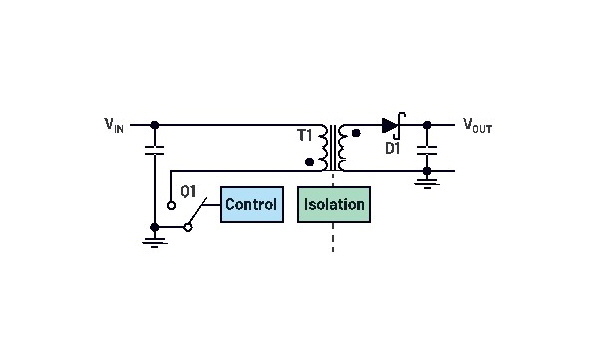

노이즈에 민감한 신호 체인에 대한 전원 공급
2025. 10. 21
정*균
chip이 놓여지는 부위는 빈공간이 있다면, 최대한 그라운드를 깔아주는게 좋은지 궁금합니다.
ADI2
파워 부품이 올라가는 Top side에는 GND만 넓게 형성하면 노이즈 특성이 좋지 않습니다. 가능하다면 GND pin 근처만 넓게 배치하고 VIA를 통해서 Layer2에 GND를 넓게 배치 하는 것이 유리합니다
생조**
Silent Switcher2 기술이 적용된 제품이 노이즈 측면에서는 확실히 유리하다고 설명해주셨는데요, 실제 회로 설계 시 EMI 성능 향상 외에 열 방출(thermal)이나 효율(efficiency) 측면에서의 트레이드오프가 있는지 궁금합니다.
ADI1
thermal측면에서는 BOT를 통한 효율적 열방출구조를 가지고 있고, SP 패키지는는 TOP을 통해서도 열방출이 효과적이도록 제공됩니다. 필요에 따라 package를 선택할 수 있습니다. 효율은, SS3가 Iq가 조금 더 커서 경부하에서 효율은 상대적으로 조금 나쁘지만, 고주파 효율이 좋고, dead time이 거의 0에 가까운 점도 효율이 좋은 이유이기도 합니다.
