신호 무결성 개념정리! 디퍼렌셜 페어에 대한 모든 것

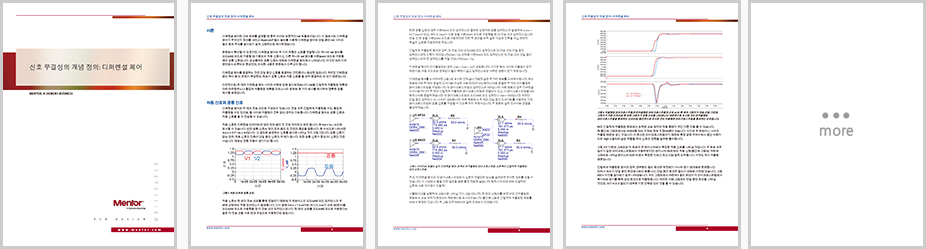

디퍼렌셜 페어란 고속 체제를 설계할 때 흔히 쓰이는 보편적인 net 토폴로지입니다. 본 백서에서는 디퍼렌셜 페어가 무엇인지 정의를 내리고 HyperLynx^® 필드 솔버를 사용해 디퍼렌셜 페어와 단일 종단 net 사이의 필드 분포 추세를 알아보기 쉽게 그래픽으로 제시하고, 디퍼렌셜 페어의 두 가지 유형의 신호에 대한 설명과 두 개의 디퍼렌셜 페어 사이의 누화에 대해 알아볼 예정입니다.

백서를 통해 개발자가 마주할 수 있는 문제에서 몇 가지 예시를 제시하여 명확한 답을 제시할 예정이오니 많은 도움이 되시기를 바라겠습니다.

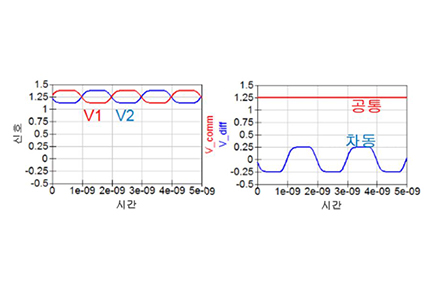

차동 신호와 공통 신호

디퍼렌셜 페어는 두 개의 전송 선으로 구성되어 있습니다. 전송 선은 긴밀하게 커플링될 수도, 헐겁게 커플링될 수도 있으며, 둘 사이에 커플링이 전혀 없는 경우도 가능합니다. 디퍼렌션 페어는 공통 신호와 차동 신호를 둘 다 전송할 수있습니다. 차동 신호란...

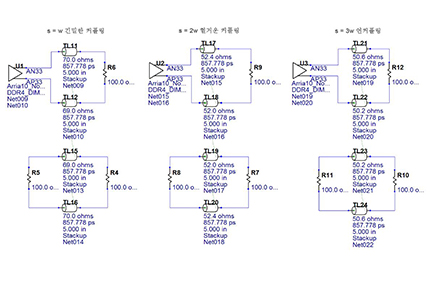

긴밀한 커플링 vs 헐거운 커플링의 채널간 누화 비교

긴밀하게 커플링된 디퍼렌셜 페어와 헐겁게 커플링한 것 사이에서 하나를 택해 결정해야 할 때, 대다수의 사람들은 긴밀하게 커플링된 페어를 쓰면 채널간 누화가 적을 것이라고 생각합니다. 귀환 평면이 없다면 이것이 사실일 수 있겠지만, 기판 레벨에서는 인접한 평면과의 커플링이...
