통신 기술이 발달로 가전용부터 산업용부터 자동차까지 여러 센서와 네트워크로 시스템을 제어할수 있게 되었습니다.

그러나 여러 센서 중에서 물리 현상에 맞는 적합한 센서를 찾는 것부터 정보 수집하는 방법까지는 많은 단계가 필요하며, 이에 따른 세부 사항도 고려해야 합니다.

NI의 전문가들이 제안하는 측정 시스템 구축을 위한 종합 가이드를 다운받으시고, 알맞은 측정 시스템을 구축하세요.

  1. 센서를 선택하는 방법
  2. 데이터 수집 하드웨어를 선택하는 방법
  3. 컴퓨터 버스를 선택하는 방법
  4. 드라이버 소프트웨어 선택하는 방법
  5. 어플리케이션 소프트웨어 선택하는 방법
  6. 분석 툴을 선택하는 방법
  7. 시각화 기술을 선택하는 방법
  8. 데이터 저장 포맷을 선택하는 방법
  9. 보고서 생성 도구를 선택하는 방법

백서 미리보기

어플리케이션에서 어떤 현상을 측정할 것인가?

물리적 현상 중에서 온도, 스트레인, 진동 등은 각각 다른 센서와 신호 컨디셔닝이 필요합니다. 특히 온도를 측정할 때 가장 많이 쓰이는 센서는 열전쌍, 써미스터, 저항 온도 센서(RTD), 광섬유 센서이며,광섬유 센서는 비전도성으로 EMI의 영향을 덜 받아 신호 무결성에 손실이 없어 가장 정확도와 감도가 정확합니다.

온도 센서 필요한 신호 컨디셔닝 정확도 감도 비교
열전쌍
  • 증폭
  • 필터링
  • 냉 접점 보상
양호 양호
  • 자체 전원 공급
  • 저가
  • 견고
RTD
  • 증폭
  • 필터링
가장 적합 적합
  • 매우 정확
  • 매우 안정적
써미스터
  • 증폭
  • 필터링
적합 가장 적합
  • 높은 저항
  • 낮은 열용량
광섬유
  • 증폭이 거의 없거나 없음
  • 필터링
가장 적합 가장 적합
  • 유해 환경에 적합
  • 장거리에 적합
  • 전자파 간섭 (EMI) 유도 노이즈에 면역
  • 소형, 경량

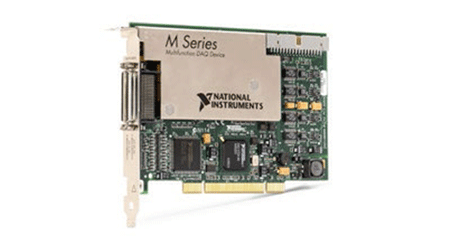

데이터 수집을 위한 하드웨어 선택법

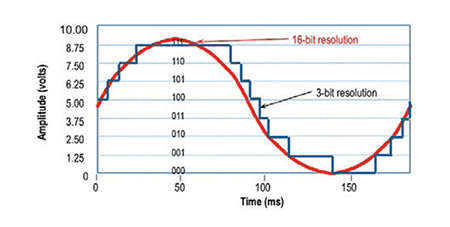

데이터 수집에서 적합한 하드웨어를 선택하기 위해서는 분해능을 확인해야 합니다.

분해능은 신호를 민감하게 감지할 수 있는 것을 결정 짓는 것으로, 보통 애플리케이션은 12,16비트 분해능에 의해 충족되지만 작고 큰 전압에서는 24비트의 분해능을 가진 ADC가 적절합니다. 시리얼 표준은 병렬 버스보다 클럭 속도의 한계가 없기 때문에 많이 사용되고 있습니다.

PC나 USB, 어떤 버스를 사용해야 하나?

PCI, USB, 이더넷 등 다양한 버스가 있지만 데이터의 양과, 단일 포인트 I/O 요구 조건, 동기화 등을 고려해야 합니다.

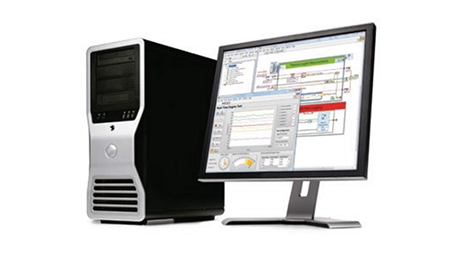

컴퓨터 선택방법

컴퓨터는 디바이스 컨트롤과, 소프트웨어를 실행하며 측정을 분석하고, 결과를 저장 하기 때문에 데이터 수집에 중요한 부분을 차지 합니다.

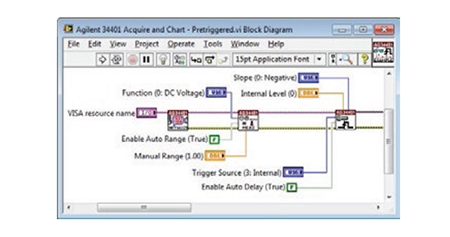

확장성을 결정하는 소프트웨어

시스템이 발전함에 따라 소프트웨어가 확장되는데, 재작성하는 불필요한 과정을 없애기 위해서는 어플리케이션을 직접 정의할 수 있는 어플리케이션 개발 환경을 선택해야 합니다.

프로그래밍 언어를 익히고, 개발하는데 시간이 오래 걸리지만 개발 환경은 확장성이 있으며, 이러한 개발 환경을 평가할 때는 언어 로우레벨보다 엔지니어링에 집중할 수 있는 것을 선택해야 합니다.

데이터 변환을 위한 적합한 분석 툴은?

데이터 수집에 사용되는 분석 툴에는 종합적인 신호 처리가 필수적으로 필요합니다. 원시 데이터를 유용한 데이터로 만들기 위해서 데이터 변환, 온도 습도 영향에 대한 보상, 장비 에러 교정을 거쳐야 합니다.

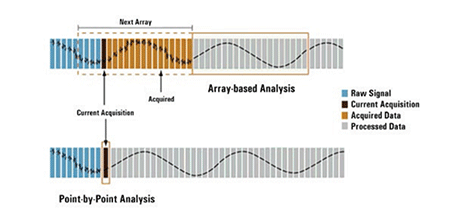

특히, 처리가 진행되는 곳에 따라 인라인 분석은 타이밍 런닝 타임이 걸리는데, 이는 포인트 단위 분석을 사용하면 지연시간이 최소화되므로, 수집 및 분석 과장이 컨트롤 지점에 가까이 접근할 수 있습니다.

데이터 분석의 종점, 보고서 생성

데이터 수집 시스템의 목적은 데이터를 수집하여 분석한 후 상호 연동되는 보고서 형식으로 표현하여 이를 결정에 사용하기 위함입니다. 보고서 생성 도구가 데이터 포맷과 데이터 양을 처리할 수 있어야 합니다. 보고서 생성 도구는 선택된 파일 포맷에서 데이터를 로드해야 할 뿐만 아니라 데이터를 처리할 수 있어야 합니다.
