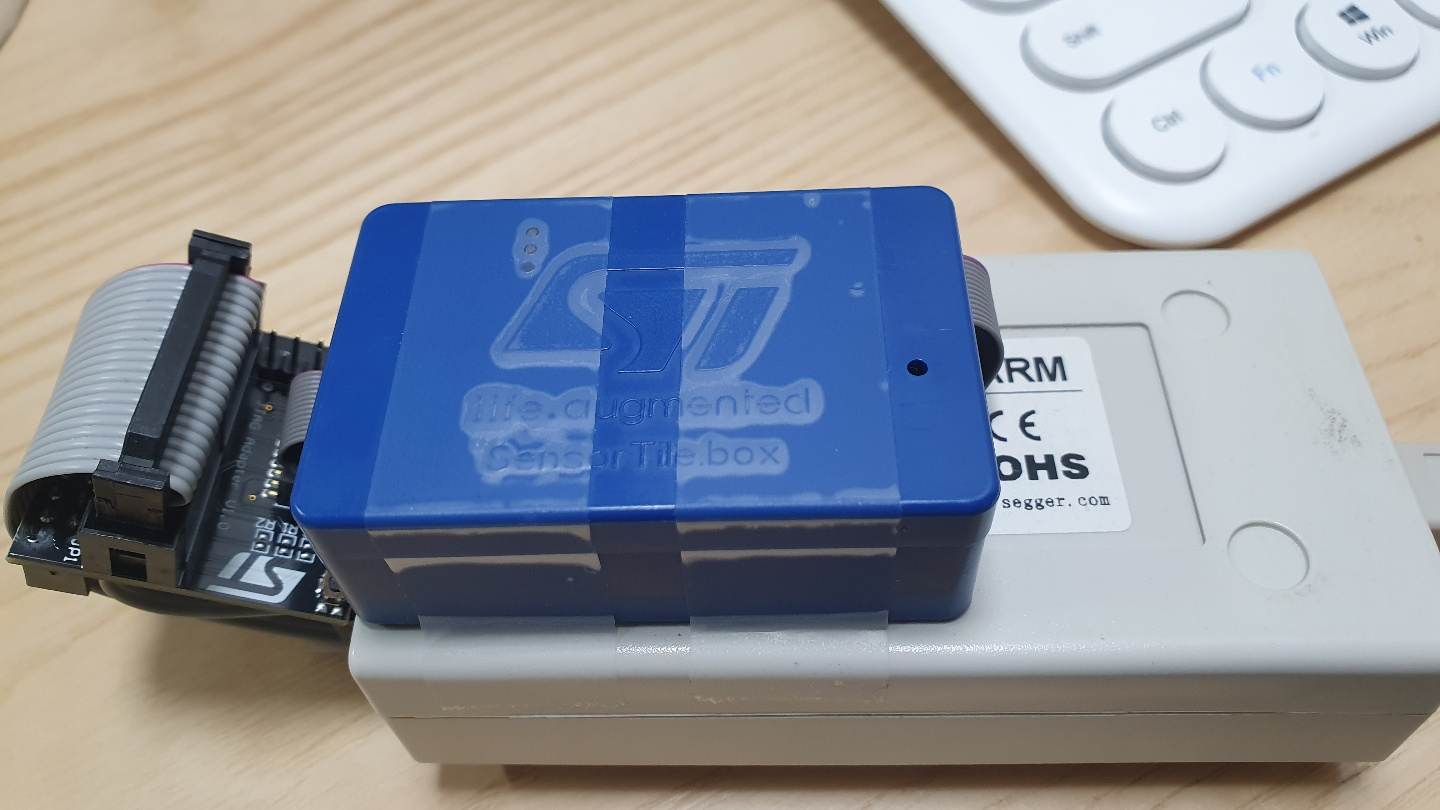

사용한 HW 구성

STEVAL-MKSBOX1V1 - SensorTile.Box

J-LinK debugger

SensorTile.Box HW 대한 초간단 요약

다양한 종류의 mems센서들 및 마이크센서가 실장되어 있어서 보드 한장으로 다양한 센서 기능을 테스트할 수 있음

MEMS sensor devices:

• HTS221, LPS22HH, LSM6DSOX, LIS2DW12, LIS3DHH, LIS2MDL, STTS751

Analog microphone: MP23ABS1

Battery charger: STBC02

실장된 mcu 품명 : STM32L4R9ZI

Software package로는 FP-AI-CTXWARE1을 사용하였다.

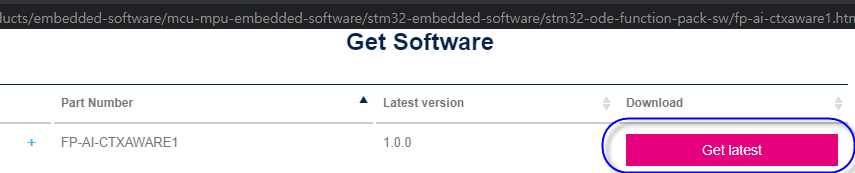

                                                                             < 다운로는 화면>

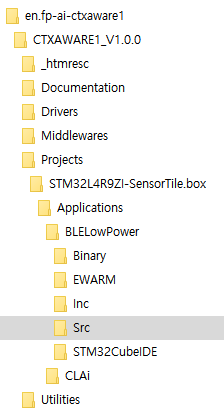

소스 tree

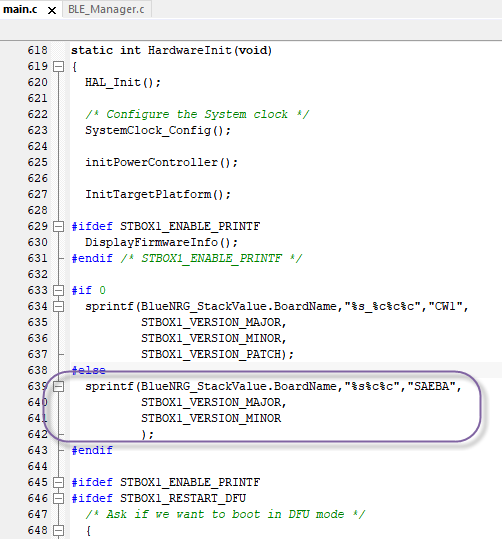

소스 수정

빌드는 IAR에서 수행하였음.

SensorTile.Box에 라이팅 후 핸드폰 앱에서의 테스트 준비.

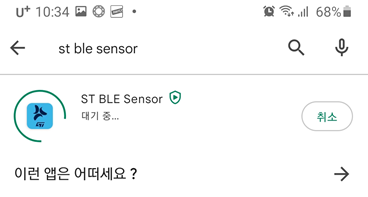

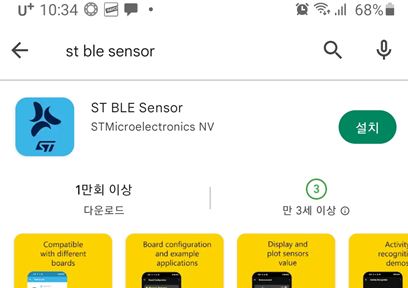

핸드폰에는 다음 앱을 설치

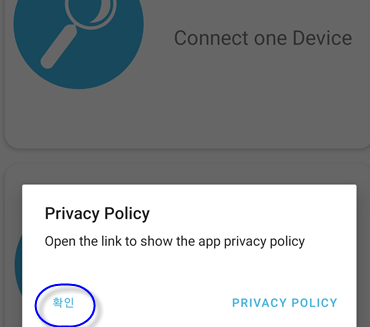

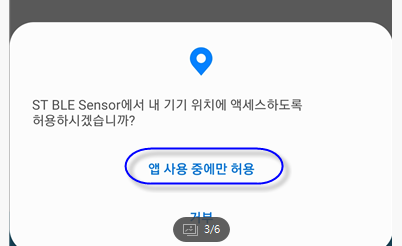

앱 실행후 connect on device 버튼을 클릭하면 현재 ON된 BLE 장치를 연결함.

아래 화면 참조.

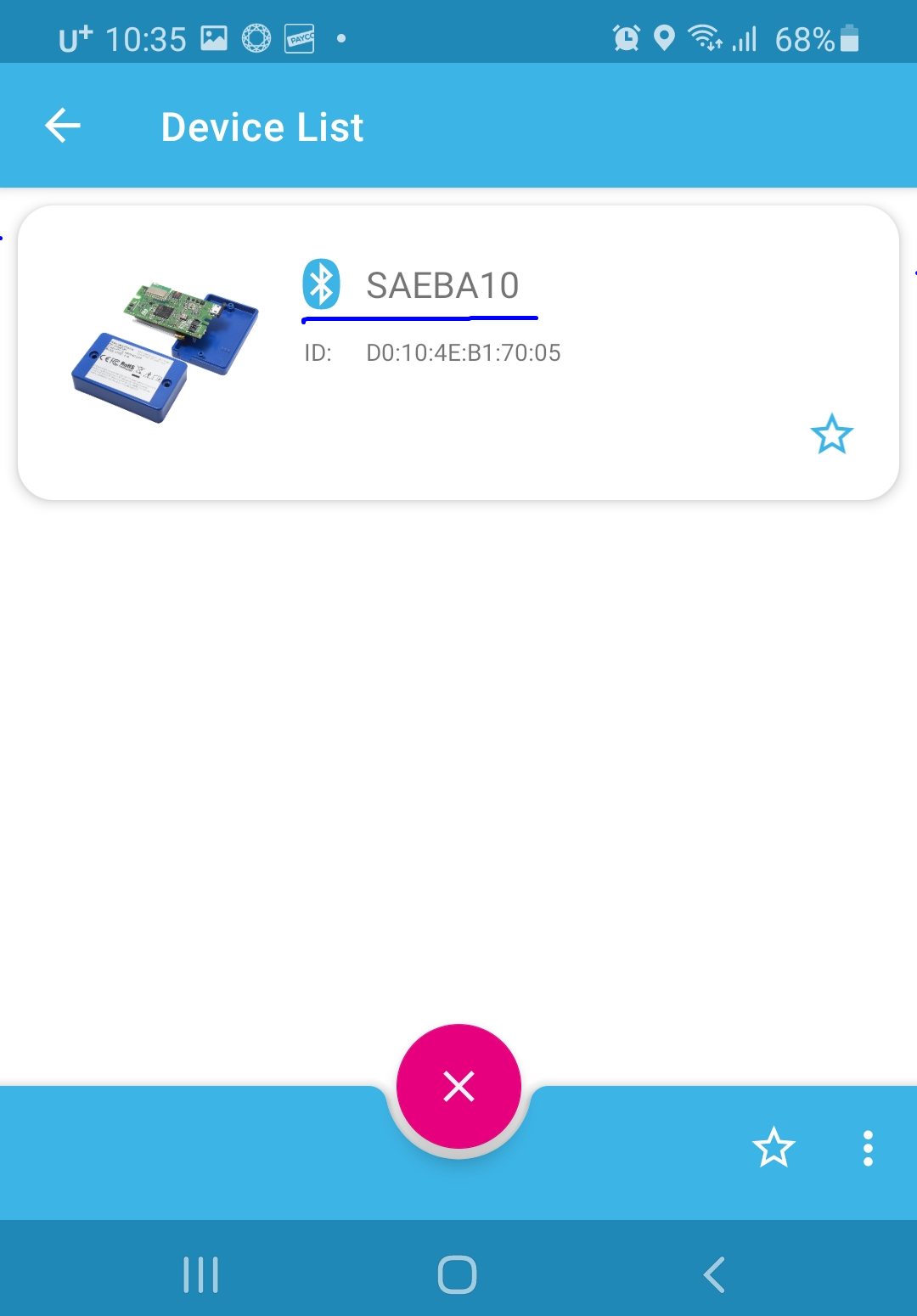

               <핸드폰 화면 사진>

핸드폰에서 HAR 동작 영상
