수행기록퀘스트2
몬스테라 키우기 Thing
2022. 6. 12 (일) 23:58
최종수정 2022. 6. 13 (월) 03:28
davinci
조회 1068
좋아요 1
스크랩 0
댓글 0
부품 목록
| 이름 | 상세 | 구동전압 | 수량 |
| 라즈베리파이 | 라즈베리파이 4B | 5V | 1 |
| 조도센서 | [OEM] CdS Cell (GL5537) | 5V | 1 |
| 온습도센서 | [AOSONG] 온습도센서 [DHT11] | 5V | 1 |
| 토양수분센서 | 아두이노 토양 습도 센서 모듈 [SZH-EK106] | 5V | 1 |
| 수중튜브 | [SMG] 수중펌프모터 [SZH-GNP155] | 5V | 1 |
| LED 조명 | 식물성장 LED바(완제품-기본형) 12V 25cm | 12V | 1 |
| 환기팬 | 집에 있는 12V 컴퓨터 쿨러 | 12V | 1 |
| Relay module | 12V 제어 | 5V | 3 |
| ADC 컨버터 | MCP3008 | 5V | 1 |

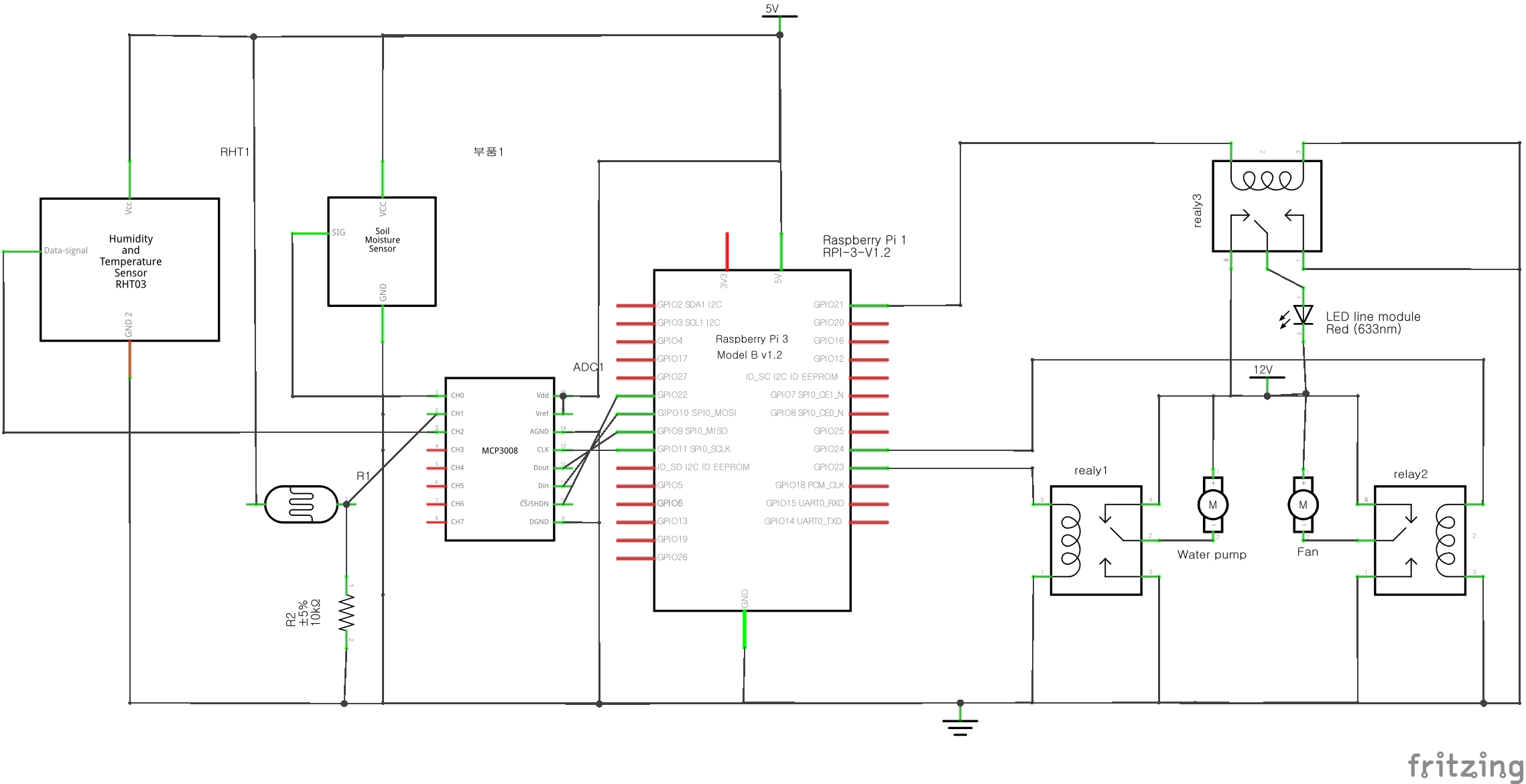

회로도

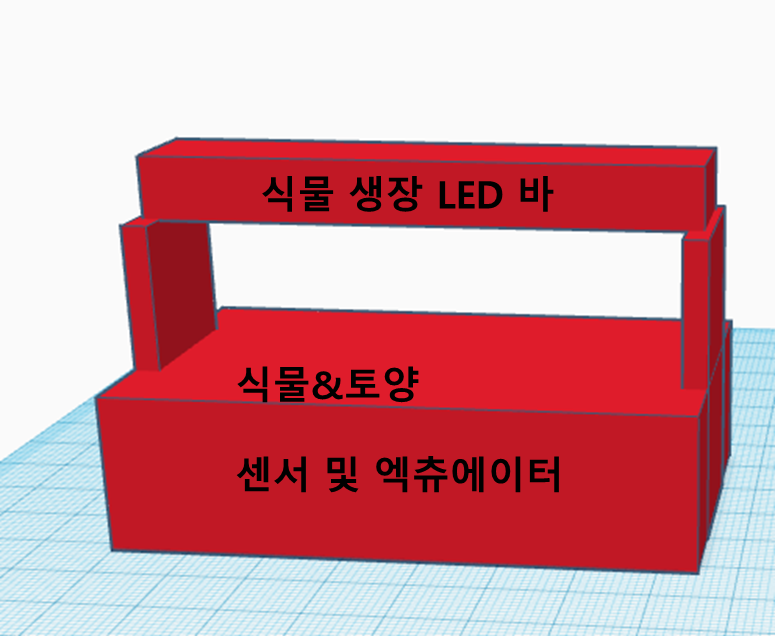

디자인1 전용 화분 구성.

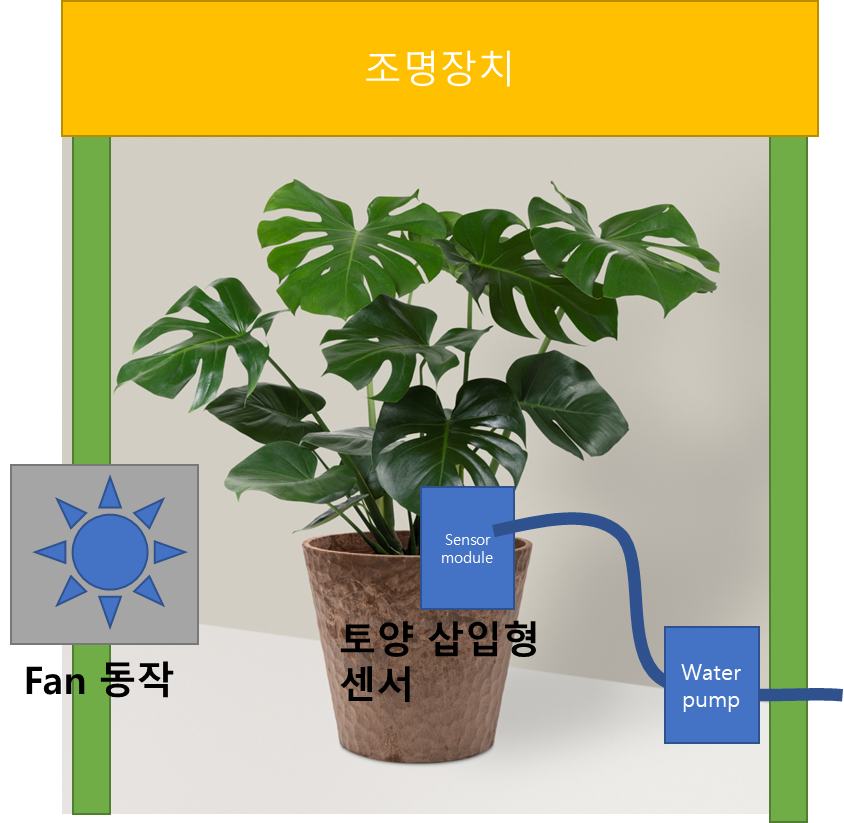

디자인2 일반 화분.
- 첨부파일
- q2_schem.pdf 다운로드
