제 목 [ 기초 ] 아두이노 실습 - 동작 감지 센서
작성자 주피터 조회 : 12,053 좋아요 : 0 댓글 : 1
작성일 2019-10-28 오전 11:39:12
인체 감지 센서를 이용한 동작 감지

적외선 센서(PIR; Passive Infrared)를 이용하면 특정 파장의 적외선을 잘 반사하는 인체 및 동물의 특성을 이용하여 움직임을 감지할 수 있다.

VCC핀에는 5V를 공급해주고, GND핀은 그라운드에 연결한다. 움직임이 감지되면 OUT핀으로 펄스가 출력된다.

동작 감지 센서 모듈

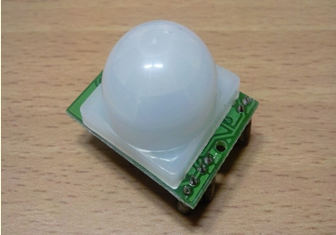

ⓞ 동작 감지 센서 모듈

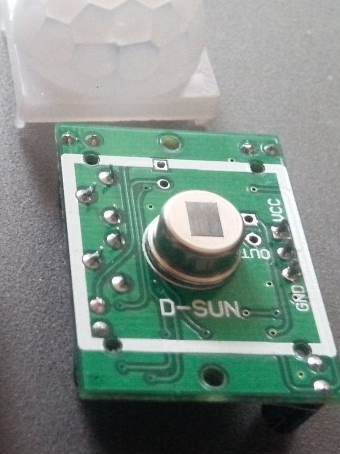

ⓞ 동작 감지 센서 내부 모습

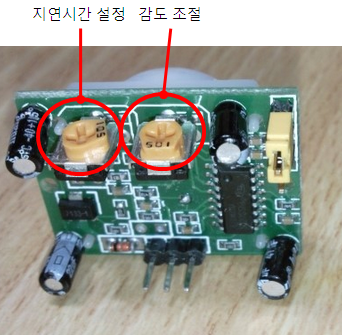

ⓞ 지연 시간 및 감도 조절용 가변 저항

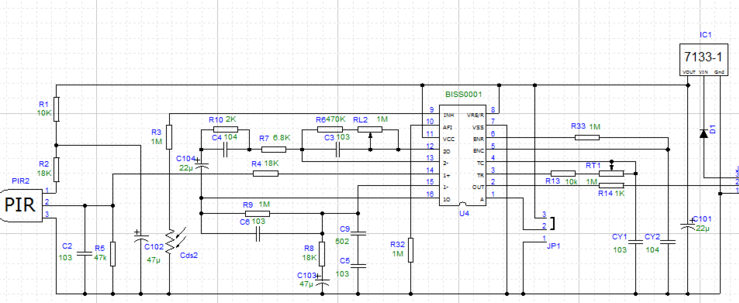

ⓞ 내부 회로 구성

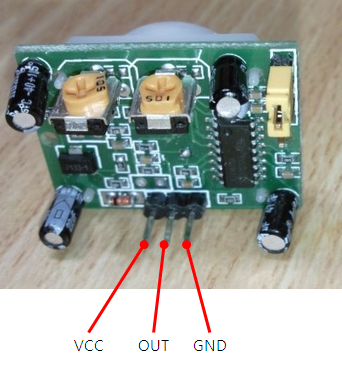

ⓞ 핀 배치

회로 구성

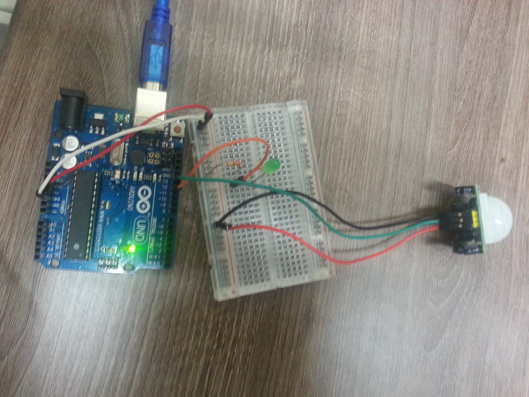

ⓞ 회로 구성 사진

스케치 작성
```
#define LED 12
#define PIR 13

void setup()
{
    pinMode(LED, OUTPUT);
    pinMode(PIR, INPUT);
}

void loop()
{
    int value = digitalRead(PIR);

    if(value == HIGH){
       digitalWrite(LED, HIGH);
       delay(500);
       digitalWrite(LED, LOW);
    }
}
```
#아두이노 #센서
