광센서(CDS)를 이용한 LED 켜기
① CDS 소자설명

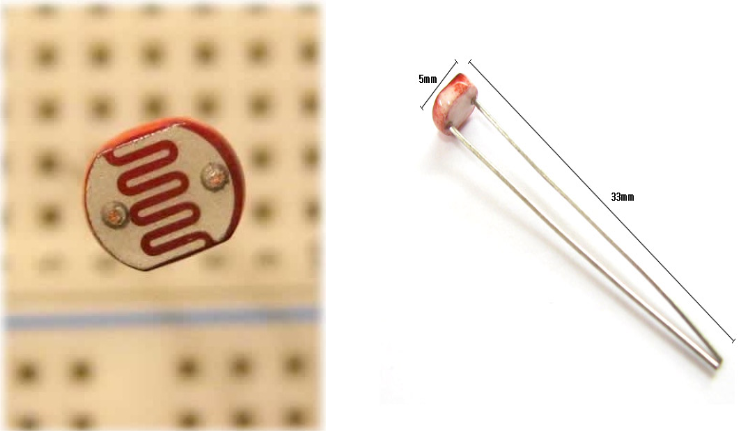

CDS는 빛의 세기에 따라 저항값이 변하는 센서입니다.

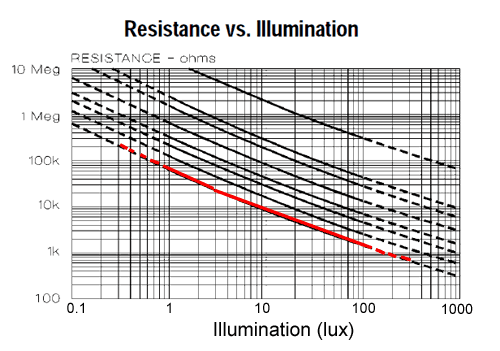

밝기에 따른 저항값의 변화는 아래 그림과 같습니다. 참고로 y-축(저항값)은 로그 스케일입니다.
② 하드웨어 구성

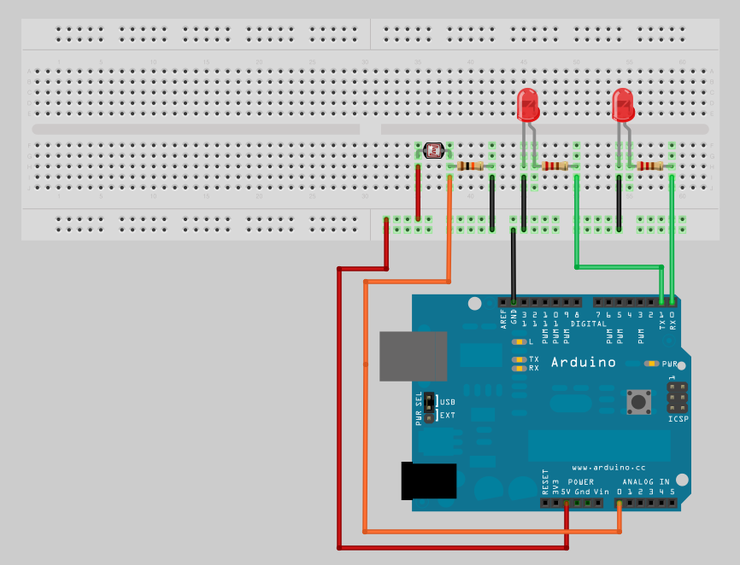

아래 그림 처럼 하드웨어를 구성합니다.

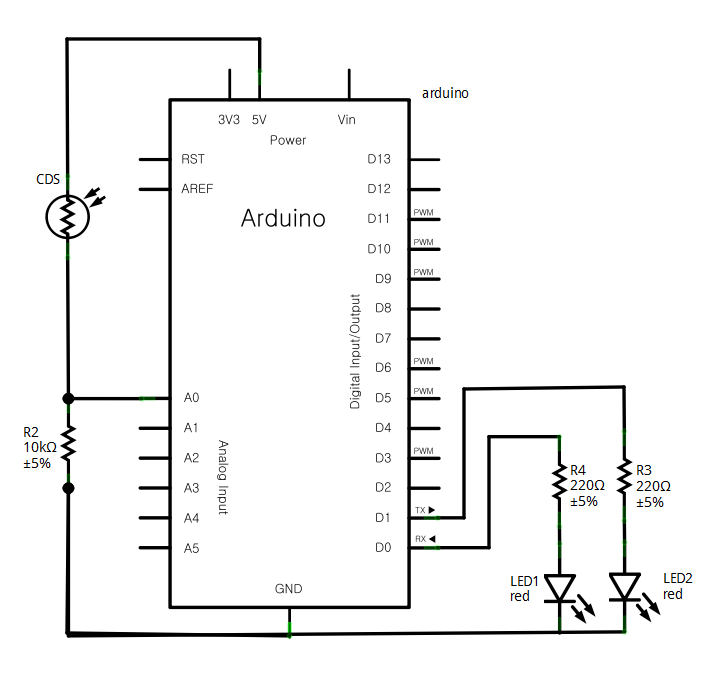

ⓞ 아래의 그림은 논리 회로의 구성입니다.
③ 아두이노 프로그래밍

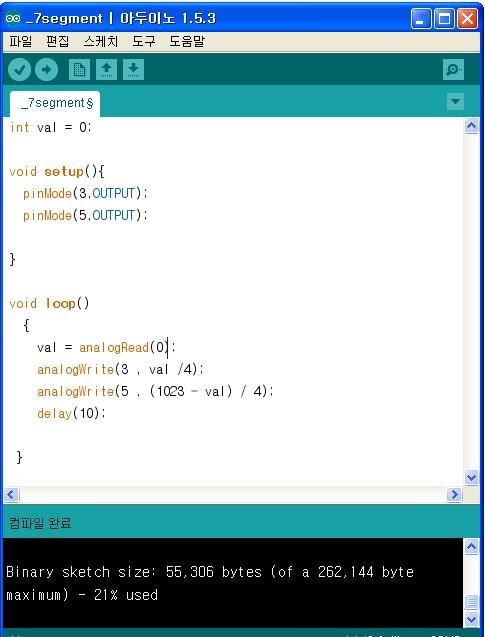

프로그램 로직을 구현합니다.
④ 실물사진

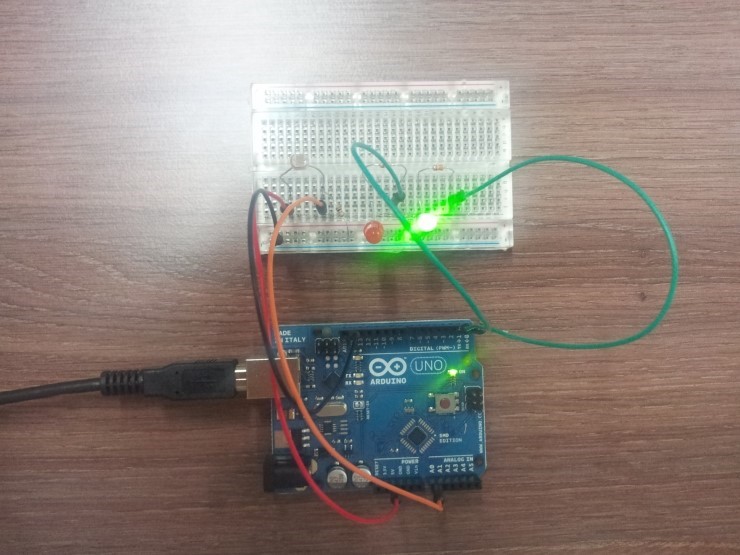

아래 그림은 실제 연동되어서 구동하는 실제 사진입니다. 아래와 같이 보드를 구성하고 결과물을 확인하세요.
int val = 0; void setup() { pinMode(3,OUTPUT); pinMode(5,OUTPUT); } void loop() { val = analogRead(0); analogWrite(3, val/4); analogWrite(5, (1023 - val)/4); delay(10); }
