암형 커넥터 하우징과 단자 간
2차 잠금 기능 수행하는 TPA 기능 탑재
소형 디자인으로 공간 제한적 애플리케이션 적합

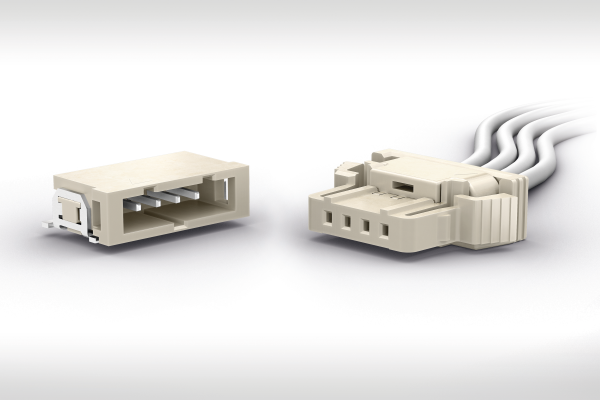

ERNI는 11일, 자사의 케이블보드(Cable-to-Board) 솔루션에 ‘iBridge 울트라(Ultra) 커넥터’ 제품군을 추가했다고 밝혔다.

2.0mm 피치의 iBridge 울트라 커넥터는 높은 진동에서도 안정적인 연결을 제공할 수 있도록 설계되었으며 혹독한 환경에서도 충분히 사용할 수 있다.

새로운 커넥터의 핵심 기능 중 하나는 암형 커넥터 하우징과 단자 사이의 2차 잠금 기능을 수행하는 TPA(Terminal Position Assurance)다. 이 2차 잠금 기능은 수형 커넥터 하우징에 위치한 페그(Location Peg)뿐만 아니라, 자동차에서 발생하는 강한 진동에서도 안정적으로 연결이 유지될 수 있도록 한다.

iBridge 울트라는 USCAR-2 및 USCAR-21 요건에 따라 테스트가 완료되었다.

소형 디자인으로 제어 장치와 센서, 모터, 스위치, 팬, 발열소자, LED와 같은 로컬 컴포넌트 사이의 공간 제한적인 애플리케이션을 지원할 수 있다.

소형 설계에도 접점 당 최대 8A의 높은 정격 전류를 제공하며, 크림프 접점(Crimp Contact)은 AWG 22 및 AWG 24 전선을 사용할 수 있다.

암형과 수형 커넥터 양쪽에 풀프루프(Fool-Proof) 시스템을 적용하여 정확하고 안정적인 커넥터 체결이 손쉽게 가능하다.

암형 단자의 듀얼 빔(Dual Beam)은 단자의 불량 정렬을 방지하여 메일 커넥터의 견고함 및 평탄도를 보증하고 높은 허용 전류를 가능하게 한다.

iBridge 울트라는 SMT 타입의 수직 및 직각으로 2, 3, 4, 5, 6, 8, 10 및 12핀 제품군이 있다. 수형 SMT 커넥터는 릴테이프로, DIP 커넥터는 튜브로 포장하여 자동화 설비에 적용할 수 있다. 커넥터의 단자는 주석 도금하여 -40 ~ +100°C의 온도에서 사용할 수 있다.

DIP 타입은 차후 출시 예정이다.
