VR·AR 디바이스 디스플레이에서 생생한 화질을 구현하기 위해서는 PPI를 높여야 하며, 디스플레이가 눈에 가까워질수록 그에 비례해 향상되어야 한다. 생기원은 VR·AR용 OLED 화소를 유리 기판 위에서 RGB 방식으로 제조할 수 있는 공정기술을 개발해 1,867 PPI 해상도를 구현하는 데 성공했다.
유리 기판에 RGB 방식 OLED 증착
VR·AR용 디스플레이서 1,867 PPI 구현
日의존 100% FMM 없이 대면적 제작 가능
VR·AR 디바이스의 디스플레이는 TV, 스마트폰보다 어둡고 선명도가 낮아 이용자 상당수가 장시간 몰입에 어려움을 겪고 있다.
생생한 화질을 구현하기 위해서는 인간의 시력으로 단위 화소를 구분할 수 없을 만큼 화소의 집적도, 즉 PPI(Pixels Per Inch)를 높여야 하며, 디스플레이가 눈에 가까워질수록 그에 비례해 향상되어야 한다.

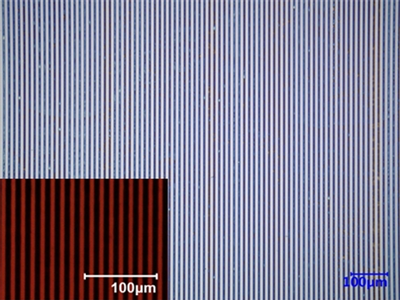

▲개발된 기술로 제조된 1,867 PPI급 OLED
소자 패턴 및 발광 이미지 (사진=생기원)
한국생산기술연구원(생기원)은 19일, VR·AR용 OLED 화소를 유리 기판 위에서 RGB 방식으로 제조할 수 있는 공정기술을 개발해 1,867 PPI 해상도를 구현하는 데 성공했다고 밝혔다.
일반적으로 4K UHD TV가 100~200 PPI, 스마트폰이 500 PPI를 요구한다면, 눈에 밀착 착용 되는 VR·AR 디바이스의 경우 최소 1,800 PPI를 충족해야 한다.
OLED 화소는 기판 위에 유기물질을 일정 간격으로 증착시켜 제조하며, 크게 RGB 방식과 WOLED 방식으로 구분된다.
적·녹·청 유기물질을 순서대로 증착하는 RGB 방식은 백색 OLED에 컬러필터를 적용하는 WOLED 방식보다 화소 집적도를 높이는 공정 개발이 어려우나, 밝기와 전력효율이 우수하다.
VR·AR용 고해상도 디스플레이 기판 소재는 유리와 실리콘 웨이퍼로 나뉘는데, 유리 기판은 실리콘 웨이퍼 기판보다 고해상도 구현에 불리하지만, 생산단가가 낮아 대형 디스플레이 제작에 유리하다.
마이크로나노공정그룹 조관현 박사 연구팀은 RGB 방식과 유리 기판 방식의 장점을 살려 VR·AR용에 적합한 고해상도 OLED 디스플레이 제조공정을 개발했다.
이번 원천 기술의 핵심은 OLED 용액을 13.6㎛(마이크로미터) 간격으로 담을 수 있도록 여러 개의 마이크로 채널로 구성한 특수용기와 채널 속에만 용액이 달라붙게 만든 선택적 표면처리 기법, 그리고 빛을 흡수해 열로 전환해주는 광열변환층에 있다.
특수용기 위에 유리 기판을 놓은 다음, 그 아래에서 순간적으로 강한 빛을 내는 제논 플래시 램프(Xenon flash lamp)를 작동하면 특수용기 속 광열변환층이 300℃ 이상의 열로 OLED 용액을 빠르게 기화시켜 정해진 간격대로 기판에 증착시키는 원리다.
이 기술의 특장점은 대형화가 가능한 유리 기판에 VR·AR용 고해상도 OLED 디스플레이를 저렴하게 제작할 수 있다는 것이다. 이로 인해 대량 생산이 쉬워지고, 기기 이용자로서는 화면 시야각이 넓어져 몰입감이 높아지고 어지럼증도 해소된다.
또한, 유기물질을 기판에 증착할 때 광열변환층을 활용하기 때문에 기존 RGB 방식 증착 공정 필수 소재인 파인메탈마스크(Fine-Metal Mask; FMM)’를 사용할 필요가 없다. 일본에서 100% 독점 생산하는 FMM은 미세한 구멍들이 촘촘히 뚫린 얇은 철판으로, 유기물이 기판 위 특정 위치에 증착할 수 있도록 도와주는 역할을 한다.
▲조관현 박사 (사진=생기원)
조관현 박사는 “기존에 수행했던 광열변환 연구 경험과 비법을 살려 유리 기판에 RGB 방식의 OLED를 최적의 조건으로 증착할 수 있었다”라며, “앞으로 수 마이크로미터 크기의 소자를 만들 수 있는 미세전자기계시스템(MEMS) 공정을 활용해 2,000~3,000 PPI까지 해상도를 높일 계획”이라고 말했다.
