2013년 8월 7일 – 리니어 테크놀로지 코리아(대표 홍사곽)는 0V ~ 76V 입력 커먼모드 전압 범위에서 뛰어난 정밀도를 갖춘 단일 오버더톱(Over-the-Top®) 연산증폭기 (제품명: LT6015)를 출시했다고 밝혔다. 이 제품은 여러 개의 오류 톨러런트 기능들이 내장되어, 광범위한 동작 전원 및 온도 범위에서 성능을 저하시키지 않는 특징을 제공한다.

오버더톱 입력은 V+ 레일 이상에서 진정한 동작 기능을 수행한다. LT6015는 V+ 가 3V이거나 50V인 것과 독립적으로, V- 대비 입력 전압이 최대 76V까지 정상적인 기능을 수행한다. 입력 오프셋 전압은 최대 80µV이며, 입력 바이어스 전류는 5nA이며 저주파수 잡음 0.5µVP-P이다. 이러한 특징을 통해 LT6015는 정밀 산업, 자동차 및 계측 등 광범위한 애플리케이션 범위에 적합하다. 오류 보호 모드는 네거티브 과도상태, 역 배터리 및 다른 조건들로부터 보호기능을 제공한다. 이를 통해, LT6015는 증폭기가 아날로그 인터페이스에서 다른 보드 에 있는 애플리케이션들에 이상적이며, 하이사이드 및 로우 사이드 전류 감지에도 적합하다.

LT6015는 5핀 SOT-23 패키지로 이용할 수 있으며 -40°C ~ 85°C, -40°C ~ 125°C, -55°C ~ 150°C의 온도 범위에서 완벽하게 규격화 되었다. 가격은 1,000개 수량 기준으로 개당 1.53 달러로 시작한다. 상세 정보는 www.linear.com/product/LT6015참조.

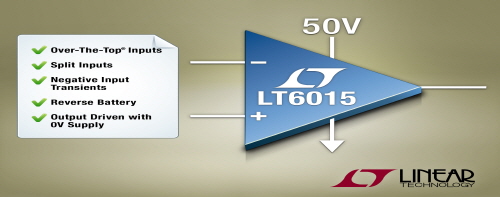

사진 캡션: 0V ~ 76V 커먼 모드 입력 범위에서 80µV 정밀도를 제공하는 연산 증폭기

제품 특징: LT6015

• 입력 커먼모드 범위: V– ~ (V– + 76V)
• VOS: ±80μV (최대)
• 저전력: 315μA/증폭기
• CMRR, PSRR: 126dB
• 이득, 대역폭 제품: 3.2MHz
• 고전압 이득: 1000V/mV
• 50V까지 역 배터리 전압 보호 기능
• 위상역전 현상 없음
• 전원 씨퀀싱 문제 없음
• 동작 온도 범위: –55°C ~ 150°C
