2014년 3월 7일 – 리니어 테크놀로지 코리아(대표 홍사곽)는 절연 DC/DC 컨버터 설계를 간단하게 하는 모놀리식 플라이백 컨버터(제품명: LT8301)를 출시했다고 밝혔다. 1차측 플라이백 파형에서 절연형 출력 전압을 직접 샘플링함으로써, 이 부품은 출력 레귤레이션을 위해 별도의 옵토 커플러나 보조권선이 필요 없다. LT8301은 2.7V ~ 42V 입력 전압 범위에서 동작하며, 1.2A/65V 전력 스위치를 내장 및 최고 6W의 출력 전력을 제공하여, 산업, 의료, 데이터콤, 군사, 자동차 등 다양한 애플리케이션에 적합하다.

LT8301은 바운더리 모드(Boundary mode)로 동작한다. 바운더리 모드는 가변 주파수 전류 모드 제어 스위칭 회로이며, 전체 라인, 부하 및 온도 범위에서 ±5% 레귤레이션 성능을 제공한다.  출력 전압은 하나의 저항과 트랜스포머 권선비(turns ratio)로 쉽게 설정된다. 데이터시트에서 확인 가능하며, 즉시 사용할 수 있는 다양한 기성품 트랜스포머들은 수많은 애플리케이션을 위해 쉽게 사용될 수 있다. 고집적, 바운더리 모드, 낮은 리플 BurstMode® 동작은 간단한 사용법과 적은 수의 부품 수로 매우 효율적인 솔루션을 실현시킨다. 추가적인 기능에는 과부하 보호 기능, 출력 전압 레귤레이션시 380µA 무부하 대기 전류, 소프트 스타트 내장, 루프 보정 기능 내장, 출력 다이오드 온도 보정 기능이 포함된다.

LT8301은 소형 TSOT-23 패키지로 이용할 수 있다. 확장된 산업용 버전은 –40°C ~ 125°C의 접합 온도 범위에서 동작한다. 고온의 자동차 등급은 –40°C ~ 150°C에서 동작하며 군사용 등급은 –55°C ~ 150°C에서 동작한다.

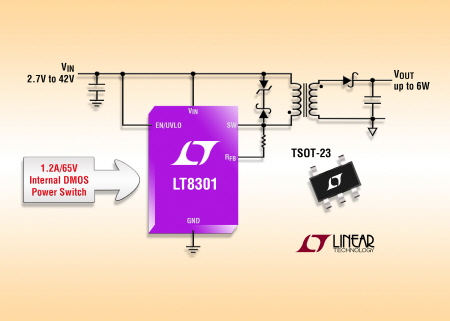

사진 캡션: 절연형 플라이백 레귤레이터
