2014년 4월 2일 – 리니어 테크놀로지 코리아(대표 홍사곽)는 3mm x 5mm QFN 또는 MSOP-16E 패키지에서 듀얼 LDO 출력을 제공하는 400mA, 40V 스텝다운 스위칭 레귤레이터(제품명: LT3667)를 출시했다고 밝혔다.

LT3667은 자동차 및 산업용 애플리케이션에 적합한 트리플 출력을 초소형 솔루션으로 제공한다. 60V 과도 입력 보호 기능을 통해 4.3V ~ 40V 해당되는 VIN 범위를 제공하여, 자동차 애플리케이션에서 발생되는 부하 덤프 및 콜드 크랭크 조건에 이상적이다. 내부 600mA 내장 스위치는 최고 400mA출력 전류를 제공하며, 이것은 1차 출력의 통합된 부하와 두 개의 LDO에 분배된다.  1차 스위칭 채널은 1.2V까지 낮은 출력 전압으로 조절 가능하며, 각 LDO는 0.8V까지 낮은 출력 전압을 제공할 수 있다. 예를 들어, 일반적인 애플리케이션은 5V 200mA를 제공하는 스위치를 갖추며, 2.5V 100mA를 제공하는 하나의 LDO와 1.8V 100mA를 제공하는 2차 LDO가 제공된다.

LT3667은 50µA의 대기 전류만 필요하며, 이 때 3개의 모든 채널이 조절되어, 상시 동작형(올웨이즈온) 자동차 애플리케이션에 이상적으로 사용할 수 있다. LT3667의 스위칭 주파수는 250kHz ~ 2.2MHz 범위에서 사용자 프로그램이 가능하며, 이를 통해 설계자는 효율을 최적화하면서 잡음에 민감한 결정적인 주파수 대역을 피할 수 있다.  각각의 통합형 LDO는 최대 200mA까지 정확하게 프로그램이 가능한 전류 제한 기능을 갖추고 있으며, 추가적으로 높은 신뢰성 기준을 제공한다. LDO가 독립적인 입력으로 전력을 공급받는다고 해도, 1차 스위칭 출력에서 LDO에 전력을 공급하는 것은 높은 효율성과 낮은 잡음을 보장한다. 3mm x 5mm QFN-24 패키지 (또는 열 성능이 강화된 MSOP-16E)와 높은 스위칭 주파수가 결합된 특징은 외부 커패시터와 인덕터를 작게 할 수 있어, 컴팩트하면서 열 성능이 효율적인 풋프린트를 제공한다.

LT3667은 고효율 600mA 스위치 및 필수적인 오실레이터, 제어, 로직 회로 및 LDO가 단일 다이에 통합되어 있다. 특별한 설계 기법은 폭넓은 입력 전압 범위에서 고효율을 실현시키는 반면, 전류 모드 토폴로지는 빠른 과도 응답과 뛰어난 루프 안정성을 실현시킨다. 다른 기타 기능에는 전력 표시기, 동기화 기능, 역 배터리 보호, 전류 및 열 제한 기능, 프로그램이 가능한 저전압 록아웃을 포함한다.

LT3667EUDD는 3mm x 5mm 24핀 QFN 패키지로 제공되며, LT3667EMSE는 열 성능이 강화된 16핀 MSOP 패키지로 제공된다. LT3667IUDD 및 LT3667IMSE는  -40°C ~ 125°C 동작 접합 온도에서 테스트 되어 동작을 보장하며, 고온 버전인 LT3667HUDD는 -40°C ~ 150°C 동작 접합 온도에서 테스트되어 동작을 보장한다. LT3667의 모든 버전은 지금 즉시 이용할 수 있다.

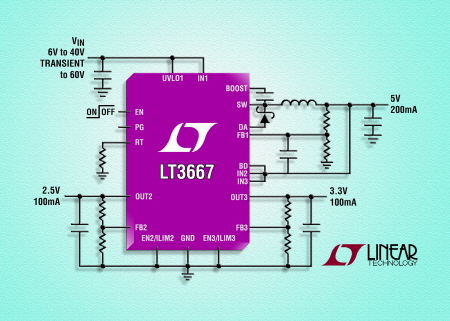

사진 캡션: 40V, 400mA (IOUT), 트리플 출력DC/DC 컨버터
