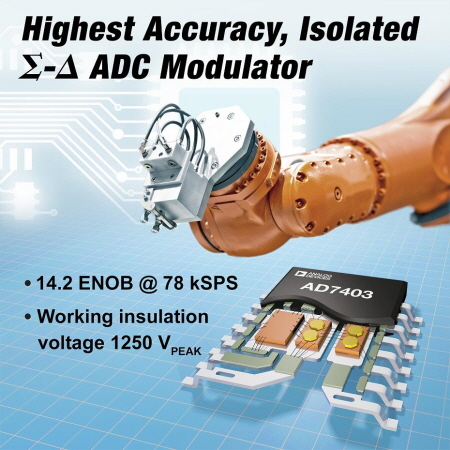

2014년 5월 29일 – 신호 처리 애플리케이션용 고성능 반도체 분야 글로벌 선도 기업인 아나로그디바이스(www.analog.com, NASDAQ: ADI)는 업계 최고 수준의 정확도를 갖춘, DC/AC 전력 변환 애플리케이션의 정밀 전류 • 전압 측정용 절연 시그마-델타 모듈레이터를 발표했다. AD7403 절연 시그마-델타 모듈레이터는 78KSPS, -40C° ~ +125C°의 온도 범위에서 SINAD(signal-to-noise and distortion ratio)가 최소 81dB이며, 이는 타사 경쟁 제품보다 11dB 높은 값이다. SINAD가 높아지면 전력 • 전압 측정이 더욱 정확해지므로 모터 축의 토크 리플(toque ripple)이 줄어들어 모터 드라이브의 성능이 향상된다. 또한, 모터 드라이브, 태양광 및 풍력발전용 인버터 등 DC/AC 전력 인버터 애플리케이션 내 전력 전송 효율도 높아지는 효과가 있다.

AD7403 절연 시그마-델타 모듈레이터는 ADI의 iCoupler® 디지털 절연 기술과 통합되어 아날로그 신호를 최대 20MHz의 클럭 속도를 지닌 1비트 데이터 신호 스트림으로 변환하므로 션트 저항(shunt resistor)을 통과하는 전압 측정용 단일 칩 솔루션을 만들 수 있다. 절연 사용 전압(1250V 피크)이 증가하면 상대적으로 높은 DC 버스 전압의 전력 변환 및 모터 드라이브 애플리케이션에서 설계자는 정확성 낮고 비용 높은 홀 효과(Hall Effect) 센서를 사용하지 않아도 된다.

절연 시그마-델타 모듈레이터 성능이 향상되면 사용하는 션트 저항의 크기가 줄어들어 결과적으로 측정 정확도가 유지되는 한편 션트 통과 시 열 손실 역시 줄어든다.

AD7403 절연 시그마-델타 모듈레이터 주요 기능은 다음과 같다.
• 5MHz ~ 20MHz 외부 클럭 입력률
• 16비트, 코드 손실 없음
• 오프셋 드리프트(Typ): 1.5μV/°C
• 온-보드 디지털 절연기
• 온-보드 레퍼런스
• 바이폴라(bipolar) 아날로그 입력 범위: ±320mV
• 높은 공통 모드 일시 내성(common-mode transient immunity): >25kV/μs

AD7403 모듈레이터는 모터 제어 및 전력 변환 시스템용으로 설계된 ADI의 기타 제품, ADSP-CM40x 혼합신호 제어 프로세서, ADuM6000 5kV 절연 DC/DC 컨버터, ADP2441 36V 1A 동기 스텝 다운 DC/DC 레귤레이터과 함께 사용하기에 적합하다.
