아나로그디바이스 내부 레퍼런스 장착 A/D 컨버터,

– 다중채널, 12비트, 1MSPS SAR A/D 컨버터의 사용으로 산업 및 의료 장비 설계자에게 운영 (operating) 및 정적(static) 전력 소비 최적화 가능

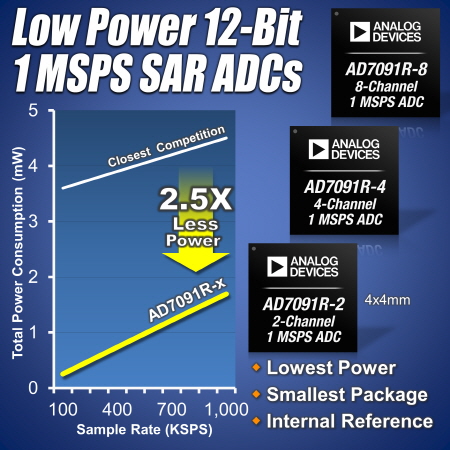

 2014년 8월 28일 – 신호 처리 애플리케이션용 고성능 반도체 분야 글로벌 선도 기업인 아나로그디바이스(www.analog.com, NASDAQ: ADI)는 초저전력, 다중채널, 12비트, 1MSPS SAR(successive approximation register) A/D 컨버터 3종을 출시했다. 새롭게 출시된 2, 4, 8채널의 A/D 컨버터는 휴대용 심전도 및 심박수 모니터링 기기 등의 의료 장비뿐 아니라 배터리를 사용한 데이터 수집 모듈, 휴대용 계측기, 현장 계측 및 통신 애플리케이션에도 적합하다. 이번에 출시된 A/D 컨버터는 동급 대비 전력 소비 효율이 가장 뛰어나 1MSPS(mega-samples per second)에서의 전력 소비가 최대 1.7mW에 불과하며 유사 SAR A/D 컨버터 제품들과 비교하더라도 전력 소비량이 60% 낮은 것이 특징이다. A/D 컨버터는 소형 4mm × 4mm LFCSP 패키지로 제공되며 온-칩 내부 레퍼런스에서 평균 5 ppm/°C 값을 자랑한다. 새로 출시된 ADI의 다중채널 A/D 컨버터에 관한 동영상은 다음에서 확인할 수 있다

주요 성능:

• 유연한 전력/쓰루풋 레이트 관리로 1MSPS 쓰루풋

• 3V 전력 공급 시 전력 소비:

o 1MSPS에서 1.7mW

o 500kSPS에서 900μW

o 정지 상태(powerdown)에서 1.4μW

• 멀티플렉서 출력에 접근할 수 있는 채널 시퀀서를 프로그램 할 수 있어 채널마다 버퍼를 사용할 필요가 없으므로 전력과 공간을 모두 절약

• 경고 신호를 사용자가 프로그램 할 수 있어 상태가 한계 상황을 넘는 경우(out-of-bounds condition) A/D 컨버터에 출력 데이터를 제공하지 않고도 경고 신호 발생 가능(프로세서 오버헤드/전력 최소화)

• SPI 인터페이스

• 온도 범위: –40°C~+125°C
