2014년 9월 24일 – 리니어 테크놀로지 코리아(대표 홍사곽, www.linear.com)는 0V ~100V 범위에서 DC 전원 레일을 위한 하이사이드(high side) 또는 로우사이드 충전, 전력 및 에너지 모니터(제품명: LTC2946)를 출시했다고 밝혔다. 통합형의 ±0.4% 정밀도, 12비트 ADC 및 외장의 정밀 확장 베이스(크리스털 또는 클록)는 전류 및 충전을 위해 ±0.6% 보다 우수한 측정 정밀도를 실현하며, 전력 및 에너지를 위해 ±1%의 정밀도를 제공한다. 정밀도 ±5%의 내장형 타임 베이스는 외장 베이스가 없을 경우 대체할 수 있다. 전압, 전류, 전력의 최소 및 최대치를 포함한 모든 디지털 판독 결과는 I2C/SMBus 인터페이스로 액세스할 수 있는 레지스터로 저장된다. 측정치가 설정할 수 있는 임계값을 초과할 때 경보 출력은 신호를 보내며, 데이터와 관련된 부담스러운 폴링(polling) 호스트를 완화시킨다. LTC2946은 보드 레벨의 에너지 소모를 정확하게 평가하고 관리할 수 있는 필수적인 모든 파라미터에 대한 액세스를 제공한다. 게다가, 이 제품의 폭넓은 동작 범위는 블레이드 서버, 텔레콤, 태양광 및 산업 장비, AMC(advanced mezzanine card)에서 보드 에너지 소비를 모니터링 하는데 이상적이다.

LTC2946은 직접 전력을 공급받을 때 2.7V ~ 5V 범위를 제공하며, 내장형 리니어 레귤레이터를 통해 4V ~ 100V를 받으며, 내장형 션트 레귤레이터를 통해 100V 이상을 공급받을 수 있다. 3가지의 GPIO(general purpose input/output) 핀 가운데 2개는 어큐뮬레이터 인에이블(accumulator enable)과 경보 출력의 옵션을 선택할 수 있다. 내장형 ADC는 연속형 스캔 모드나 스냅샵 모드로 동작한다. 셧다운 모드에서, 디바이스 전류 소모는 900μA ~ 15μA로 하강한다.

LTC2946 은 2가지 옵션으로 이용할 수 있다. LTC2946 I2C 인터페이스는 표준 또는 옵토 절연형 I2C 를 위해 개별적인 SDA 입력과 출력 핀을 갖추고 있다. 반면, LTC2946-1은 옵토 아이솔레이터 옵션 설정을 반전시키기 위해 인버트 SDA 출력을 갖추고 있다. 상업용, 산업용, 자동차 및 군사용 온도 등급을 준수하는 LTC2946은 16핀 MSOP 및 4mm x 3mm DFN 패키지로 제공된다. 1,000개 기준으로 개당 3.95달러에 제공된다. 디바이스 샘플과 평가 회로 보드는 해당 지역에 위치한 리니어 테크놀로지 사무실이나 온라인을 통해 이용할 수 있다. 상세 정보는 www.linear.com/products/power_monitors참조.

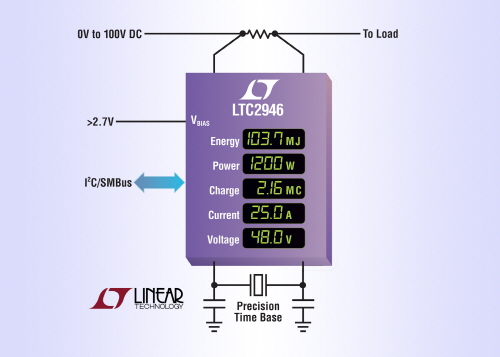

사진 캡션: I2C/SMBus 를 갖춘 0V ~ 100V 에너지, 전력, 충전, 전압 모니터

제품 특징: LTC2946

• 전원 전압, 전류, 충전, 전력 & 에너지 사용 모니터

• 0V ~ 100V 모니터링 범위, 션트 레귤레이터가 내장된 경우 100V이상

• 스캔 & 스냅샵 모드를 갖춘 12비트 ADC

• I2C/SMBus 디지털 인터페이스

• 정밀도 보장:

o 12비트 전압을 위해  ±0.4%

o 12비트 전류 & 32비트 충전일 경우 ±0.6%

o 24비트 전력 & 32비트 에너지일 경우 ±1% for

• 내부 ±5%, 외부 또는 크리스털 타임 베이스

• 최소 & 최대 값 기록

• 바이어스 전원 범위: 4V ~ 100V, 또는 2.7V ~ 5.9V

• 경고 임계값을 초과할 경우 알람

• 옵토 절연을 완화시키는 스플리트 SDA

• IQ < 40μA를 갖춘 셧다운 모드

• 16핀 MSOP & 4mm x 3mm DFN 패키지
