리니어, 5V, 2.5A USB, 35V 입력 벅 레귤레이터 출시

기사입력 2014.10.10 17:41

2014년 10월 10일 – 리니어 테크놀로지 코리아(대표 홍사곽, www.linear.com)는 5V USB 애플리케이션에 전력 공급용으로 설계된 35V 입력 케이블 스텝다운 스위칭 레귤레이터(60V 과도 보호 기능 제공)(제품명: LT3697)를 출시한다고 밝혔다.

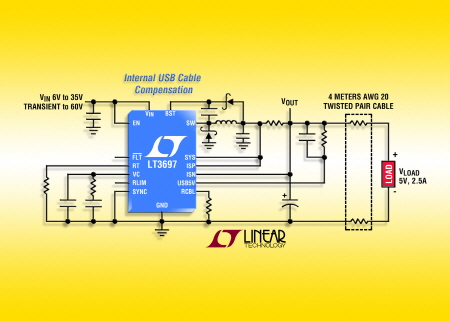

LT3697은 부하 전류의 변동에 관계없이 장거리로 연결된 케이블에서 전압 드롭을 정확하게 수정하기 위해 프로그램 가능한 케이블 드롭 보정 기능이 사용하여 리모트 USB에서 2.5A일 때 정밀한 5V 레귤레이션을 제공한다. USB 포트에서 5V 출력 정밀도는 -40˚C ~ 125˚C 온도 범위에서 +1.0%이다. LT3697은 정밀하고 프로그램 가능한 출력 전류 제한, 파워 굿 인디케이터(indicator), 출력 전류 모니터 핀을 활용하여 시스템 신뢰성과 안전성을 향상시킨다.

이 제품을 통해 사용자는 래치오프(latchoff) 또는 자동 재시작(auto-retry) 기능을 구현할 수도 있다. 따라서 USB 스위치 IC의 필요성을 없애준다. 내부 고효율 스위치는 90% 효율성을 제공하며 2MHz일 때 스위치에 프로그램 될 수 있어, AM 라디오와 같은 중요한 주파수 대역에서 스위칭 잡음으로 영향을 받지 않게 한다. 16핀의 열성능이 강화된 MSOP 패키지 및 높은 스위칭 주파수의 결합은 외부 인덕터 및 커패시터의 소형화를 보장하며, 컴팩트하면서 열성능이 효율적인 풋프린트를 제공한다.

LT3697은 필수적인 오실레이터, 제어 및 케이블 보정 회로가 하나의 칩에 집적된 고효율 전력 스위치를 활용하고 있다. 내부 케이블 보정은 기능은 케이블의 길이와 직경에 맞추어 프로그램 할 수 있다. 듀얼 입력 피드백은 오류 조건시 추가적인 수준의 보호 기능을 구현하여, USB 디바이스를 더욱 보호한다. 다른 기능에는 FLT 플래그, 단락회로 및 열 방지 기능 등이 포함된다.

LT3697EMSE는 열 성능이 강화된 MSOP-16 패키지로 공급되며 개당 2.75달러에 제공된다. LT3697IMSE는 산업 온도 버전으로 테스트 완료 되었으며 –40°C ~ 125°C 범위의 동작이 가능한 정션온도(junction temperature)를 제공하며 개당 3.03달러에 책정되었다.

모든 가격은 1,000개 수량 기준으로 두 가지 버전 모두 지금 즉시 이용할 수 있다. 상세 정보는 www.linear.com/product/LT3697에서 참조.
