- 96% 효율 달성, IQ=2.5µA
- 3.0V  ~ 42V 입력에서 동작

2014년 10월 30일 – 리니어 테크놀로지 코리아(대표 홍사곽, www.linear.com)는 3.5A, 42V 입력 가능한 동기식 스텝다운 스위칭 레귤레이터(제품명: LT8610AC)를 출시했다고 밝혔다. 동기식 정류는 96%로 높은 효율을 제공하는 반면, Burst Mode® 동작은 무부하 대기 조건에서 2.5µA 미만에서 대기 전류를 유지한다. 이 디바이스의 3.0V ~ 42V 입력 전압 범위는 자동차 애플리케이션에 이상적이다. 자동차 애플리케이션은 3.0V로 낮은 최소 입력 전압 및 40V를 초과하는 부하 덤프(로드 덤프) 과도상태에서 콜드 크랭크/시작 정지 시나리오를 통해 조절되어야 한다. 내장형 5A 스위치는 0.8V로 낮은 전압으로 최고 3.5A의 연속 출력 전류를 제공할 수 있다.

LT8610AC의 버스트 모드 동작은 초저 대기 전류를 제공하며, 배터리의 동작 수명을 연장시켜야 하는 자동차 “상시전원(always-on)” 시스템과 같은 애플리케이션에 매우 잘 맞는다. LT8610AC의 독자적인 설계는 모든 조건하에서 1A일 때 200mV에 불과한 최소 드롭아웃 전압을 유지하며, 자동차 콜드크랭크와 같은 조건에서 뛰어난 성능을 발휘할 수 있다. 게다가, 30ns에 불과한 빠른 최소 온타임은 16V입력 ~ 1.0V 출력까지 2MHz 정주파수 스위치를 실현시킬 수 있으며, 효율을 극대화하면서 결정적으로 잡음에 민감한 주파수 대역을 피한다. LT8610AC의 16핀 열 성능이 강화된 MSOP 패키지 및 높은 스위칭 주파수는 외부 인덕터와 커패시터 크기를 작게 하여, 콤팩트하면서 열성능이 강화된 풋프린트를 실현시킨다.

LT8610AC는 필수적인 부스트 다이오드, 오실레이터, 제어 및 로직 회로를 단일 다이에 통합시켜 내부의 상단과 하단의 고효율 전력 스위치를 활용하고 있다. 낮을 리플 버스트 모드 동작은 저출력 전류에서 고효율을 유지하면서 10mVPK-PK로 낮은 출력 리플을 유지한다. 특수한 설계 기법과 새로운 고속 과정을 통해 폭넓은 입력 전압 범위에서 고효율을 실현시키며, LT8610AC의 전류 모드 토폴로지를 통해 빠른 과도 응답과 뛰어난 루프 안정성을 실현할 수 있다. 다른 기능에는 내부 보정, 파워 굿 플래그, 출력 소프트스타트/트랙킹 및 열 보호 기능을 포함한다.

LT8610ACEMSE는 열 성능이 강화된 MSOP-16 패키지로 제공되며 개당 3.75달러로 책정되어 있다. 산업용 온도 버전인 LT8610ACIMSE는 테스트되어 –40°C ~ 125°C 동작 졍션온도(junction temperature)에서 동작할 수 있도록 보장되어 있으며 4.13달러로 책정되어 있다. 자동차 온도 버전인 LT8610ACHMSE는 –40°C ~ 150°C 동작 정션온도에서 테스트되어 동작을 보장한다. 모든 가격은 1,000개 수량 기준으로 제공되며 지금 즉시 이용할 수 있다. 상세 정보는  www.linear.com/product/LT8610AC 참조.

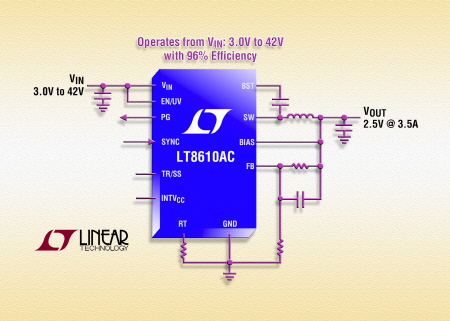

사진 캡션: 3.0V ~ 42V에서 동작하는 42V, 3.5A IOUT, 2.2MHz 동기식 스텝다운 DC/DC 컨버터


제품특징: LT8610AC

• 폭넓은 입력 전압 범위: 3.0V ~ 42V
• 최고 3.5A의 연속 출력 전류
• 초저 대기 전류 Burst Mode® 동작
• 2.5μA IQ 레귤레이트하는 12VIN ~ 3.3VOUT, 출력 리플< 10mVP-P
• 고효율 동기식 동작
o 1A에서95% 효율, 12VIN 에서 5VOUT
o 1A에서 93% 효율, 12VIN 에서 3.3VOUT
• 빠른 최소 스위치 온 타임: 30ns
• 모든 조건에서 낮은 드롭아웃: 1A에서200mV
• 최소 출력 전압: 0.8V
• 소형 인덕터 사용 가능
• 조절 가능 & 동기화 가능: 200kHz ~ 2.2MHz
• 전류 모드 동작
• 정밀한 1V 인에이블 핀 임계값
• 내부 보정
• 출력 소프트스타트 & 트랙킹
• 작은 소형의 열 강화 16핀 MSOP 패키지

제시된 USA 리스트 가격 정보는 개략적인 예산 계획 용도이며 지역 관세, 세금, 수수료 및 환율 등에 따라 달라질 수 있다.
