–        ADI, 빠르고 유연한 출력 데이터율을 갖춘 높은 정밀 계측, 프로세스 제어 애플리케이션용 초저잡음 A/D 컨버터 소개

2014년 11월 12일 – 신호 처리 애플리케이션용 고성능 반도체 분야 글로벌 선도 기업인 아나로그디바이스 (www.analog.com, NASDAQ: ADI)는 진정한 완전 통합 레일-투-레일 입력 버퍼를 갖춘 시그마-델타 컨버터를 업계 최초로 출시했다. 이 제품은 시스템 설계자에게 쓰루풋이 최대 250 kSPS일 때 업계 최고 수준의 잡음 성능을 제공한다.

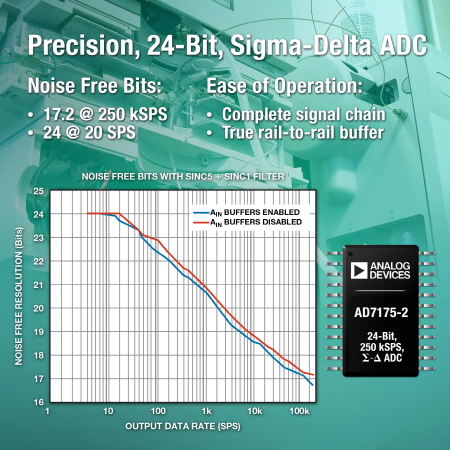

AD7175-2 A/D 시그마-델타 컨버터는 20 SPS에서 잡음 없는 24비트, 250 kSPS에서 잡음 없는 17.2비트를 전달한다. 설계자에게 더 넓은 동적 범위를 제공하는 이 제품은 작은 신호 편차도 측정할 수 있어 분석 연구 계측 시스템의 요구 조건을 충족시킨다. AD7175-2는 경쟁 솔루션과 비교해 동일한 전력을 소비하면서도 쓰루풋은 2배에 달해 이를 사용하면 더 빠르고 반응성이 뛰어난 측정 시스템을 구축할 수 있으며 20µs의 설정 시간에 채널 당 50kSPS의 주사(scan) 속도를 제공한다. 이러한 조합은 프로그래머블 논리 제어기와 분산처리 시스템 입력 모듈에 사용하기 적합하다.
또한, 통합 저잡음 특성을 지닌 진정한 레일-투-레일 입력 버퍼를 사용하면 빠르고 쉬운 센서 접속이 가능하며, 설계 및 배치의 복잡성을 줄이고 아날로그 드라이브 회로를 단순화하며 PCB 면적도 줄일 수 있다. AD717x 제품군은 핀과 소프트웨어 호환 제품이 다양해 시스템 플랫폼 간의 통합과 표준화가 가능하다.

AD7175-2 A/D 컨버터의 특징
• 사용자가 구성 가능한 입력 채널
o 2개의 차동 또는 4개의 싱글 엔드 채널
o 채널 별로 독립적인 프로그램 가능
• 통합 2.5V 버퍼를 갖춘 2ppm/°C 레퍼런스
• 유연하고 채널 별로 프로그래머블 디지털 필터
• 50Hz와 60Hz를 동시에 걸러내는 향상된 필터
• −40°C~+105° C 의 동작 온도 범위

성능 보완 부품
신호 체인 설계를 위해 AD7175-2에 추가할 수 있는 부품에는 초저잡음, 제로 드리프트 연산 증폭기 ADA4528-2와 저잡음 계측 증폭기 AD8429, 정밀 완전 차동 퓨널 증폭기(funnel amplifier) AD8475가 있다.

가격, 양산 및 대체 부품 공급 현황

보다 상세한 정보는 하기 링크를 통해 확인 할 수 있다.

• 데이터시트 다운로드, 상세 제품 정보 확인 및 샘플 주문:
http://www.analog.com/AD7175-2
• ADI의 평가+ 시뮬레이션 플랫폼을 사용해보세요. 툴 확인 및 평가 보드 주문:
http://www.analog.com/en/analog-to-digital-converters/ad-converters/ad7175-2/products/EVAL-AD7175-2/eb.html
PC를 사용해 AD7175를 인터랙티브 시뮬레이션 모델과 함께 활용 가능한 방안 확인 및 벤치-탑 랩 평가를 활용한 성능 및 기능성 검사
• ADI의 온라인 기술 지원 커뮤니티 엔지니어존(EngineerZoneTM)에서 엔지니어 및 ADI 제품 전문가들과 정보 교환
