0.1°C정밀도로 온도 센서 디지털화 기능 제공

 2014년 11월 25일 – 리니어 테크놀로지 코리아(대표 홍사곽, www.linear.com)는 고성능 디지털 온도 측정 IC(제품명: LTC2983)를 출시했다고 밝혔다. 이 제품은 0.1°C 정밀도와 0.001°C 해상도로 RTD, 서모커플(thermocouple), 서미스터(thermistor) 및 외부 다이오드를 직접 디지털로 변환시킨다. 고성능의 아날로그 프론트 엔드는 저잡음과 로우 오프셋 버퍼 ADC와 각 센서를 위해 필수적인 여기(excitation) 및 제어 회로를 통합했다. 측정은 각 센서를 위해 요구되는 모든 알고리즘과 선형화를 통합한 디지털 엔진이 제어되면서 실행된다. LTC2983은 다중화된 고정밀 인터페이스를 사실상 모든 센서에 제공한다.

이 제품은 서모커플에서 마이크로 볼트수준의 절대 신호를 측정하며, RTD(Resistance Temperature Detector)및 서미스터에서 비율식 측정식(ratiometric) 저항 측정을 제공하며, 결과를 선형화하여  °C 또는 °F의 결과로 나타낸다. 최고 20개의 아날로그 입력을 이용할 수 있으며 디지털화된 측정은 섭씨 또는 화씨로 나타낼 수 있다. SPI 인터페이스는 사실상 디지털 시스템과 동작하며 드롭다운(drop-down) 메뉴를 갖춘 포괄적인 소프트웨어 지원 시스템은 LTC2983의 쉬운 맞춤형을 가능하게 한다.

간단하지만 기능이 풍부한 LTC2983은 B, E, J, K, N, S, R, T 유형의 서모커플, 2,3 또는 4선 RTD, 2.25kΩ ~30kΩ 서미스터 및 온도 센싱 다이오드를 포함해 다양한 온도 센서와 인터페이스를 한다. LTC2983은 증폭기, 네거티브 서플라이 또는 레벨 변환 회로 없이 접지 기반(ground referenced) 센서와 동작한다. 신호는 10ppm/°C의 내장 레퍼런스를 사용한 고정밀 24비트 Δ∑ ADC 3개를 이용해 동시에 디지털 된다. 자동 서모커플의 냉 접점 보정(cold junction compensation)은 외부 센서를 사용해 실행될 수 있다. 공통적인 모든 센서 유형에 대한 선형화 알고리즘은 칩에 포함되어 있다. 맞춤 센서는 칩에 프로그램 된 맞춤 보정계수로 선형화될 수 있다.

이중 프로그램을 할 수 있는 여기 전류(excitation current) 소스는 정밀도를 향상시키고 잡음 감소시키기 위해 역전류 및 전류 범위의 특징을 제공한다. 저항 측정이 정밀함을 보장하기 위해, 역 전류는 저항 센서에서 서모커플 효과를 제거한다. 센서에 적합한 오류 검출은 사용자에게 단락회로, 개방회로, 과열, 저열, ADC 오버레인지(overranging)를 알려준다.

LTC2983은 상업 및 산업용 버전으로 0°C ~ 70°C 및  –40°C ~ 85°C의 동작 온도 범위를 각각 지원한다. LTC2983은 RoHS 준수하는 7mm x 7mm LQFP-48 패키지로 이용할 수 있다. 1,000개 수량 기준으로 개당 19.49 달러에 제공된다. 상세 정보는 www.linear.com/product/LTC2983참조.

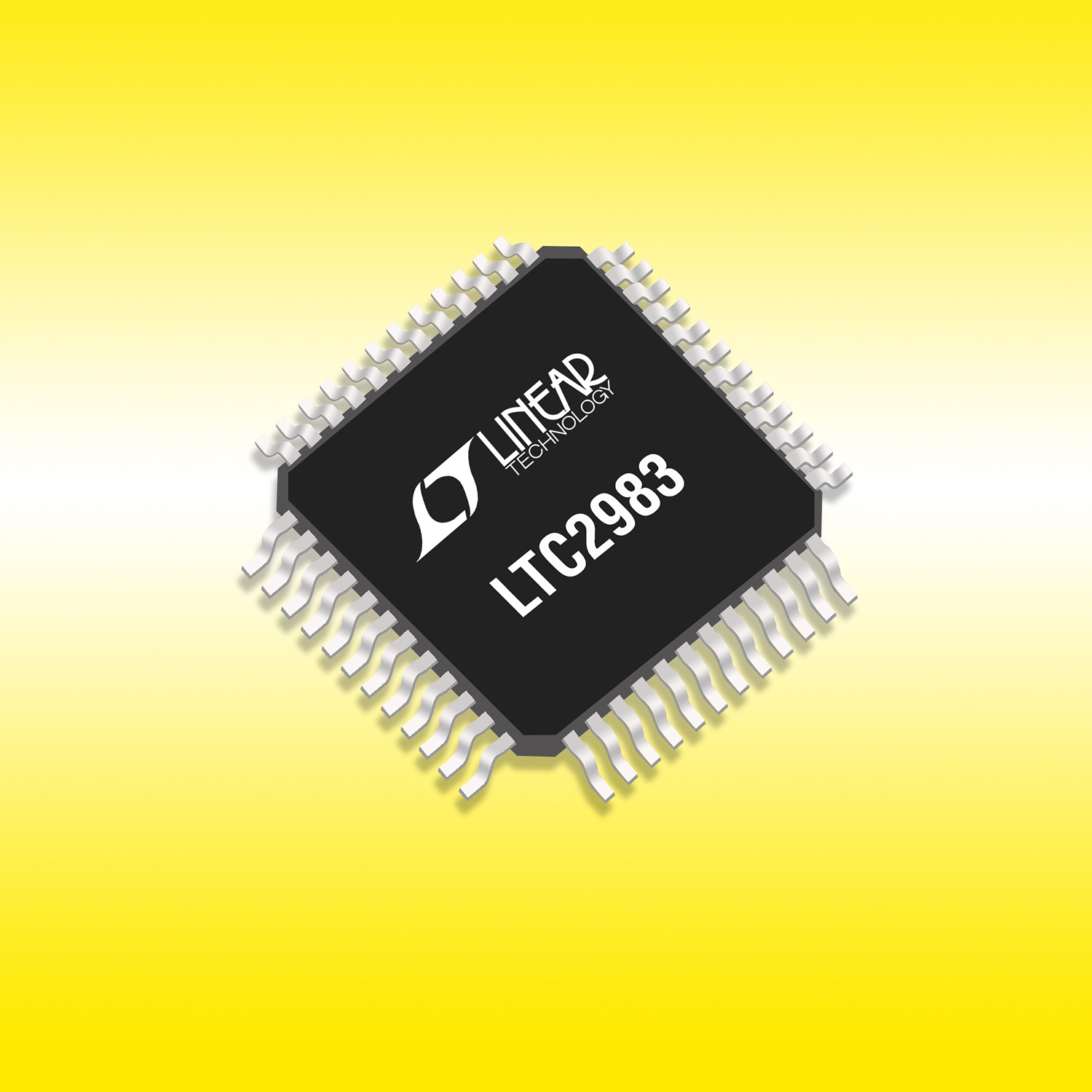

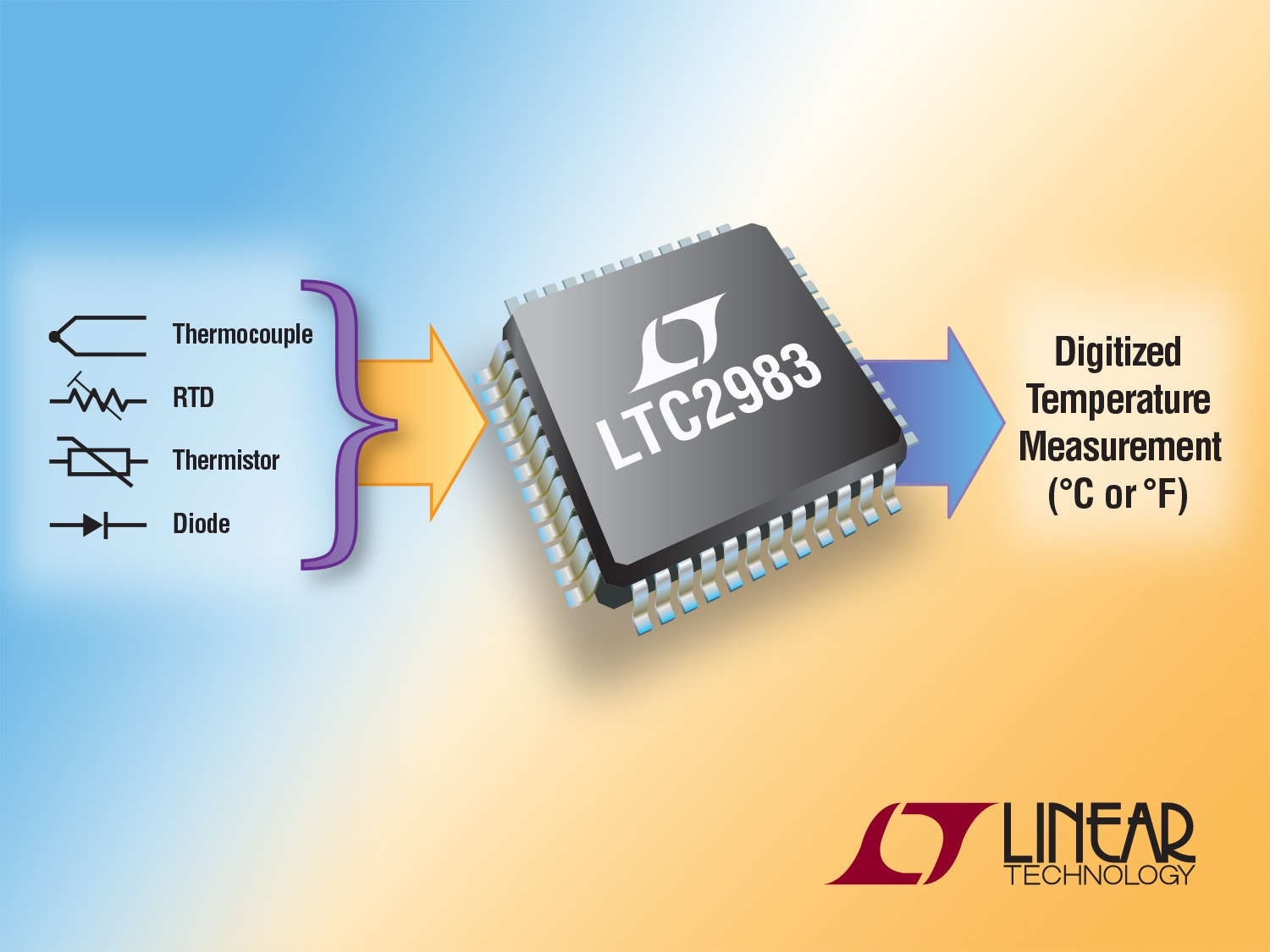

사진 캡션: 통합형 20채널 디지털 온도 측정 SoC

제품특징: LTC2983

RTD, 서모커플, 서미스터, 다이오드를 직접 디지털화
2.85V ~ 5.25V 단일 전원
다중 센서 유형을 가능하게 하는 20개의 유연한 입력
자동 서모커플 냉 접합 보정
서모커플, RTD, 서미스터를 선형화하는 표준 & 사용자 프로그램 가능한 보정계수
구성 가능한 2-, 3-, 4-선 RTD 컨피규레이션
네거티브 전원없이 네거티브 서모커플 전압 측정
자동 번아웃(Burn Out), 단락회로 & 오류 검출
외부 보호기능 및 저항 센서에 대한 직접 인터페이스가 가능한 버퍼 입력
50Hz/60Hz 동시 거부
10ppm/°C (Max) 레퍼런스 포함
48핀 7mm x 7mm LQFP 패키지
