– AD5592R ADC/DAC/GPIO 콤비네이션 IC, 사용자가 원하는 대로 12비트 ADC, 12비트 DAC, GPIO조합한 독특한 구성 가능

– 설계자에게 탁월한 설계 유연성을 제공해 시스템 모니터링 및 제어 요건 충족 가능

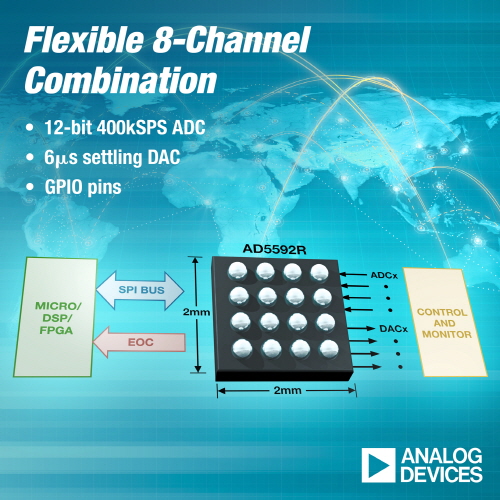

2015년 2월 25일 – 신호 처리 애플리케이션용 고성능 반도체 분야 글로벌 선도 기업인 아나로그디바이스 (www.analog.com, NASDAQ: ADI)는 12비트, 8채널 ADC/DAC/GPIO 콤비네이션 칩을 공개했다. 이번에 출시한 칩은 사용자가 원하는 기능 조합으로 구성해 사용할 수 있다. AD5592R ADC/DAC/GPIO 콤비네이션 칩에는 400Ksps ADC(아날로그-디지털 컨버터), 정착 시간 6마이크로초 (μsec)의 DAC (디지털-아날로그 컨버터), 디지털 입력/출력, 단일 칩 상의 레퍼런스가 포함된다. 신형 칩은 최대 8대의 장치를 사용자가 원하는 대로 조합해 구성할 수 있으므로 설계자는 단일 IC를 사용해 여러 개의 시스템 모니터링 및 제어 기능을 완성할 수 있다. 온-칩 기능의 조합을 통해 시스템 설계자는 BOM (bill of materials) 비용을 감축시킬 수 있으며 소프트웨어를 조금만 변경하여 설계 이식가능성(portability)과 재사용을 높일 수 있다.

단일 칩 AD5592R은 소형 2mm×2mm WLCSP 패키지를 사용함으로써 개별 구현할 때와 비교해 공간을 최대 85%까지 절약할 수 있다. AD5592R은 소형 패키지를 채택함으로써 크기와 설계의 자유로운 변경이 중요하게 요구되는 유무선 통신, 건물 관리, 일반 모니터링 및 제어 애플리케이션 등 공간에 제약이 많은 고집적 애플리케이션에 적합하다. 이번에 출시된 신형 모델을 사용하면 단일 부품 내에 제어 및 모니터링 성능을 추가할 수 있기 때문에 시스템 아키텍처를 단순화할 수 있을 뿐 아니라 시스템의 기능도 향상시킬 수 있다.

AD5592R 기능

• 안전한 시동 기능으로 부정확한 셋업 시 외부 회로와의 충돌 방지.

• 디지털 온도 표시기/알람(Digital Temperature Indictor/Alert)을 통해 고장 상태를 알리고 시스템을 정지(shutdown)시킴.

• 2.5V, 25ppm/°C의 내부 레퍼런스

• −40°C~+105°의 동작 온도 범위
