LTC5564H의 고속 응답시간은 수많은 새로운 RF 및 마이크로파 애플리케이션을 가능하게 한다. 이러한 애플리케이션들은 응답시간이 느린 디바이스가 지원할 수 없다. 이 제품은 고속 레이더 펄스와 같은 희망 신호를 검출하여, RF 전력 증폭기 전력 레벨을 정확하게 조절하여 엔벨로프(envelop) 추적 및 스펙트럼 분석을 지원한다. 또한, 이 디바이스는 RF PA 오버드라이브, 오류 조건 및 방해전파를 활성화시킬 수 있는 무선 신호처럼 원치 않은 신호도 검출할 수 있다. 이 디바이스의 고온 성능은 셀룰러 타워, 자동차 엔진, 우주선을 비롯해 극한 온도에 노출된 무선 인프라 장비 등 비효율적으로 고온 동작하는 고전력 PA 증폭기처럼 거친 환경에서 동작하는 애플리케이션에 적합하도록 유용성과 내구성을 증가시킨다.

LTC5564H는 –24dBm ~ 16dBm 이르는 RF 입력 신호 레벨을 정확하게 측정한다. 이 디바이스는 바이너리 방식(binary-weighed)의 2개 로직 입력 핀을 통해 디지털 방식으로 제어되는 4개의 이득 설정에서 프로그램 가능한 이득 출력 증폭기를 갖추고 있다. 이 같은 특징은 낮은 레벨의 신호를 측정할 때 감도(sensitivity) 향상을 보장한다. 또한, 출력 증폭기는 최고 75MHz의 RF 변조 신호의 엔벨로프를 복조(demodulate)할 수 있는 대역폭이 있다.

LTC5564H의 빠른 온칩 비교기 임계값 전압은 사용자 설정이 가능하여, 유연한 트립 포인트를 특정 RF 전력 레벨로 검출할 수 있다. 이 제품의 출력은 래치 인에이블(latch-enable) 입력 방식으로 래치될 수 있어, 짧은 기간, 한 번의 이벤트 신호 또는 오류 조건에서 신속한 캡처가 가능하다. 업계 최고 성능은 거친 환경에서 동작하는 RF/PA 및 마이크로파 시스템에서 비교할 수 없을 정도의 타이밍 측정 속도와 오류 검출 및 RF 전력 측정에 대한 신속한 응답을 실현시킨다.


LTC5564H는 3.3V 또는 5V 단일 전원에서 전력을 공급받을 수 있다. 일반적인 동작은 44mA의 전류를 소모한다. H 등급 디바이스는 –40°C ~ 125°C에서 동작 온도로 설정되었으며, 온도 범위에서 100% 테스트 완료를 거쳤다. LTC5564H는 1,00개 수량 기준으로 개당 3.44달러로 제공되며, 양산 수량으로 즉시 이용할 수 있다. 산업용 등급은 –40°C ~ 105°C 범위에서 동작을 보장한다. LTC5564H는 소형 3mm x 3mm 16핀 QFN 패키지로 공급된다. 상세 정보는 www.linear.com/product/LTC5564참조.

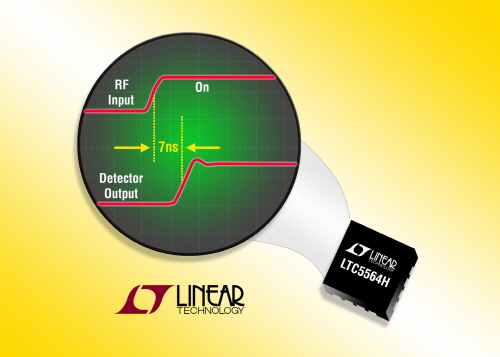

사진 캡션: 125°C 동작 지원하는 초고속 15GHz RF 전력 검출기

제품 특징: LTC5564H

• 동작 주파수 범위 600MHz ~ 15GHz

• 동작 온도 (Case) –40°C ~ 125°C

• 초고속 검출 반응 시간                           7ns

• 온칩 고속 비교기 9ns

• 동적 범위 40dB

• RF 입력 전력 범위 –24dBm ~ 16dBm

• 소형 패키지 3mm x 3mm QFN
