2015년 2월 27일, 서울 - 인피니언 테크놀로지스(코리아 대표이사 이승수)는 전자 제품을 정전기 방전(ESD)으로부터 보호하는 초소형 TVS 다이오드 출하량이 새로운 이정표를 세웠다고 발표했다. 2014년에 인피니언은 베어 실리콘 WLL(wafer level leadless) 패키지로 제공되는 TVS 다이오드를 10억개 이상 고객에게 공급하였다.
WLL 패키지의 TVS 다이오드는 터치 스크린, 키패드 인터페이스, 모바일 기기에 사용되고 있는 고속 데이터 포트를 포함해 소형화가 매우 중요한 애플리케이션에 사용된다. 높은 신호전송 속도와 소형 크기는 전자기기의 ESD에 대한 취약성을 증가시키는데, 여기에 사용되는 다이오드는 회로의 신호 품질을 저하시키지 않아야 한다. 인피니언의 TVS 다이오드는 높은 신호 품질에 요구되는 극히 낮은 기생 저항을 갖는 것으로 인정받고 있으며, IEC61000-4-2 표준에 정의된 심각한 ESD로부터 보호하기 위한 모든 요구사항의 그 이상을 달성한다.

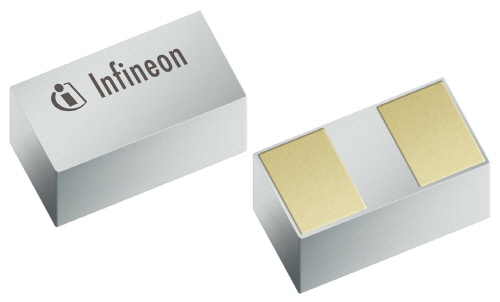

인피니언 SG-WWL-2-1 패키지는 초소형 풋프린트(0.58mm x 0.28mm)와 단 0.15mm의 두께를 갖는다. 이 패키지는 USB 포트와 같은 커넥터 또는 제어 버튼이나 터치패드와 같은 외부 접촉 포인트에 인접한 PCB에 직접 부착하도록 설계되었다. 일반적인 전자제품에 평균 10-30개의 TVS 다이오드가 사용되므로 초소형 패키지는 성능의 저하 없이 전자제품의 소형화 목표를 달성하는 데 큰 이점을 제공한다.
인피니언 TVS 다이오드 포트폴리오에서 WLL 패키지로 제공되는 다용도 다이오드 ESD200-B1-CSP0201는 터치스크린, 키패드/보드, 버튼 및 오디오/헤드셋 입력 포트와 같은 휴먼/디바이스 인터페이스 포인트를 보호한다. 정전기 방전을 단 12V의 전압 레벨로 클램핑하도록 설계된 다이오드의 양방향 특성은 대량 생산 라인에서 PCB 상의 조립을 간소화한다. 다이오드는 공기중 및 접촉 방전을 위해 최대 ±16000V의 ESD 스트라이크를 흡수하는데, IEC61000-4-2에 의해 규정된 표준 테스트는 단 ±8000V로 접촉 방전에 대한 안전을 요구한다.
다이오드 ESD108-B1-CSP0201은 고속 인터페이스를 보호하도록 설계되었으며, ±8000V 접촉 방전을 위한 20V의 낮은 클램핑 전압과 통상 1MHz에서 보이는 0.28pF의 낮은 기생 커패시턴스를 이례적으로 결합하고 있다. 낮은 클램핑과 기생 커패시턴스는 모두 중요한 신호 무결성을 보장한다. 다이오드는 공기중 및 접촉 방전을 위해 최대 ±25000V의 ESD 스트라이크를 흡수한다. 이는 표준 요구사항 ±8000V 접촉 및 ±15000V 공기중 방전을 훨씬 초과하는 수준이다.
ESD 보호를 위한 설계 지원
인피니언은 ESD 견고함과 보호를 제공하는 시스템을 설계할 수 있도록 전문가 상담 및 TVS 다이오드를 위한 광범위한 시뮬레이션 모델 라이브러리를 통해 고객 프로그램을 지원한다. 인피니언의 TVS(Transient Voltage Suppressor) 다이오드에 대한 자세한 내용은 www.infineon.com/tvsdiodes 에서 확인할 수 있다.
