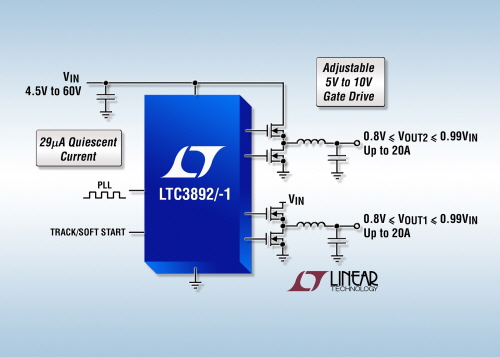

015년 4월 16일 – 리니어 테크놀로지 코리아(대표 홍사곽)는 하나의 출력이 활성화될 경우 대기전류가 29μA이며, 두 개의 출력이 활성화 될 경우 34μA의 대기전류를 소모하는 고전압 듀얼 출력 동기식 스텝다운 DC/DC 컨트롤러(제품명: LTC3892/-1)를 출시했다고 밝혔다. 4.5V ~ 60V를 지원하는 입력 전원 범위는 고전압 과도상태를 보호할 수 있도록 설계되어, 자동차 콜드 크랭크가 발생할 경우 연속 동작을 보장하며 광범위한 입력 소스와 배터리를 지원한다. 각각의 출력은 96%로 높은 효율성을 제공해 20암페어 이상의 출력 전류일때 0.8V 에서 99%의 VIN 로 설정될 수 있다. 따라서, 12V 또는 24V 자동차, 중장비, 산업 제어, 로보틱스, 텔레콤 애플리케이션에 매우 이상적이다.



LTC3892/-1의 조절 가능한 5V ~ 10V 게이트 드라이버는 효율을 극대화하기 위해 로직 또는 표준 레벨 MOSFET을 사용할 수 있다. 이 제품은 50kHz ~ 900kHz 사이에서 선택할 수 있는 고정 주파수로 동작하며, 75kHz ~ 850kHz의 외부 클록으로 동기화될 수 있다. 사용자는 경부하 기간 동안 연속 동작, 펄스 스키핑, 낮은 리플 버스트 Mode® 동작에서 선택할 수 있다. LTC3892/-1의 2페이즈(phase) 동작은 입력 필터링과 정전용량 요건을 감소시킨다. 이 제품의 전류 모드 아키텍처는 쉬운 루프 보정, 고속 과도 응답, 고정 주파수 동작, 뛰어난 라인 레귤레이션, 더 높은 전류를 위한 병렬 위상을 이용한 쉬운 전류 공유의 특징을 제공한다. 출력 전류 감지는 최고 수준의 효율을 위해 출력 인덕터(DCR)에 대해 전압 강하를 측정하거나 높은 정밀도를 위해 선택적인 감지 저항을 사용함으로써 달성된다. 전류 폴드백은 과부하 조건시 MOSFET 발열을 제한한다. 이 디바이스는 2가지 버전으로 이용할 수 있다. LTC3892는 두 가지의 파워 굿 신호, 조절 가능한 전류 제한, 고정 3.3V 또는 5V 출력 전압 옵션의 완전 기능을 갖춘 부품이다.



LTC3892 는 32핀 5mm x 5mm QFN 패키지로 이용할 수 있으며 LTC3892-1은 28핀 TSSOP 패키지로 이용할 수 있다. 4개의 온도 등급으로 제공되는 이 제품은 –40 ~ 125°C 범위의 확장 및 산업용 등급, –40°C ~ 150°C 범위의 고온 자동차 범위, –55°C ~ 150°C의 군사용 등급 범위를 보장한다. 1,000개 수량 기준으로 개당 4.82달러로 책정되었다. 상세 정보는 www.linear.com/product/LTC3892/-1참조.



고전압 듀얼 출력 DC/DC 스텝다운 컨트롤러



제품 특징: LTC3892/-1



·폭넓은 입력 전압 범위: 4.5V ~ 60V

·폭넓은 출력 전압 범위: 0.8V ~ 0.99VIN

·하나의 출력이 활성화 될 경우29μA 대기 전류& 두 개 출력이 활성화될 경우34μA

·5V ~ 10V 게이트 드라이브 전압으로 조절 가능

·최고 95% 효율에서 동기 정류

DCR 또는 RSENSE 전류 감지

·선택 가능한 낮은 리플 버스트 Mode® 동작, 펄스 스키핑 또는 연속 동작

·선택 가능한 고정 동작 주파수: 50kHz ~ 900kHz

·위상 잠금이 가능한 주파수: 75kHz ~ 850kHz

·고속 과도응답 & 쉬운 루프 보정을 위한 전류 모드 제어

·조절 가능한 소프트 스타트

·출력 과전압 & 과전류 폴드백 보호 기능

·확장형  & 산업온도 등급: –40°C ~ 125°C 동작 정션(junction) 온도

·자동차 온도 등급: –40°C ~ 150°C O동작 정션 온도

·군사용 온도 등급: –55°C ~ 150°C 동작 정션 온도
