2015년 6월 2일 – 리니어 테크놀로지 코리아(대표 홍사곽)는 DC2228A 8포트 IO-Link 마스터와 DC2227A IO-Link 디바이스 레퍼런스 설계를 포함하는 IO-Link (IEC 61131-9) 레퍼런스 디자인을 출시했다고 발표했다. 전세계에 2,190,000만 개 이상의 IO-Link 노드가 설치되어 있기 때문에, 점점 더 많아지는 네트워크를 위해 증가하고 있는 요구사항은 새로운 레퍼런스 디자인 킷으로 해결된다. 새로운 레퍼런스 디자인 킷은 IC 수, 개발 시간, 시장출시 시점을 감소시킨다. 사용자들은 엔드투엔드 IO-Link v1.1 시스템을 신속하게 평가할 수 있으며, 필요로 하는 모든 하드웨어, 케이블, 소프트웨어 작업을 끝낼 수 있다.



DC2228A는 통합적인 8포트 IO-Link 마스터 레퍼런스 디자인으로써, IO-Link v1.1 PHY(physical interface)를 구현하기 위해 2개의 LTC2874 쿼드 마스터 IC를 사용하고 있으며, LTC2874의 높은 포트 카운트와 견고성을 활용하고 있다. 즉, Hot Swap™ 보호형 L+ 전원 출력, ±50V abs 최대 CQ 핀 및 8V~34V 동작의 특징들이 활용된다. DC2228A는 외부 24V 전원이나 PoE(Power over Ethernet) 시스템과 편리하게 동작한다. 온보드 듀얼 코어 NXP LPC43 마이크로컨트롤러는 DC2228A의 프로토콜 스택을 동작시키면서 TEConcept 소프트웨어 컨트롤 툴은 윈도우 PC에서 직접 보드로 동작하거나 좀 더 정확한 팩토리 플로어 시뮬레이션을 위해 이더넷으로 원격 동작한다. DC2227A를 포함하는 IO-Link 디바이스는 DC2228A로 연결할 수 있다.



DC2227A 는 통합적인 IO-Link 디바이스 레퍼런스 디자인으로 통신을 비롯해 온보드 온도 센서, 조명 센서, 백열 램프에 전원을 공급하기 위해 LT3669-2 디바이스 트랜시버 IC를 사용하며, LT3669-2의 ±60V 라인 보호 및 높은 전류 구동 성능을 활용한다. 즉, 300mA 스텝다운 레귤레이터 및 150mA LDO의 성능을 활용한다. 온보드 Atmel SMART SAM3S 시리즈 마이크로컨트롤러는 DC2227의 프로토콜 스택을 운영하면서, TEConcept IODD(I/O Device Description) 파일은 IO-Link 및 SIO 디바이스 동작 두 가지 모두를 지원한다. DC2228A 를 포함하는 모든 IO-Link 마스터는 DC2227A를 동작시킬 수 있다.



DC2228A는 599달러로 책정되었으며 DC2227A는 299달러로 책정되었다. 데모와 관련된 자세한 정보는 리니어 테크놀로지의 해당 지역 사무실에서 확인할 수 있다. 상세 정보는 http://www.linear.com/solutions/5484 (DC2228A) 또는http://www.linear.com/solutions/5486 (DC2227A).참조.

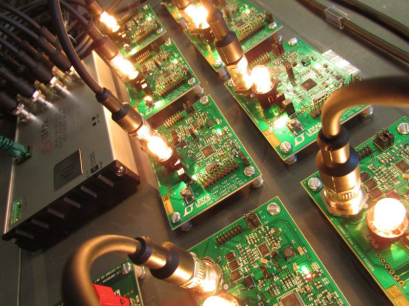

 다중 DC2227A IO-Link 디바이스 레퍼런스 디자인에 연결된 DC2228A IO-Link 마스터 레퍼런스 디자인
