RF 및 LO 포트에 발룬 트랜스포머를 내장

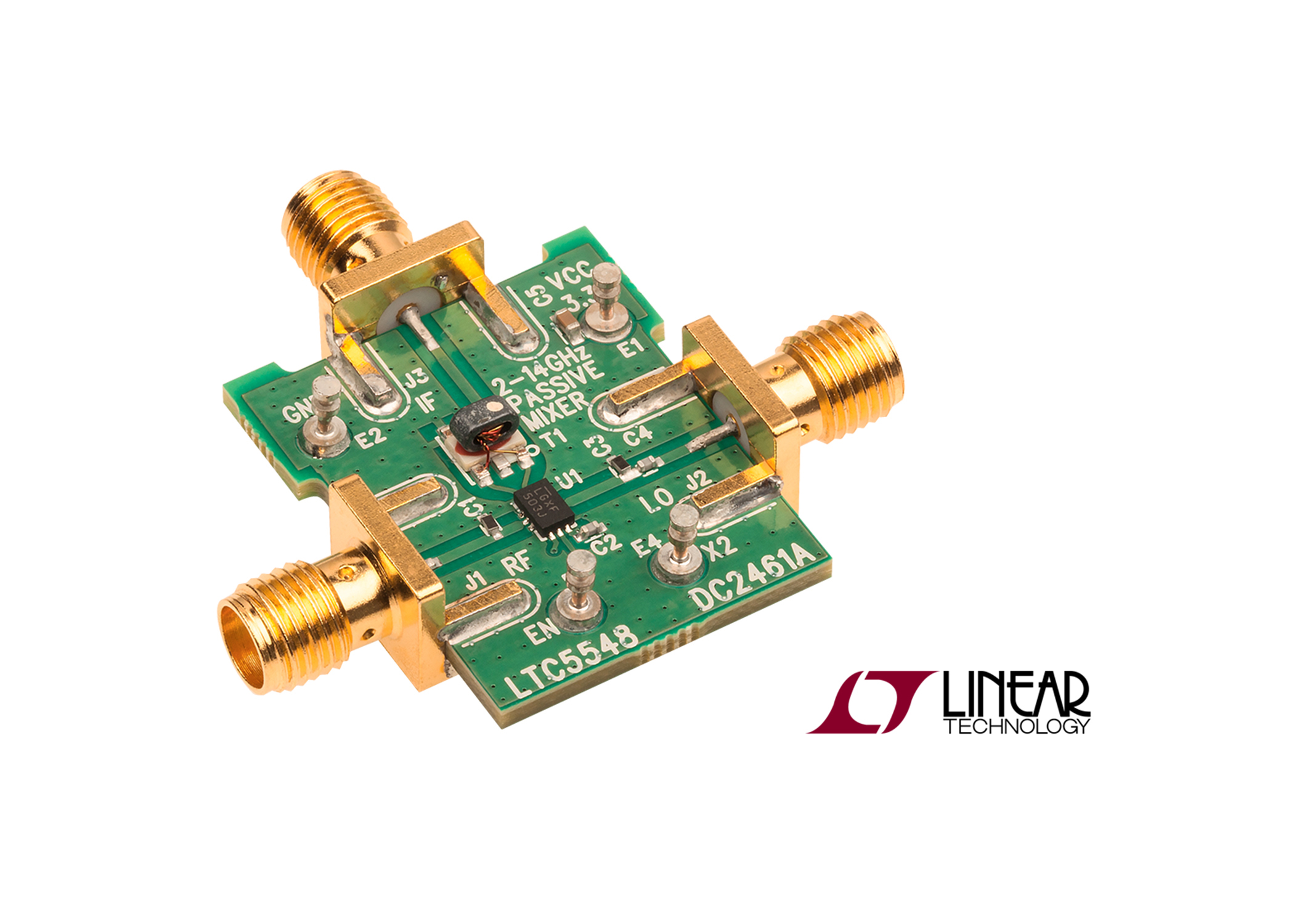

리니어 테크놀로지는 2GHz ~ 14GHz에 이르는 매우 폭넓은 주파수 범위를 가진 업컨버터 또는 다운컨버터로 동작하는 더블 밸런스 믹서(제품명: LTC5548)를 출시했다고 밝혔다. LTC5548은 RF 및 LO 포트에 발룬 트랜스포머를 내장하였으며, 각 포트에서 2GHz ~ 13.6GHz 및 1GHz ~ 12GHz일 때 50Ω 매치를 제공하면서 단일 종단 동작을 실현시킨다.

추가적으로, IF 포트는 DC ~ 6GHz까지 가능하며, 베이스밴드에서 광대역 트랜스미터 및 리시버를 지원한다. LTC5548은 5.8GHz일 때 24.4dBm IIP3 및 9GHz에서 21.4dBm의 높은 선형성을 제공한다.

LTC5548은 LO 버퍼가 내장되어 있어 마이크로웨이브 트랜스미터 및 리시버 설계를 간소화시키며 0dBm 드라이브만 필요하기 때문에, 외장형의 고출력 LO 증폭기 회로가 필요 없다. 게다가, LTC5548은 온칩 LO 주파수 더블러를 선택할 수 있어서, 더 저렴한 비용에서 일반적으로 사용할 수 있는 저주파수 신서사이저 사용을 지원한다.

LTC5548의 성능은 광대역 마이크로웨이브 백홀, 새롭게 등장하는 5.8GHz비면허 대역 및 14 GHz LTE-Advanced 광대역 무선 서비스, 위성 광대역 트랜시버, 레이더 시스템, X대역 및 Ku 대역 트랜시버, 스펙트럼 애널라이저, RF 테스트 장비 및 위성 모뎀을 포함해 다양한 범위의 마이크로웨이브 애플리케이션에 이상적이다.

LTC5548은 모든 핀에서 2,000V ESD HBM(human body model) 등급의 매우 뛰어나게 견고한 ESD 관리 성능을 제공한다. 디바이스는 소형 12핀 3mm x 2mm 플라스틱 QFN 패키지를 갖추어 소형 솔루션 풋프린트를 제공하므로, 외장형 부품이 최소로 필요하게 된다. 이 디바이스는 –40°C ~ 105°C 온도에서 동작을 보장하며, 믹서는 3.3V 단일 전원으로 전력을 공급받으면서, 명목 전원 전류가 120mA이다. 부가적으로, LTC5548은 IC를 셧다운할 수 있는 인에이블(enable) 핀을 제공한다.

비활성화 되었을 때, 이 디바이스는 최대 대기 전류로 100μA만을 소모한다. 인에이블 핀은 디바이스를0.2μs 이내에  턴온 또는 오프할 수 있어, TDD(time-division duplex) 또는 버스트 모드 타입의 RF 애플리케이션을 지원한다. LTC5548은 1,000개 수량 기준으로 개당 9.50달러이다. 샘플 및 생산 수량으로 바로 이용할 수 있다. 상세 정보는 www.linear.com/product/LTC5548제공.
