리니어, 42V 트리플 동기식 스텝다운 DC/DC 컨버터 출시

기사입력 2016.03.09 11:23

93% 효율 달성 및 3V ~ 42V 입력에서 동작

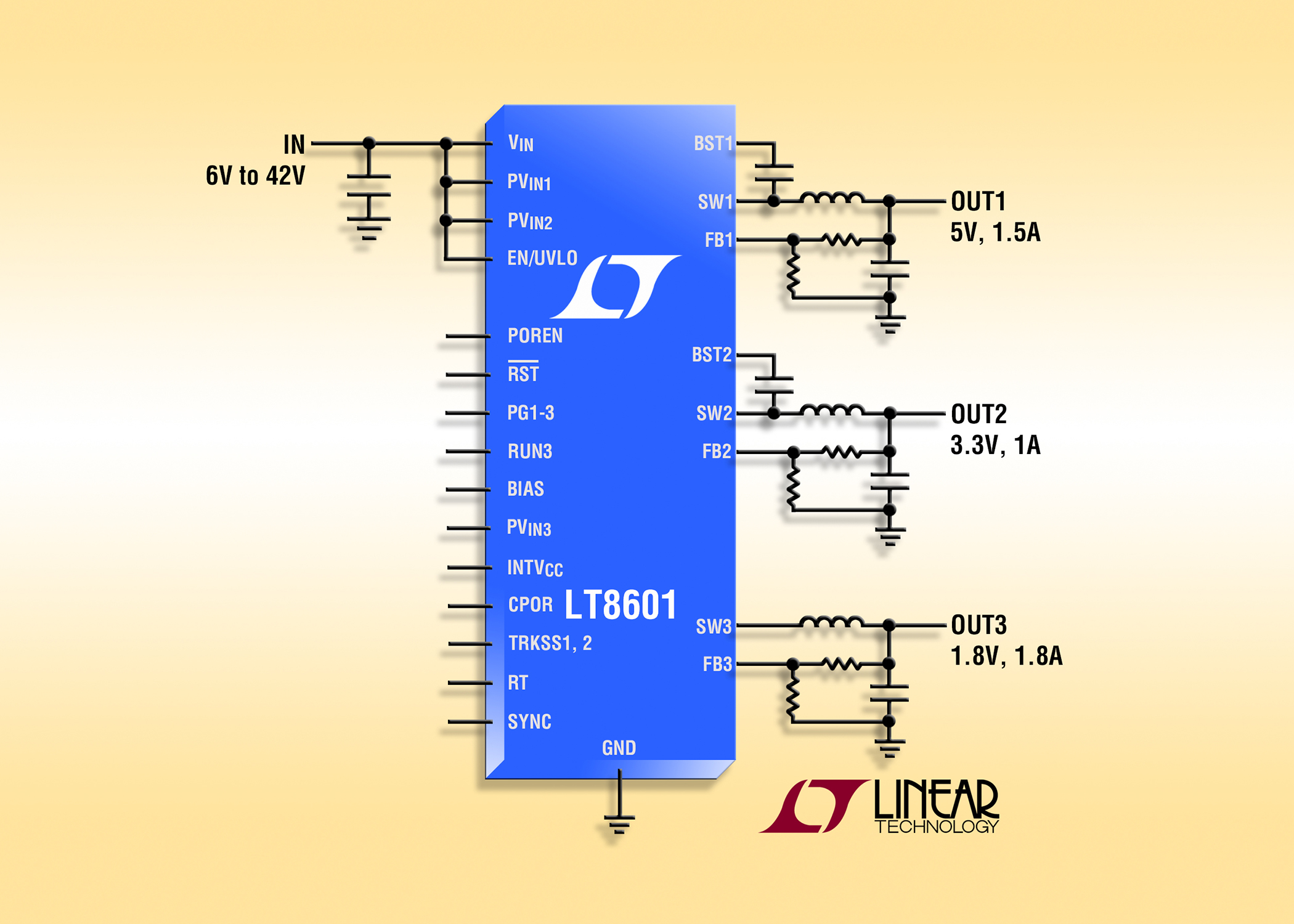

리니어 테크놀로지 코리아(대표 홍사곽)는 42V 입력이 가능한 고효율 트리플 출력 동기식 모놀리식 스텝다운 스위칭 레귤레이터(제품명: LT8601)를 출시했다고 밝혔다. 이 제품의 3개 채널 설계는 고전압 2.5A 및 1.5A 채널 2개와 저전압 1.8A 채널 하나가 통합되어 3개의 독립적인 전압 출력을 제공하며 최소 0.8V까지 낮게 설정될 수 있다.

이 제품의 동기식 정류 토폴로지는 최대 93% 효율을 제공하면서 버스트 모드(Burst Mode®) 동작은 무부하 대기 조건에서 모든 채널 동작시 30µA미만으로 대기 전류를 유지시켜, 올웨이즈온(always-on) 시스템에 이상적이다. 잡음에 민감한 애플리케이션의 경우, LT8601은 스위칭 잡음을 최소화할 수 있는 펄스 스킵 모드를 활용할 수 있으며 이 제품은CISPR25 Class 5 EMI 요구 조건을 만족할 수 있다. 스위칭 주파수는 250kHz ~ 2.2MHz 범위에서 프로그램 될 수 있으며 이 범위 전체에서 동기화될 수 있다.

LT8601의 최소 온타임은 60ns으로, 2MHz 스위칭 주파수로 16VIN ~ 0.8VOUT 스텝다운이 가능하다. 이 같은 기능을 통해 설계자는 AM라디오처럼 결정적으로 잡음에 민감한 주파수 대역을 피할 수 있으면서, 매우 콤팩트한 솔루션 풋프린트를 사용할 수 있다. 이 제품의 3V ~ 42V 입력 전압 범위는 3V로 낮은 최소 입력 전압과 40V를 초과하는 부하 덤프 과도상태를 갖춘 콜드 크랭크(cold-crank)와 정지-출발(stop-start) 시나리오를 조절해야 하는 자동차 애플리케이션에 적합하다.

LT8601의 각 채널은 모든 조건에서 1A일 때 250mV에 불과한 최소 드롭아웃 전압을 유지하며, 자동차 콜드크랭크와 같은 시나리오 조건을 뛰어넘을 수 있다.

각 채널의 프로그램이 가능한 파워온 리셋과 파워굿 지시기(power good indicator) 기능은 전반적인 시스템 신뢰성을 향상시킨다. LT8601의 40핀 열 성능이 강화된 6mm x 6mm QFN 패키지와 높은 스위칭 주파수는 외부 인덕터와 커패시터를 소형으로 유지시켜, 콤팩트하면서 열성능이 효율적인 풋프린트를 제공한다.

LT8601은 필수적인 부스트 다이오드, 오실레이터, 제어 및 로직 회로를 단일 다이에 통합시킨 상/하측 고효율 전력 스위치 3개가 내장되어 있다. 채널 1은 출력 리플을 감소시키기 위해 채널 2 및 3대비180º 위상으로 동작된다.

각 채널은 설계 유연성을 위해 개별적인 입력핀을 갖추고 있으며, 대부분의 애플리케이션은 매우 간단하면서 높은 주파수 트리플 출력 설계를 제공할 수 있는 2개의 고전압 채널에서 직접 1개의 저전압 채널로 구동시킬 것이다. 상세 정보는 www.linear.com/product/LT8601 참조.
