리니어, 콤팩트형 마이크로 모듈 레귤레이터 출시

기사입력 2016.04.27 11:51

폭넓은 입력 전압 범위에서 동작하는 교효율 동기식 컨버터

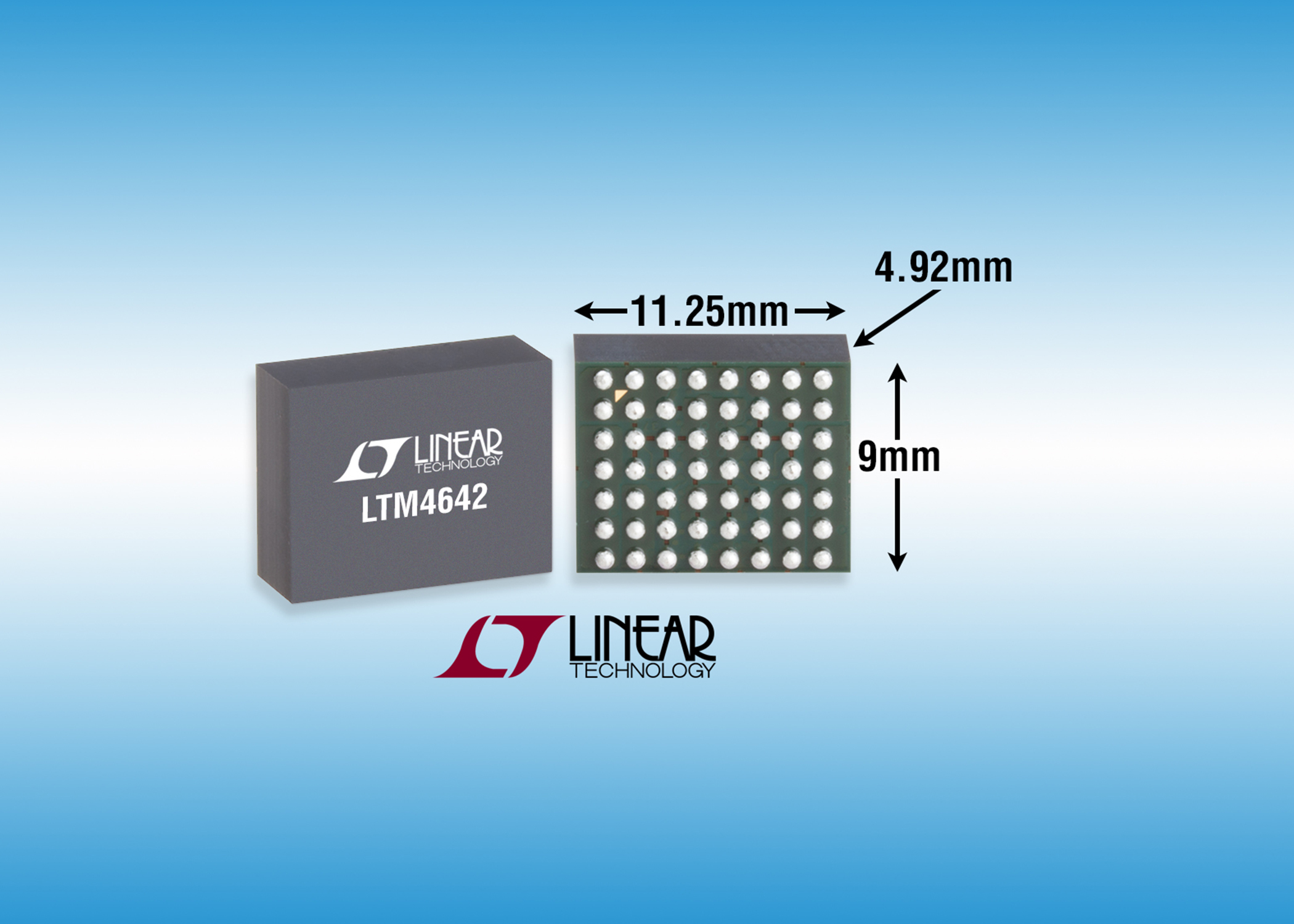

리니어 테크놀로지 코리아(Linear Technology Korea)는 콤팩트형 9mm x 11.25mm x 4.92mm BGA 패키지인 듀얼 4A 또는 단일 8A 스텝다운 µModule LTM4642를 출시한다고 밝혔다.

이 디바이스는 2.375V ~ 20V의 폭넓은 입력 전압 범위에서 동작하며 0.6V ~ 5.5V 조절 가능한 출력 전압 2개를 제공한다. 각 출력은 고효율로 동작되는 동기식 벅 컨버터이다. 12V입력에서 1.8V, 5V, 3.3V출력시 최대 부하 조건에서 효율은 각각 88%, 91%, 93% 이다.

4A 출력 2개는 전체 라인 및 부하 변동에서 ±1.5%의 정밀한 전압 레귤레이션을 제공하며, 두 채널의 전류가 공유되는 단일 8A 출력으로 구성될 수 있다. 그리고, –40°C ~ 125°C 범위에서 동작을 보장한다.

LTM4642의 소형 풋프린트, 고효율, 듀얼 레귤레이터 설계를 통해 시스템 설계자는 PCB 면적을 줄이거나 조밀도가 높은 보드의 꽉 찬 공간에도 PoL(point-of-load) 레귤레이터를 딱 맞게 설계할 수 있다. LTM4642는 산업용, 로봇, 의료, 계측 및 텔레콤 시스템 등의 애플리케이션에 사용할 수 있다.

LTM4642는 600kHz ~ 1.4MHz에 해당하는 주파수 범위에서 외부에서 공급되는 클록과 동기화될 수 있다. 출력 리플 전압은 디바이스의 180° 위상전이 동작으로 인해 감소된다. 낮은 패키지 열 임피던스는 에어플로우가 없을 경우 최대 95°C대기 온도에서 전체 부하 전류를 실현할 수 있으며 12V에서 1V 출력으로 변환할 때 200LFM으로 100°C에서 전체 부하 전류를 실현할 수 있다.

#DC/DC

기사 전체보기

댓글
Facebook

관련뉴스

리니어, 프로피버스DP 네트워크 강화하는 트랜시버 출시

리니어 테크놀로지 코리아(대표 홍사곽)는 프로피버스(PROFIBUS)-DP (decentralized periphery) 마스터 및 슬레이브 디바이스에 알맞은 견고성이 우수하고 고전압에 잘 견디는 RS485 트랜시버 2종(제품명: LTC2876 및 LTC2877)을 출시했다고 밝혔다. 필드버스와 유사하게, 프로피버스 DP 시스템은 설치 크로스와이어링(cross-wiring) 오류, 그라운드 전압 오류 또는 서지현상이 발생하기 쉬우며, 이 같은 현상은 일반적인 트랜시버의 최대 절대 등급을 초과하는 대변동 과전압 조건을 유발시킬 수 있다. 전송상태, 수신상태, 대기 상태 또는 전원이 끊긴상태에 관계없이, LTC2876과 LTC2877은 자신들의 버스 핀에서 ±60V를 잘 견뎌내고, 전송 라인 오류로 인한 일반적인 손상을 없애준다.

2016-04-15 오전 6:22:23by 편집부
리니어, 트리플 출력 파워모듈 레귤레이터 출시

리니어 테크놀로지 코리아(대표 홍사곽)는 신형 QDR4와 구형 DDR SRAM(VDDQ, VTT, VTTR 또는 VREF)의 3개의 전압 레일 모두에 전력을 공급할 수 있는 트리플 출력 μModule (파워 모듈) 레귤레이터(제품명: LTM4632)를 출시했다고 발표했다. 소형경량, 낮은 높이의 LGA 패키지(6.25mm x 6.25mm x 1.82mm)로 제공되는 이 제품은 PCB 후면에 솔더(Solder)될 수 있다. 외부에 저항 1개와 커패시터 3개만을 필요로 하여 필요한 회로면적이 0.5cm² (양면) 또는 1cm² (단면)에 불과하다.

2016-04-19 오후 3:36:38by
리니어, 동기식 스텝다운 DC/DC 레귤레이터 출시

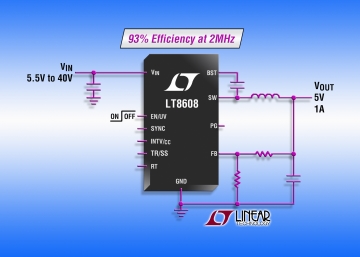

리니어 테크놀로지 코리아(대표 홍사곽)는 1.5A, 42V 입력 동기식 스텝다운 스위칭 레귤레이터(제품명: LT8608)를 출시한다고 밝혔다. 리니어의 동기식 정류 토폴로지는 2MHz 스위칭 주파수에서도 93%의 효율을 제공하여 설계자는, AM 라디오처럼 잡음에 민감한 주파수 대역을 피할 수 있으면서 매우 작은 솔루션 풋프린트를 이용할 수 있다 리니어의 동기식 정류 토폴로지는 2MHz 스위칭 주파수에서도 93%의 효율을 제공하여 설계자는, AM 라디오처럼 잡음에 민감한 주파수 대역을 피할 수 있으면서 매우 작은 솔루션 풋프린트를 이용할 수 있다.
