15mm x 9mm x 2.42mm 패키지 제공

리니어 테크놀로지 코리아(대표 홍사곽)는 15mm x 9mm x 2.42 BGA 패키지로 제공되며 2가지 기능을 갖춘 듀얼 출력 DC/DC µModule® (파워 모듈) 레귤레이터(제품명: LTM8049)를 출시한다고 밝혔다.

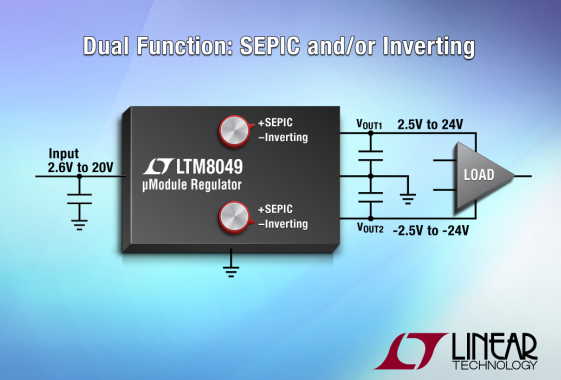

LTM8049의 핵심 기능 중 첫번째는 SEPIC(single-ended primary-inductor converter)으로, 입력 전압이 출력 전압보다 더 낮거나, 같거나, 높은 조건에서도 조절된 출력 전압이 가능하다. 두번째 기능은 인버팅 변환으로 포지티브 입력 전압이 조절된 네거티브 출력 전압으로 전환되는 것이다. 듀얼 레귤레이터인 LTM8049의 출력은 아래와 같이 SEPIC 그리고/또는 인버팅 기능의 조합으로 구성될 수 있다.

특히 기존에 30여개의 부품을 필요로 하는 디스크리트 솔루션과 비교해 입력 및 출력 커패시터, 몇 개의 저항, 즉 7개의 부품만 있으면 설계를 완성할 수 있을 정도로 간단하다. 또한 LTM8049를 사용하는 솔루션의 PCB 면적은 250mm²에 불과하다. 제품 활용 분야로서는 배터리 방식의 휴대용 테스트 시스템, 모터 드라이버 및 계측 디바이스의 연산 증폭기 파워 등이 있다.

LTM8049는 2.6V~20V 입력 전압 범위에서 동작하고, 2개 출력 전압의 각 범위는 ±2.5V ~ ±24V이다. 출력 전류는 12VIN/5VOUT일 때 1A이며, 병렬 디바이스 구동 시 더 늘어날 수도 있다. 단일 외부 저항을 통해 설정되는 동작 주파수의 범위는 200kHz~2.5MHz이다. LTM8049는 동일한 주파수 범위 내에서 외부 클럭을 통해 동기화 될 수 있으며, 9mm x 15mm x 2.42mm BGA 패키지로 제공된다.

LTM8049 동작 온도 범위는 –40℃ ~ 125℃이다. 제품 가격은 1,000개 기준으로 개당 14.20달러에서 시작한다.
