ADI, LO버퍼 통합한 초광대역 더블 밸런스 믹서 발표

기사입력 2017.05.24 17:10

초소형 3mm x 2mm 패키지로 23.9dBm IIP3 제공

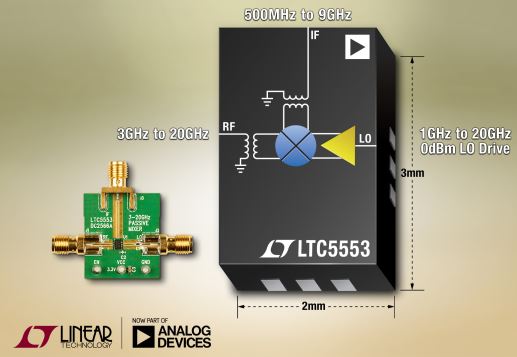

리니어 테크놀로지를 인수한 아나로그 디바이스는 3GHz ~ 20GHz의 업계 최고 매칭 대역폭 기능을 제공하는 더블 밸런스 믹서인 LTC5553을 출시했다고 밝혔다.

이 믹서는 업 또는 다운컨버터로 사용이 가능하다. 뿐만 아니라 LTC5553은 14GHz에서 23.9dBm IIP3, 17GHz에서 21.5dBm IIP3의 우수한 선형도를 제공한다. 이 디바이스는 0dBm 입력 드라이브만을 필요로 하는 LO버퍼를 통합해 외부 고전력 LO 앰프 회로를 필요로 하지 않는다. 이 밖에 LTC5553은 광대역 벌룬(Balun) 트랜스포머를 칩에 통합했다. 따라서 모든 포트는 각각 스펙 주파수 범위에서 싱글엔디드 50Ω 매칭으로 동작한다.

또한 17GHz에서 LO 와 RF 간의 누설은 -32dBm 으로 우수한 포트간 절연 성능을 제공함으로써 외부 필터링 요건을 완화한다. 이러한 모든 기능들을 바탕으로 사용자들은 최소한의 외부 부품, 간단한 설계, 매우 작은 솔루션 크기의 이점을 누릴 수 있다.

LTC5553의 매우 넓은 대역폭과 성능은 5G 마이크로웨이브 백홀(microwave backhaul), 광대역 무선 서비스, 위성 광대역 무선, 레이더 시스템, 액티브 안테나 어레이, X 및 Ku 대역 트랜시버, 테스트 장비, 스펙트럼 분석 및 위성 통신을 포함한 다양한 애플리케이션에 이상적이다.

LTC5553은 초소형 12핀 3mm x 2mm 플라스틱 QFN패키지로 제공된다. 이 디바이스는 –40°C ~ 105°C 케이스 온도에서 동작하도록 되어 있으며, 주위환경 동작 온도 범위도 더욱 늘어났다. 이 믹서는 또한 단일 3.3V 공급 전압에서 동작하며, 132mA의 전류를 소모한다. 뿐만 아니라 LTC5553은 인에이블 핀(enable pin)을 통해 셧다운이 가능하다.

비활성화 시에는 최대 대기 전류가 100μA에 불과하다. 인에이블 핀은 디바이스를 0.2μs 이내에 곧바로 온오프 할 수 있도록 구동될 수 있으며, TDD(time-division duplex) 또는 버스트 모드 타입의 송신기 및 수신기를 지원한다. LTC5553의 가격은 1,000개 수량 기준으로 개당 22달러에서 시작한다. 샘플 및 양산용 제품 모두 현재 바로 구입이 가능하다.
