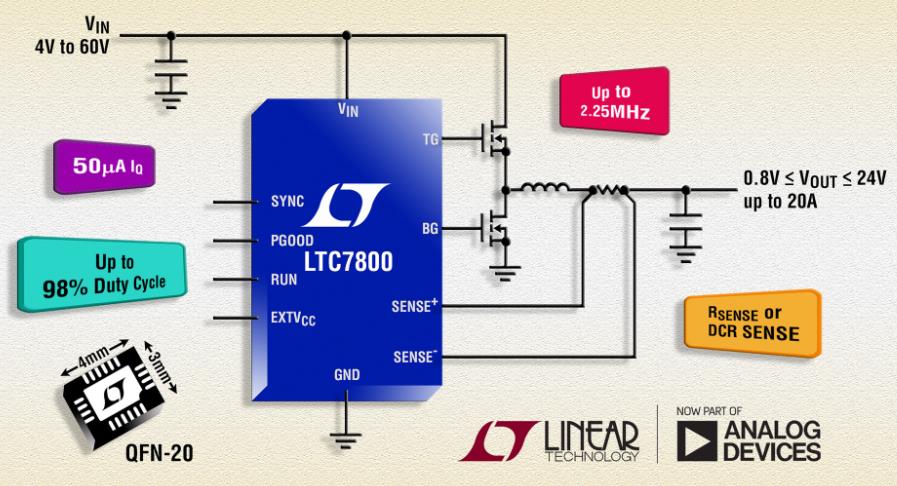

아나로그 디바이스는 소형 회로 사이즈 및 높은 전력 밀도에서도 이용할 수 있도록 최대 2.25MHz에서 동작이 가능한 동기식 스텝다운 DC/DC 컨트롤러 LTC7800를 출시했다고 밝혔다.
이 제품의 최소 온타임(on-time) 은 45ns로 24VIN ~ 3.3VOUT의 변환이 가능하며, 고정 2MHz에서 스위칭하기 때문에 AM 라디오를 포함한 까다로운 잡음에 민감한 주파수 대역대를 피할 수 있다. 동기식 정류는 최대 95%의 효율을 제공하며, 버스트 모드(Burst Mode®) 동작은 무부하 스탠바이 상태에서 대기 전류를 50μA 이하로 유지하기 때문에 올웨이즈온(always-on) 시스템에 이상적이다.
대기 전류 낮게 유지하므로 올웨이즈온 시스템에 이상적
아나로그 디바이스는 소형 회로 사이즈 및 높은 전력 밀도에서도 이용할 수 있도록 최대 2.25MHz에서 동작이 가능한 동기식 스텝다운 DC/DC 컨트롤러 LTC7800를 출시했다고 밝혔다.
이 제품의 최소 온타임(on-time) 은 45ns로 24VIN ~ 3.3VOUT의 변환이 가능하며, 고정 2MHz에서 스위칭하기 때문에 AM 라디오를 포함한 까다로운 잡음에 민감한 주파수 대역대를 피할 수 있다. 동기식 정류는 최대 95%의 효율을 제공하며, 버스트 모드(Burst Mode®) 동작은 무부하 스탠바이 상태에서 대기 전류를 50μA 이하로 유지하기 때문에 올웨이즈온(always-on) 시스템에 이상적이다.
LTC7800은 높은 과도전압과 자동차 콜드 크랭크 상태 동안의 연속 동작으로부터 보호하고 다양한 입력 소스 및 배터리를 커버할 수 있도록 4V ~ 60V의 입력 공급 전압에서 동작하도록 되어 있다. 출력 전압은 최대 20A의 출력 전류에서 0.8V ~ 24V 범위 내로 설정이 가능하기 때문에 12V 또는 24V 자동차, 중장비, 산업 제어, 로보틱스 및 텔레콤 애플리케이션에 이상적으로 활용될 수 있다.
LTC7800은 강력한 1.1Ω 온칩 MOSFET 게이트 드라이버를 탑재하고 있다. 이는 320kHz ~ 2.25MHz 범위에서 선택이 가능한 고정 주파수로 동작하며, 동일 범위 내에서 외부 클럭으로 동기화가 가능하다. 사용자는 경부하 상태에서 연속 동작, 펄스 스키핑 및 저 리플 버스트 모드 동작 중 선택할 수 있다. 전류 모드 아키텍처는 쉬운 루프 보상, 빠른 과도 응답, 우수한 라인 레귤레이션과 같은 특징을 제공한다.
