파워온 리셋 및 워치독 타이머 기능 / 최대 150˚C 접합 온도 특징

2012년 1월 13일 – 리니어 테크놀로지 코리아(대표 홍사곽)는 파워온 리셋 및 워치독 타이머 기능이 탑재된 듀얼 채널, 전류 모드 스텝다운 스위칭 레귤레이터인 LT3641의 H등급 버전을 출시했다고 밝혔다. 이 제품은 입력 전압 범위가 4V ~ 42V이며, 55V의 과도전압 보호 기능을 갖추고 있어 55V 정도로 높은 입력 과도전압 상황에서도 일정한 출력 레귤레이션이 요구되는 자동차 애플리케이션에서 흔히 발생하는 로드 덤프(load dump) 및 콜드 크랭크(cold crank)에 이상적이다.
 LT3641은 1.3A의 출력 전류를 제공하는 고입력 전압 비동기(nonsynchronous) 채널과 최대 1.1A의 연속 출력 전류를 제공하는 저입력 전압(2.5VIN ~ 5.5VIN) 동기 채널이 결합된 고유의 듀얼 채널 설계 방식을 이용한다. 이 디바이스가 각 채널에 대한 개별 입력을 허용하는 반면, 대부분의 애플리케이션은 전압이 더 낮은 채널에 전력을 공급하기 위해 고전압 채널의 출력을 사용함으로써 듀얼 출력을 제공하는 동시에 효율과 스위칭 주파수를 최적화할 수 있다. 일례로, 공칭 12V 입력 및 2MHz 스위칭 주파수를 사용해 LT3641은 고전압 채널을 통해 600mA에서 85%의 효율로 3.3V의 출력을 제공하고, 저전압 채널을 통해 90%의 2차 변환 효율로 800mA에서 1.8A의 출력을 제공한다.
H등급 버전은 최대 접합 온도가 125˚C인 E 및 I 등급 버전과 비교해 최고 150˚C의 온도에서 동작한다. 모든 전기적 스펙은 E, I 및 H 버전이 동일하다. H등급 부품은 최고 150˚C의 접합 온도에서 동작하도록 테스트 및 보장되며, 높은 주위 온도에 쉽게 노출될 수 있는 자동차 및 산업 애플리케이션에 이상적이다.
LT3641HFE는 28핀 열성능 강화 TSSOP-28 패키지로 제공되며, 1천개 기준으로 개당 4.43달러이다. 이 디바이스는 현재 바로 구입이 가능하다. 상세 정보는 www.linear.com/product/LT3641 참조.

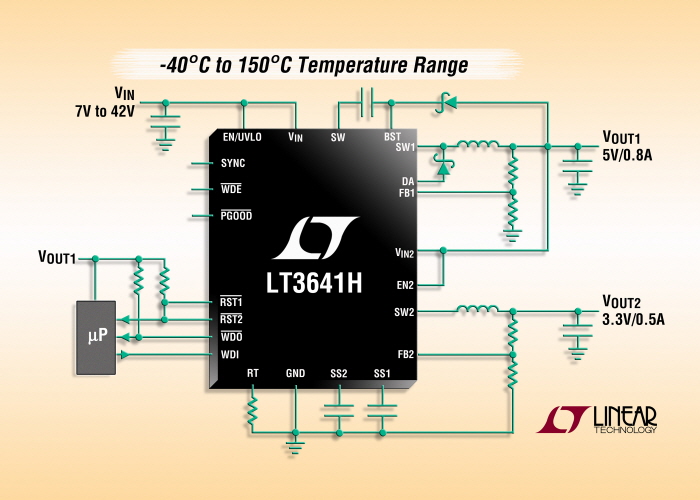

사진 설명: 파워온 리셋 및 워치독 타이머 기능의 고온 등급 42V(55V 과도전압 보호), 듀얼 스텝다운 레귤레이터

제품 특징: LT3641H

• 고전압 벅 레귤레이터:
o 4V ~ 42V 동작 범위, 55V까지 과도전압 보호
o 1.3A 출력 전류
• 저전압 싱크로너스 벅 레귤레이터:
o 2.5V ~ 5.5V 입력 전압 범위
o 1.1A 출력 전류
• 동기화 및 조정이 가능한 350kHz ~ 2.5MHz 스위칭 주파수
• 프로그래머블 파워온 리셋 타이머
• 프로그래머블 윈도우 모드 워치독 타이머
• 일반 대기 전류: IQ < 290μA
• 단락 회로 보호
• 프로그래머블 소프트스타트 기능
• 낮은 셧다운 전류: IQ < 1μA
• 서멀 셧다운
• 열 성능 강화 28핀 TSSOP 패키지로 제공
• 최대 접합 온도 150°C
