신제품 TDC-GP30-F01으로 측정용 연산 프로세서 내장
AA배터리 하나로 20년 동작 보장


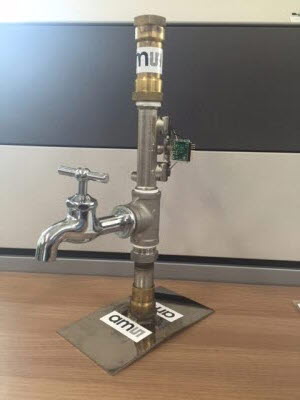

ams는초음파유량계 IC 제품군을 확장해 가정용 수도계량기를 위한 하드웨어 및 펌웨어 측정 통합솔루션(제품명: TDC-GP30-F01)을 출시했다고 발표했다.

이 칩은 8Hz 속도로 유량측정시 연속적인 소비전류가 8.5µA에 불과하여, AA 리튬이온 배터리 하나로 동작할 수 있는 기간을 최대 20년까지 보장한다.

TDC-GP30-F01은유 속(flow), 유량, 온도에 대한 측정값들을 센서의 아날로그 출력으로 변환시킬 수 있는 초음파 유량 측정 프론트엔드 회로를 비롯해 저전력 32비트 프로세서와 펌웨어가 내장 되어있다. 즉, 수도계량기설계자는TDC-GP30-F01을 사용하여, 자신만의 펌웨어를 개발하지 않고도 새로운 통합 초음파 수도계량기를 쉽고 신속하게 구현할 수 있게 된다.

이 제품은 스풀피스(spool piece:수도미터의유량을측정하는부분) 설계 시 다양한 형태의 선택을 실현시켜주는 제품으로서, 사용자는 자신들이 사용할 스풀피스에 대한 특성 분석 작업만 진행하면 된다. ams는 이 칩을 사용해 진행되는 검증, 개발, 특성화 설계과정에 필요한 모든 하드웨어 및 소프트웨어 도구들을 제공한다. 또한 이 제품 은유 속이 제로 일 경우 전력절감모드나, 오류처리와 같은 기능을 펌웨어를 통해 제공한다.


사용자는 자신만의 펌웨어코드를 추가할 수 있는 옵션도 가질 수 있다. 예를 들어, TDC-GP30-F01의 펌웨어는 열량계(heat meter) 애플리케이션을 쉽게 구현할 수 있도록 확장될 수 있다.

이 제품은 초음파 변환기(트랜듀서)에 직접 연결할 수 있으며, 디스플레이 및 커넥티비티 등 수도계량기의 다른 기능들을 동작시킬 수 있는 간단한 마이크로컨트롤러를 추가만 하면 된다. TDC-GP30-F01에 기반한 설계방식은 정교한 연산을 위한 고사양 프로세서와 외부의 추가부품들이 필수적인 경쟁사 기법과 비교해 부품수가 훨씬 적기 때문에 더욱 소형으로 제작할 수 있다.

유수및 유량을 정밀하게 측정하는 시스템 구축할 수 있어

TDC-GP30-F01을 통해 설계자는 유수(water flow) 및 유량(volume)을 매우 정밀하게 측정하는 시스템을 구축할 수 있어, 법으로 규제받는 다양한 형태의 수도계량 응용처에 사용하기 적합하다. 이 제품은 초음파가 업스트림(upstream) 및 다운스트림(downstream) 으로 이동하는데 걸리는 시간차를 측정하고, 온도에 안정정이며, 반복측정 및 정밀한 시간 측정결과를 제공한다. 유속(flow) 측정이 정밀하고 안정적이라는 의미는 잘 설계된 DN20미터에 적용할 경우 물 누수율이 시간당 0.5 리터 수준까지 검출될 수 있다는 것을 의미하며, 오늘날 가장 많이 사용되는 기계식수도계량기로 측정되는 최소 유수량 보다 훨씬 더 적다.

TDC-GP30-F01은 외부 마이크로컨트롤러에 SPI 또는UART인터페이스를 제공하며, 또한 전통방식의 기계식수도계량기의 신호를 변환 없이 직접 사용할 수 있는 펄스 인터페이스가 내장된 펌웨어를 통해 제공한다. 따라서ams제품 사용자들은, 자신들의 기존 응용소프트웨어를 다시 TDC-GP30-F01에 맞게 리라이트(rewrite)할 필요 없이, 기존의 유속 측정 시스템을 첨단 비침습형(non-invasive) 유량계로 대체할 수 있다.

ams의 조지 예델하우저(Georg Jedelhauser) 마케팅이사는“경쟁사 제품을 사용하게 될 경우, 초음파 시간차 측정과 같은 복잡한 측정을 지원하는 소프트웨어가 탑재된 전용프로세서가 시간 정보 값들을 교정된 유속 및 유량측정값으로 변환을 지원해야 한다. 반면에TDC-GP30-F01은 칩 내부에서 연산기능을 관리할 수 있도록 설계된 업계유일의 초음파 유량계전용IC로서, 설계자에게 훨씬 더 쉬운 구현방법을 제공할 뿐만 아니라 더 적은 비용의 BOM을 실현시켜준다”라고 말했다.

TDC-GP30-F01 샘플 및 데모킷은 현재제공가능하며, TDC-GP30-F01제품의 양산 수량도 주문이 가능하다. 단가는 1,000개 수량기준으로 개당 9.50달러이다.

샘플요청 및 상세한 기술문의는www.ams.com/ultrasonic-flow-converter/TDC-GP30-F01참조.
