산업용 드라이브 애플리케이션 위한 '인피니언 TRENCHSTOP IGBT7' 출시

기사입력 2019.03.18 10:19

| IGBT4에 비해 낮은 도통 손실로 동작
| 최대 과부하 정션 온도, “175°C까지”
| 모든 모듈, 프레스핏 기술을 사용

인피니언 테크놀로지스가 1200V TRENCHSTOP IGBT7 및 이미터 제어 EC7 다이오드를 출시했다고 18일 밝혔다.

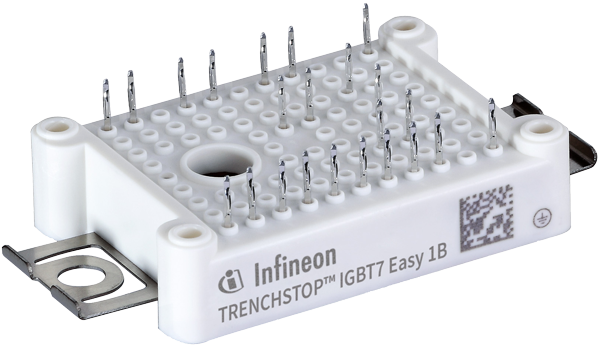

인피니언 TRENCHSTOP IGBT7 Easy 1B

새로운 IGBT는 전력 밀도를 높이고 시스템 비용과 시스템 크기를 줄인다. Easy 패키지로 제공되는 전력 모듈은 산업용 드라이브 애플리케이션 요구를 충족한다.

새로운 마이크로 패턴 트렌치 기술에 기반을 둔 TRENCHSTOP IGBT7 칩은 IGBT4에 비해 낮은 도통 손실로 동작한다. 온 상태 전압을 20% 낮추어, 일반적으로 중간 정도의 스위칭 주파수에서 동작하는 산업용 드라이브 애플리케이션에서 손실을 크게 감소시킨다. 또한 최대 과부하 정션 온도가 175°C까지 동작 가능하며 매끄러운 스위칭과 향상된 제어 성능을 제공한다.

새로 출시된 1200V TRENCHSTOP IGBT7 모듈은 트렌치스톱 IGBT4 모듈과 동일한 핀 아웃으로 설계되어 제조업체의 설계 노력을 줄인다. 새로운 모듈은 동일한 패키지에서 더 높은 출력 전류를 생성하거나 더 작은 패키지에서 유사한 수준의 출력 전류를 생성할 수 있어, 설계자는 필요 시 더 작은 인버터 설계를 구현할 수 있다.

모든 모듈 유형은 인피니언의 프레스핏(PressFit) 장착 기술을 사용하므로 옴 저항을 낮추고 공정 시간을 단축한다.

새로운 TRENCHSTOP IGBT7 기술은 전류 등급 10A 및 25A를 위한 산업 표준 EasyPIM 하우징으로 제공된다. 더 높은 전력을 위해 EasyPACK 2B는 100A를 지원한다. 리드 유형은 FP10R12W1T7_B11, FP25R12W1T7_B11 및 FS100R12W2T7_B11이다.

#반도체 #인피니언

이수민 기자
