기초과학연구원 다차원 탄소재료 연구단 펑딩 그룹리더 팀이 중국, 스위스 연구진과 함께 신문처럼 돌돌 말리는 저전력?고성능 롤러블 디스플레이 상용화를 위한 핵심기술을 개발했다. 연구진은 수㎟ 크기로 제조하는 것이 한계였던 단결정 2차원 화이트 그래핀을 최대 100㎠의 대면적으로 제조하는데 성공했다. 이는 반도체 제작 공정에 바로 적용할 수 있는 크기다. 2차원 화이트 그래핀은 붕소와 질소가 삼각형 형태로 놓인 원자 1-2개 층 두께의 2차원 물질로, 그래핀과 달리 절연 특성을 갖고 있어 2차원 부도체로 응용 가능하다. 과학기술정보통신부와 기초과학연구원은 이번 연구 성과가 세계 최고 권위의 학술지 네이처 온라인 판에 5월 23일 게재되었다고 밝혔다.
| 100㎠ 2차원 단결정 질화붕소 제작
| 2차원 단결정 제조 원리 규명 성공
| 롤러블 디스플레이 상용화 활짝
기초과학연구원(IBS) 다차원 탄소재료 연구단 펑딩 그룹리더(UNIST 특훈교수) 팀은 중국, 스위스 연구진과 함께 신문처럼 돌돌 말리는 저전력․고성능 롤러블 디스플레이 상용화를 위한 핵심기술을 개발했다고 23일 밝혔다.

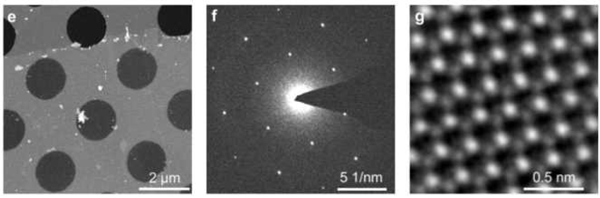

2차원 화이트 그래핀의 모습
연구진은 수㎟ 크기로 제조하는 것이 한계였던 단결정 2차원 화이트 그래핀을 최대 100㎠의 대면적으로 제조하는데 성공했다. 이는 반도체 제작 공정에 바로 적용할 수 있는 크기다.
2차원 화이트 그래핀(h-BN)은 붕소(B)와 질소(N)가 삼각형 형태로 놓인 원자 1-2개 층 두께의 2차원 물질로, 그래핀과 달리 절연 특성을 갖고 있어 2차원 부도체로 응용 가능하다.
과학기술정보통신부와 기초과학연구원은 이번 연구 성과가 세계 최고 권위의 학술지 네이처(Nature, IF 41.577) 온라인 판에 5월 23일 새벽 2시(한국시간) 게재되었다고 밝혔다.

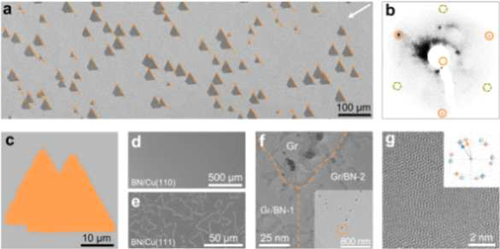

2차원 단결정 육방정계 질화붕소(h-BN)의 성장과정: 그림(a)는 단결정 구리(Cu) 금속 포일 위에 놓인 일정 방향성의 원자 배열을 갖는 h-BN 단결정의 모습이다. 질소(N)와 붕소(B)가 이루는 기본 단위가 삼각형 형태임을 확인할 수 있다. 연구진은 여러 분석 장비를 이용해 분석 결과, 구리 금속 포일에서 성장시킨 2차원 h-BN이 원자의 배열과 배향이 일정한 단결정 형태임을 확인했다
롤러블 디스플레이의 상용화를 위해서는 딱딱한 실리콘 대신 얇고 신축성 있는 2차원 재료(원자 1-2개 층 두께)가 필요하며, 단결정을 사용할 경우 기기의 성능 또한 대폭 높아진다.
아직까지 그래핀 외에는 2차원 단결정 소재를 상용화할 수 있는 크기의 대면적으로 제작한 사례는 없었다.
연구진은 시뮬레이션 연구를 통해 합성하고자 하는 소재보다 표면 대칭성(symmetry, 36도 회전시켰을 때 같은 모양이 나오는 횟수)이 낮은 기판을 사용하면 다양한 2차원 단결정 소재를 대면적으로 성장시킬 수 있다는 합성공식을 찾아냈다.
육각형 구조인 그래핀은 6도 회전할 때 마다 같은 모양이 나오는 6축 대칭, 삼각형 구조인 h-BN은 12도마다 같은 모양이 나오는 3축 대칭 물질이다

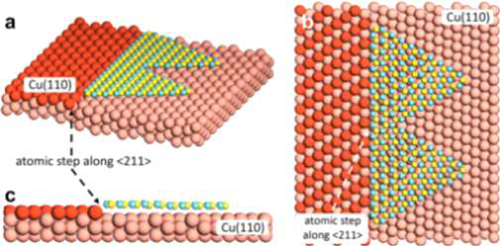

단결정 구리(Cu) 포일 위 2차원 화이트 그래핀 성장 메커니즘: 단결정 구리(110)의 계단 형태의 미사면 모서리를 따라 질소(N)와 붕소(B)가 차례대로 놓이는 켜쌓기 성장이 진행되며 표면 위를 코팅하듯 배열이 균일한 단결정 h-BN이 만들어진다
연구진은 이 원리에 착안하여, 표면 대칭성이 낮은 구리 기판을 사용해 부도체인 2차원 단결정 화이트 그래핀을 가로・세로 10㎝의 대면적으로 제조하는데 성공했다.
도체인 그래핀만으로는 전원이 켜졌다 꺼졌다 하는 반도체를 구현하지는 못한다. 하지만 도체인 그래핀과 부도체인 화이트 그래핀을 층층이 쌓으면 별도의 공정 없이도 수 원자층 두께의 얇고 신축성 있는 고성능․저전력 차세대 반도체를 만들 수 있다.
이번 연구로 대면적 제작 기술의 한계로 인해 상용화가 어려웠던 우수한 2차원 소재를 산업계에 적용할 수 있는 길이 열렸다.
화이트 그래핀은 열에 강하고 방사능도 막을 수 있어 전자기기는 물론 비행기, 우주선과 같은 가볍고 열‧화학적 안정성이 요구되는 분야에 두루 활용할 수 있다.
왼쪽부터 펑딩 IBS 다차원 탄소재료 연구단 그룹리더와 레이닝 장 연구원
펑딩 기초과학연구원 그룹리더는 “2차원 소재는 그 자체로도 우수하지만, 여러 소재를 층층이 쌓아 함께 사용했을 때 시너지 효과를 낸다”며 “실리콘 이후 차세대 반도체 시장의 문을 연 것으로 지금껏 상상하지 못했던 새로운 물성을 전자기기를 구현하는 데 기여할 것”이라고 말했다.
