| 글로벌 PC 업체에 250Gb SSD 공급
| 6세대 V낸드 100단 셀 단일공정 구현
| 올해 512Gb 3비트 V낸드 양산 계획

100단 이상의 셀을 한 번에 뚫은 V낸드를 활용한 SSD가 상용화에 들어갔다.

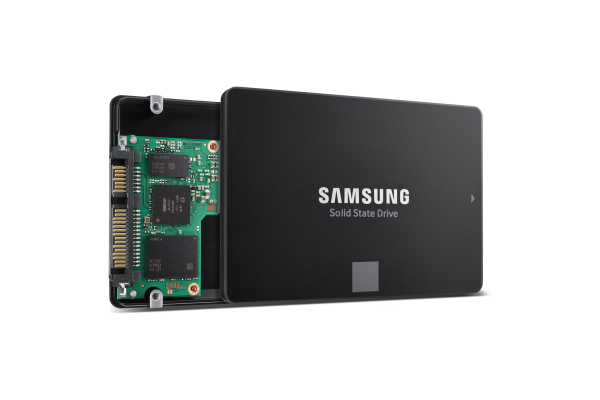

삼성전자는 6세대(1xx단) 256Gb(기가비트) TLC(3비트) V낸드를 기반으로 한 ‘기업용 PC SSD’를 양산해 글로벌 PC 업체에 공급했다고 6일 밝혔다.

이번 제품은 100단 이상의 셀을 한 번에 뚫는 단일공정(1 Etching Step)으로 만들면서도 속도, 생산성, 절전 특성을 동시에 향상했다.

삼성전자는 기업용 250GB SATA PC SSD 양산을 시작으로 글로벌 고객 수요 확대에 맞춰 올해 하반기 512Gb 3비트 V낸드 기반 SSD와 eFUS 등 다양한 용량과 규격의 제품을 계속 출시할 계획이다.

삼성전자는 ‘채널 홀 에칭(Channel Hole Etching)’ 기술로 5세대 V낸드보다 단수를 약 1.4배 높인 6세대 V낸드를 양산했다.

6세대 V낸드는 전기가 통하는 몰드(Mold) 층을 136단 쌓은 후, 미세한 원통형의 구멍을 단번에 뚫어 셀 구조물을 연결함으로써 균일한 특성의 3차원 CTF셀을 만들어 냈다.

일반적으로 적층 단수가 높아질수록 층간의 절연상태를 균일하게 유지하기 어렵고, 전자의 이동경로도 길어져 낸드의 동작 오류가 증가해 데이터 판독시간이 지연되는 문제가 발생한다.

삼성전자는 이를 극복하기 위해 6세대 V낸드에 ‘초고속 설계 기술’을 적용해 3비트 V낸드 역대 최고속도(데이터 쓰기시간 450㎲ 이하, 읽기응답 대기시간 45㎲ 이하)를 달성했으며 전 세대 보다 10% 이상 성능을 높이면서도 동작 전압을 15% 이상 줄였다.

또한 삼성전자는 6세대 V낸드에서 6.7억개 미만의 채널 홀로 256Gb 용량을 구현함으로써 5세대 V낸드(9x단, 약 9.3억개 채널 홀) 대비 공정 수와 칩 크기를 줄여 생산성도 20% 이상 향상시켰다.

6세대 V낸드는 단일공정(1 Etching Step)을 적용해 세 번만 쌓아도 300단 이상의 초고적층 차세대 V낸드를 만들 수 있어 제품 개발 주기를 더 단축할 수 있다.

삼성전자는 차세대 플래그십 스마트폰에서 요구하는 초고속 초절전 특성을 만족시킴에 따라 향후 글로벌 모바일 시장 선점에 적극 나선다는 계획이다. 또한 차세대 엔터프라이즈 서버 시장의 고용량화를 주도함과 동시에 높은 신뢰성을 요구하는 자동차 시장까지 3차원 V낸드의 사업 영역을 계속 넓혀 나갈 예정이다.

삼성전자 메모리사업부 솔루션 개발실장 경계현 부사장은 “2세대 앞선 3차원 메모리 양산 기술 확보로 속도와 전력효율을 더욱 높인 메모리 라인업을 적기에 출시하게 되었다”며, “향후 차세대 라인업의 개발 일정을 더 앞당겨 초고속 초고용량 SSD 시장을 빠르게 확대시켜 나갈 것”이라고 밝혔다.

한편, 삼성전자는 2020년부터 평택 V낸드 전용 라인에서 6세대 V낸드 기반 SSD 라인업을 본격적으로 확대할 예정이다.
