온세미, 전원 어댑터와 배터리 충전기 위한
새로운 USB-C PD 3.0 디바이스 2종 발표


각종 기기에 대용량 배터리가 탑재되면서 USB-C PD(Power Delivery)의 채택이 늘어나고 있다. 이 가운데 온세미컨덕터가 27일, USB-C PD 3.0 표준을 준수하는 새로운 부품 2종을 공개했다.

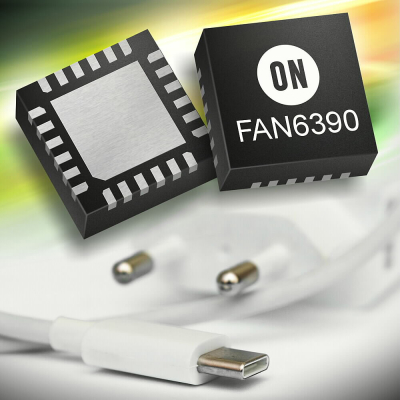

적응형 충전 컨트롤러 ‘FAN6390’은 USB-C PD 3.0 프로그래머블 전원공급장치(PPS) 표준을 시스템에 통합하며, 멀티 모드 플라이백 컨트롤러 ‘NCP12601’은 어댑터와 같은 오프라인 전원공급장치를 시스템에 통합한다.

새로운 2종의 부품은 USB-C PD 3.0 기반 전원공급 설계를 단순화하며, 고전력밀도의 애플리케이션 설계를 지원한다.

FAN6390의 아키텍처는 최종 제품의 설계와 제조를 쉽게 하는 PD 3.0 및 PPS 구현에 필요한 모든 기능에 대해 상태 기계(state machine)에 기반한 작동을 지원한다. 동기식 정류기 FET 구동 기술을 통해 높은 효율을 제공할 뿐만 아니라 트림 옵션을 통해 설계자에 유연성과 프로그래밍 기능을 제공한다.

온세미컨덕터는 USB-C PD 3.0 표준을 완벽히 준수하는 고해상도 10비트 DAC를 통해 PPS 정전류/정전압(CC/CV) 요구사항을 충족했다. 또한, 설계자들에 철저하게 검증된 레퍼런스 설계를 제공하여 더 간편한 통합을 지원한다.

NCP12601 가변 주파수 컨트롤러는 다양한 부하 조건에 적합하도록 다중 모드 연속 전류모드(CCM) 혹은 불연속 전류모드(DCM) 작동을 밸리 스위칭과 결합한다. 이런 접근방식은 기존 고정 주파수 PWM 컨트롤러에 비해 높은 효율성을 제공한다.

밸리 록아웃(lockout)과 독점적인 콰이어트 스킵(quiet skip) 기능을 추가해 노이즈가 적고, 주파수 지터(jitter)로 개선된 EMI 시그니처도 제공한다.

NCP12601는 고유의 자동 보정 및 듀얼 레벨 과전류보호(OCP) 기능이 탑재돼 표준 요구사항을 충족하는 데 필수적인 OCP 기능을 제공한다. 저손실 VCC 바이어스를 통해 추가적인 외부 회로나 복잡한 변압기 설계 없이도 넓은 출력전압 범위를 보장한다.

조정 가능한 과전력보호(OPP) 기능은 단일 외부 레지스터를 통해 작동 입력 전압과 관계없이 일정한 출력 전력 수준을 보장하는 슬로프 보상(slope compensation)을 제공한다.

이 밖에도, 자동복구 혹은 래치형 단락 회로 보호 기능으로, 사전에 호환할 수 있으며 전용 핀을 사용하거나 다목적 CS핀에 결합할 수 있는 과열보호(OTP) 기능이 있다.
