블루투스 5·5.1·5.2의 모든 기능 지원
12Mbps USB 2.0 인터페이스 채택
5V VBUS→3.3V 변환 레귤레이터 포함

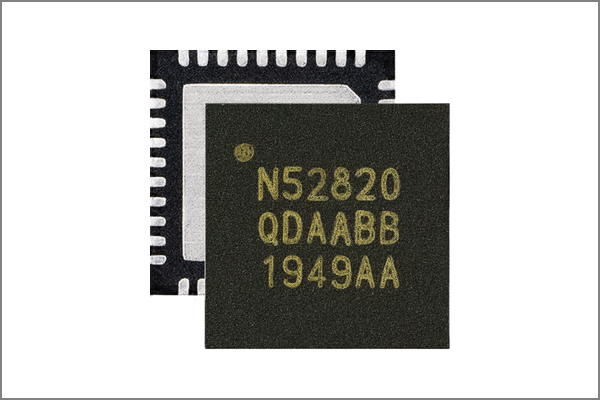

노르딕 세미컨덕터는 19일, nRF52 시리즈의 6번째 제품인 nRF52820 블루투스 5.2 SoC를 출시했다. nRF52820은 블루투스 LE, 블루투스 메시, 스레드, 지그비 및 독자적인 2.4GHz를 지원하는 하위 버전의 무선 연결 솔루션이다.

긴 도달거리와 2Mbps의 전송속도, 방향탐지 기능 및 LE 전력 제어, LE 동기식 채널을 비롯한 블루투스 5, 5.1, 5.2의 모든 기능을 지원한다. 또한, 풀 스피드(12Mbps) USB 2.0 인터페이스를 포함하고 있다.

64MHz 32bit Arm Cortex-M4 프로세서에 256KB 플래시와 32KB RAM을 갖추고, -40°C~105°C의 동작 온도를 지원하여 단일 칩 옵션으로 전문조명, 자산추적, HID, 게임기와 같은 다양한 상업 및 산업용 무선 애플리케이션을 지원한다.

nRF52820의 멀티프로토콜 무선 기능과 +8dBm의 출력 파워를 애플리케이션 MCU와 함께 사용할 경우, 게이트웨이 및 스마트 홈 애플리케이션에서 네트워크 프로세서로 동작할 수 있다.

탑재된 USB 주변장치는 메인 전원공급 레귤레이터와 함께 5V VBUS 신호를 USB 신호 인터페이스에 필요한 3.3V로 변환하는 전용 레귤레이터도 포함하고 있어 외부 레귤레이터로 인한 비용 및 공간을 절감할 수 있다.

nRF52820은 최대 18개의 GPIO와 아날로그 비교기 및 SPI, UART, TWI, QDEC과 같은 아날로그 및 디지털 인터페이스를 포함하고 있다. 공급전압은 1.7V~5.5V 입력 범위를 커버할 수 있어 코인 셀이나 충전식 배터리를 통해 nRF52820에 전원을 공급할 수 있다.

USB 호스트와 연결하면, 항상 유지되는 5V VBUS 신호를 통해 직접 nRF52820에 전원을 공급할 수 있다. 노르딕은 이러한 구성을 위한 레퍼런스 레이아웃을 제공한다.

nRF52820은 S112 및 S140(블루투스 5.1 인증 프로토콜 스택)과 S122(알파 버전) 소프트디바이스(SoftDevice)를 통해 지원된다. S112는 메모리에 최적화된 주변장치 스택이며, S122는 센트럴 스택이다. S140은 센트럴 및 주변장치를 위한 모든 블루투스 5 기능을 지원하는 프로토콜 스택으로, 긴 도달거리와 2Mbps의 데이터 전송속도 등을 지원한다.

nRF52820 개발은 노르딕의 nRF5 SDK(Software development kit) v16.0.0으로 지원되며, 모든 nRF5 SDK에 대한 지원은 2020년 2분기에 진행될 예정이다.

nRF52833 DK(Development kit)를 nRF52820 에뮬레이션을 위해 사용할 수 있다. 이 DK는 아두이노 우노 Rev3(Arduino Uno Rev3) 표준과 호환되며, 개발을 위해 호환 가능한 노르딕의 전력 프로파일러 키트(Power profiler kit)와 협력업체의 다양한 실드를 사용할 수 있다.

nRF52820은 현재 엔지니어링 샘플이 공급되고 있다. 18개의 GPIO를 갖춘 5×5mm QFN40 패키지로 제공되며, nRF52833 SoC와 드롭인(Drop-in) 방식으로 호환된다.
