MIPI CSI-2 비디오 링크 기반
비전 및 이미징 시스템 최적화 솔루션


인트로스펙트 테크놀로지가 23일, MIPI 얼라이언스 CSI-2(Camera Serial Interface 2) SM 표준을 따르고 MIPI 얼라이언스 C-PHY SM 및 D-PHY SM 물리 계층을 기반으로 한 이미지 센서의 검증 및 최적화를 위해 프레임 그래버 솔루션 2종을 출시했다고 밝혔다.

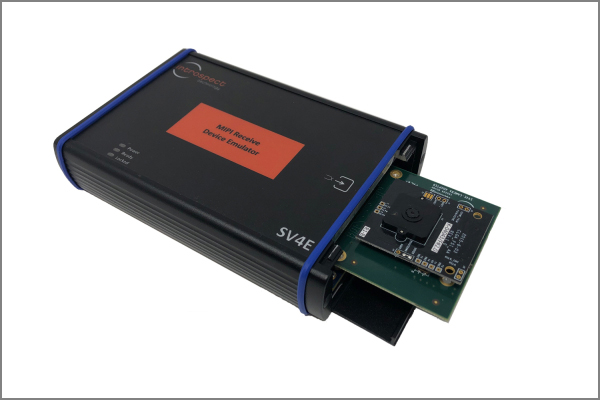

‘SV4E-CPRXG MIPI C-PHY 프레임 그래버’와 ‘SV4E-DPRXG MIPI D-PHY 프레임 그래버’ 모듈은 모든 호스트 컴퓨터 플랫폼에서 빠른 프레임 캡처 및 이미지 처리를 가능하게 하며 최신 MIPI 얼라이언스 사양을 지원한다.

MIPI CSI-2 센서는 높은 동적 범위 지원, 밝기 제어, 명암 제어, 가변 프레임 속도 및 최신 MIPI 얼라이언스 C-PHY 및 D-PHY 물리 계층 표준에 의해 가능해진 많은 다른 기능을 포함한다. 레이더 신호와 같은 비 광학 입력 감지에도 사용된다.

CSI-2 센서는 단일 프레임 분석뿐만 아니라 높은 프레임 속도의 연속적인 캡처 및 가변적인 자극 조건과 관련된 실제 상황에 대해 테스트 및 검증을 해야 한다. 이를 해결하려면 △호스트 컴퓨터 방향으로 라이브 스트리밍 △단일 비디오 스트림부터 대용량 시퀀스의 연속 이미지 캡처 △입력 및 환경 조건을 지속해서 수정하면서 센서 매개 변수를 동적으로 제어하는 기능을 지원하는 프레임 그래버가 필요하다.

CSI-2 센서 기반 C-PHY용 ‘SV4E-CPRXG MIPI C-PHY 프레임 그래버’와 CSI-2 센서 기반 D-PHY용 ‘SV4E-DPRXG MIPI D-PHY 프레임 그래버’를 사용해 위의 요구 사항을 모두 활성화할 수 있다. 각 모듈은 모든 CSI-2 카메라에 부착할 수 있다. 또한, 출력 또는 레이더 출력을 통해 이미지 데이터를 자동으로 추출하고, 자동화된 응용 프로그램 개발, 교정 및 회귀 테스트를 제공한다.

인트로스펙트의 C-PHY 및 D-PHY 프레임 그래버는 MIPI에 여러 세대의 하드웨어 및 소프트웨어 도구를 활용하며 각각 C-PHY 및 D-PHY 물리 계층에 최적화돼 있다. 다음은 주요 기능 목록이다.

▲ 80Msps~3.5Gsps 또는 80Mbps~3.5Gbps 속도로 작동
▲ 모든 CSI-2 레인 구성
▲ RAW16 및 RAW20 포함한 모든 CSI-2 데이터 형식과 픽셀 형식 지원
▲ 최신 CSI-2 사양 개정에 따른 모든 CSI-2 가상 채널의 자동 격리
▲ 테스트용 센서 제어를 위한 통합 I₂C 마스터
▲ 테스트용 센서 제어를 위한 통합 I₃C 마스터
▲ CSI-2 사양에서 지원하는 최대 프레임 속도로 연속 프레임 캡처 지원
▲ 프레임 시작 및 라인 시작 트리거 I/O 포함한 고급 노출 기능 내장
▲ 프레임 속도 모니터
▲ 테스트용 센서의 전원 켜기 및 끄기 자동화를 위한 내장형 프로그래머블 전원 공급 장치

인트로스펙트 SV4E-CPRXG MIPI C-PHY 프레임 그래버와 SV4E-DPRXG MIPI D-PHY 프레임 그래버는 현재 전 세계 공인 대리점들을 통해 구매할 수 있다.
