노르딕 nRF52805 블루투스 5.2 SoC
2-레이어 PCB 설계에 최적화


노르딕 세미컨덕터는 22일, nRF52 시리즈의 7번째 제품인 nRF52805 블루투스 5.2 SoC를 발표했다.

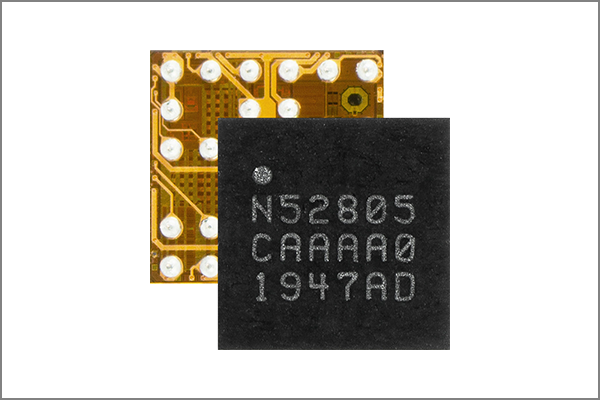

블루투스 LE SoC인 nRF52805는 10개의 GPIO가 있는 2.48×2.46mm WLCSP(Wafer Level Chip Scale Package) 패키지로 제공된다. 2-레이어 PCB 설계에 최적화되어 고가의 4-레이어 PCB를 사용할 필요가 없어 대량으로 생산되는 소형 무선 애플리케이션을 위한 블루투스 LE 솔루션으로 적합하다.

블루투스 LE 2Mbps에 이르는 전송속도를 지원하며, 향상된 채널 선택 알고리즘 #2(CSA #2)으로 공존성을 개선할 수 있다.

nRF52805는 64MHz 32bit Arm® Cortex®-M4 프로세서를 내장하고 있으며, 192KB 플래시와 24KB RAM을 지원한다. 멀티 프로토콜(블루투스 LE/2.4GHz) 무선은 101dBm 링크 버짓에서 최대 +4dBm의 출력 파워와 -97dBm의 수신감도(1Mbps 블루투스 LE)를 제공한다.

최대 전력 소비량은 4.6mA(TX 0dBM, RX 1Mbps)이며, 전류 소모량은 24KB RAM 보존 및 RTC 실행 시 시스템 오프의 경우 0.3µA, 시스템 온의 경우 1.1µA다. 1.7~3.6V의 공급전압으로 구동되며, LDO 및 DC/DC 전압 레귤레이터가 포함되어 있다.

또한, SPI, UART, TWI와 같은 다양한 아날로그 및 디지털 인터페이스를 비롯해 2채널 12bit ADC 및 10개의 GPIO를 갖추고 있다. 노르딕은 10개의 모든 GPIO를 사용할 수 있는 9.5×8.8mm의 레퍼런스 설계를 제공하고 있으며, 필요한 외부 수동부품(2개의 크리스탈 부하 커패시터 포함)은 10개에 불과하다.

nRF52805는 현재 S112 SoftDevice(블루투스 5.1 인증 프로토콜 소프트웨어)로 지원되며, 조만간 S113 SoftDevice도 지원될 예정이다. S112 및 S113 SoftDevice는 2Mbps의 전송속도와 CSA #2 기능을 지원하는 메모리에 최적화된 주변장치를 위한 스택이다.

이 스택은 브로드캐스터와 동시에 주변장치로 기능할 수 있도록 최대 4개의 연결을 지원하며, 연결 수와 연결 당 대역폭을 구성할 수 있어 메모리 및 성능에 최적화할 수 있다.

S112 및 S113은 LE 레거시 페어링(Legacy Pairing)에 비해 보안 성능을 향상할 수 있는 LE 보안 연결을 지원한다. 특히 S113은 LE 데이터 패킷 길이 확장(Data Packet Length Extension)을 지원함으로써 더 빠른 전송속도를 구현하고, 패킷당 오버헤드를 줄일 수 있다.

nRF5 SDK(Software Development Kit)와 nRF52805 사용방법에 대한 안내서도 제공된다. nRF52805 평가에는 nRF52 DK(Development Kit)를 사용할 수 있으며, 커스텀 개발 보드로 이행하기 전에 설계를 시작할 수 있는 하드웨어 기반을 제공한다.

nRF52805는 현재 양산 중이다.
