다양한 전자 애플리케이션과 고객들을 지원하는 세계적인 반도체 회사인 ST마이크로일렉트로닉스(STMicroelectronics)가 IO-Link 트랜시버 및 STM32 MCU를 갖춘 새로운 산업용 스마트-센서 평가 키트를 통해 설계 가속화를 지원한다.

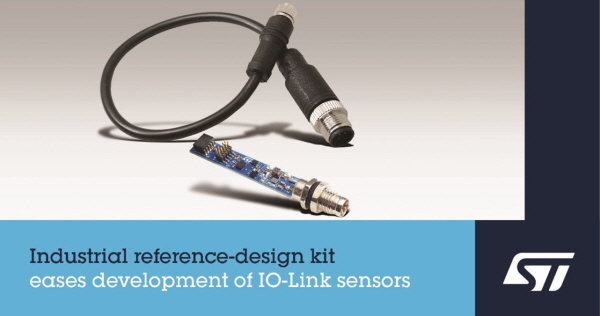

ST는 최근 45.8mm x 8.3mm의 슬림한 메인 보드를 갖춘 산업용 센서 키트 STEVAL-IOD04KT1을 출시했다고 17일 밝혔다.

이 키트는 소형 IO-Link(IEC 61131-9) 센서 개발을 간소화해 필드버스에 독립적인 P2P(Point-to-Point) 양방향 통신을 지원한다.

메인 보드에는 ST의 L6364W IO-Link 트랜시버와 STM32G0 마이크로컨트롤러를 비롯해 IIS2MDC 고정밀 3축 디지털 출력 지자기 센서, 머신러닝 코어를 갖춘 ISM330DHCX iNEMO 관성 모듈이 통합돼 있다.

이 보드는 2.5mm x 2.5mm CSP19의 L6364W와 2.3mm x 2.5mm WLCSP25의 STM32G0의 초소형 칩 스케일 패키지로 컴팩트한 사이즈를 구현해 초소형 센서 인클로저를 지원한다.

4극 M8 산업용 커넥터도 장착돼 IO-Link 1.1을 지원하는 모든 IO-Link 메인 컨트롤러와 연결된다. 10핀 확장 커넥터를 사용하면 센싱 방식을 추가할 수 있다.

함께 제공되는 STM32Cube 소프트웨어 팩인 STSW-IOD04K는 IODD(IO-Link Device Description) 파일, ST 전용 IO-Link 데모 스택, L6364W 및 MEMS 센서 관리를 위한 루틴을 제공한다.

핫플러그 활성화 기능을 갖춘 이 소프트웨어는 다양한 유형의 센서 개발을 지원하는 라이브러리가 포함돼 있으며, 추가 X-CUBE 소프트웨어와 손쉽게 통합해 센서 기능을 더 확장할 수 있게 설계됐다.

L6364W 트랜시버는 IO-Link 통신을 처리함으로써 STM32G0의 작업부하를 완화한다. 이 IC는 IO-Link 호환 전기 인터페이스를 비롯해 웨이크업 인식, 15byte 데이터 버퍼 및 쿼츠-프리(Quartz-Free) IO-Link 클럭 추출 등의 디지털 기능을 구현한다. 최대 ±2.5kV의 서지 펄스(Surge-Pulse) 보호, ESD 보호, 역극성 보호 기능이 모두 칩에 내장돼 있어 사용자가 추가 구성요소를 설계할 필요가 없고, PCB 공간과 부품원가(BoM)도 절감해준다.

또한 내장 3.3V 및 5V LDO와 디지털 방식으로 구성 가능한 스텝다운 D/DC 컨버터를 갖춰 최대 50mA 부하 전류를 소싱할 수 있으며, 개발자가 애플리케이션의 효율성과 EMC 요건을 충족하도록 지원한다.

L6364W는 ST의 IC 제품군에 속하며, 이는 간단하게 IO-Link 물리층을 구현하도록 완벽한 솔루션 세트를 제공한다. 이 제품군에는 IO-Link 제어측 트랜시버 L6360과 IO-Link 디바이스 IC인 L6362A 및 L6364Q 등도 있다.

STEVAL-IOD04KT1 키트는 센서를 연결해 신속하게 평가하고 사용할 수 있도록 IO-Link M8-M12 어댑터 케이블과 ST의 STLINK-V3MINI 프로그래머 등 필요한 모든 것이 포함돼 있다. 이 키트는 현재 ST eStore에서 95.55달러에 공급되고 있다.
