삼성전자가 독보적 채널 홀 에칭을 통해 업계 최고 단수 구현한 9세대 V낸드 양산으로 차세대 낸드 경쟁력 강화에 본격 나선다.

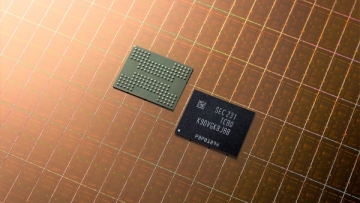

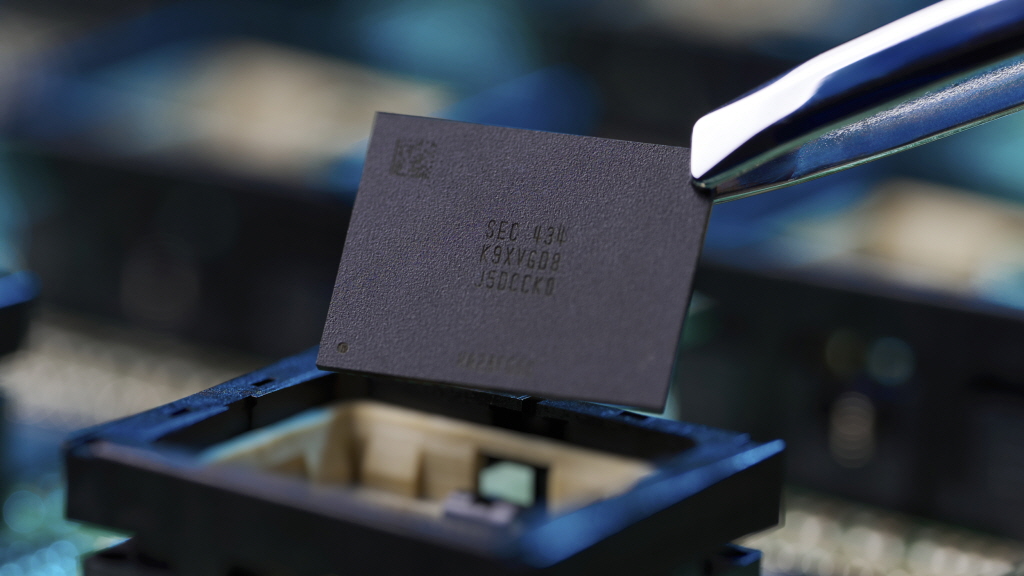

삼성전자는 AI시대 초고용량 서버SSD를 위한 ‘1Tb(테라비트) QLC(Quad Level Cell) 9세대 V낸드’를 업계 최초로 양산했다고 12일 밝혔다.

삼성전자는 지난 4월 ‘TLC 9세대 V낸드’를 최초 양산한데 이어 QLC 제품까지 선보이며 고용량·고성능 낸드플래시 시장 리더십을 굳건히 했다.

삼성 9세대 V낸드는 독보적인 채널 홀 에칭(Channel Hole Etching) 기술을 활용해 더블 스택(Double Stack) 구조로 업계 최고 단수를 구현해냈다.

9세대 V낸드는 286단으로 알려져 있다.

특히 이번 QLC 9세대 V낸드는 셀(Cell)과 페리(Peripheral)의 면적을 최소화해 이전 세대 QLC V낸드 대비 약 86% 증가한 업계 최고 수준의 비트 밀도(Bit Density)를 자랑한다.

V낸드의 적층 단수가 높아질수록 층간, 층별 셀 특성을 균일하게 유지하는 것이 더욱 중요해졌으며, 삼성전자는 이를 위해 디자인드 몰드(Designed Mold) 기술을 활용했다.

‘디자인드 몰드’란 셀 특성 균일화, 최적화를 위해 셀을 동작시키는 WL(Word Line)의 간격을 조절하여 적층하는 기술로, 데이터 보존 성능을 이전 제품보다 약 20% 높여 제품 신뢰성을 향상시켰다.

이번 9세대 QLC는 셀의 상태 변화를 예측하여 불필요한 동작을 최소화하는 예측 프로그램(Predictive Program) 기술 혁신을 통해 이전 세대 QLC 제품 대비 쓰기 성능은 100%, 데이터 입출력 속도는 60% 개선했다.

또한 낸드 셀을 구동하는 전압을 낮추고 필요한 BL(Bit Line)만 센싱해 전력 소모를 최소화한 저전력 설계 기술을 통해 데이터 읽기, 쓰기 소비 전력도 각각 약 30%, 50% 감소했다.

삼성전자 메모리사업부 Flash개발실 허성회 부사장은 “9세대 TLC 양산 4개월 만에 9세대 QLC V낸드 또한 양산에 성공함으로써 AI용 고성능, 고용량 SSD 시장이 요구하는 최신 라인업을 모두 갖췄다”며 “최근 AI향으로 수요가 급증하고 있는 기업용 SSD 시장에서의 리더십이 더욱 부각될 것”이라고 밝혔다.

삼성전자는 브랜드 제품을 시작으로 향후 모바일 UFS, PC 및 서버SSD 등 QLC 9세대 V낸드 기반 제품 응용처를 점차 확대할 계획이다.
