2015년 5월 14일 – 리니어 테크놀로지 코리아(대표 홍사곽)는 높은 동적 범위 및 고속 TIA(transimpedance amplifier) 애플리케이션을 위한 단일 및 듀얼 4GHz FET 입력 연산 증폭기 2종(제품명: LTC6268-10, LTC6269-10)을 출시했다고 밝혔다. 새롭게 출시된 비보상 증폭기는 10 또는 더 높은 이득을 갖춘 애플리케이션을 위해 바이어스가 매우 낮은 전류 연산 증폭기 제품군의 속도 및 동적 범위 성능을 확장시킨다. 입력 바이어스 전류는 –40°C ~ 85°C 온도 범위에서 최대 0.9pA이며 전체 –40°C ~ 125°C 온도 범위에서 최대 4pA에 불과하다. 광대역 전압 및 전류 노이즈는 각각 4nV/√Hz 및 7fA/√Hz이다. 0.45pF 입력 커패시턴스 및 1000V/μs 슬루 레이트의 특징을 갖춘 LTC6268-10 및 LTC6269-10은 포토다이오드 및 PMT(photomultiplier), 높은 임피던스 센서 애플리케이션에 잘 맞으며 ADC(analog-to-digital converter)를 구동하는 데도 이상적이다.



LTC6268-10 데이터 시트는 TIA 성능을 최대화할 수 있는 회로 및 레이아웃 기법을 제공하며, 210MHz 에서 20kΩ 트랜스임피던스 이득에서부터 34MHz 대역폭에서 402kΩ 트랜스임피던스 이득에 이르는 범위의 예제 회로를 제공한다. LTC6268-10은 6핀 SOT23 패키지로 이용할 수 있으며, 뿐 만 아니라 보드 누설 전류를 보호할 수 있는 가드 핀을 갖춘8핀 SOIC로도 이용할 수 있다. LTC6269-10은 노출패드(exposed pad)를 지원하는 MSOP-8과 3mm x 3mm DFN-10 패키지로 이용할 수 있다. LTC6268-10 및 LTC6269-10은 산업용 –40°C ~ 85°C 및 –40°C ~ 125°C 온도 범위에서 완벽히 규격화되었다. 1000개 수량 기준으로 LTC6268-10에 대한 가격은 개당 2.90달러이며 LTC6269-10에 대한 가격은 4.90으로 책정되었다. 상세 정보는 www.linear.com/product/LTC6268-10 및  www.linear.com/product/LTC6269-10 참조.

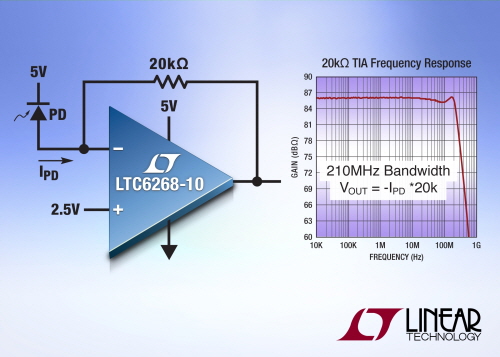

 20kΩ 이득210MHz 트랜스임피던스(Transimpedance) 증폭기



제품특징: LTC6268-10 & LTC6269-10

•이득 대역폭 제품: 4GHz

•낮은 입력 바이어스 전류

  - ±3fA Typ 룸 온도

  - 125°C일 때 4pA Max

•전류 잡음 (100kHz): 7fA/OHz

•전압 잡음 (1MHz): 4.0nV/OHz

•매우 낮은 CIN 0.45pF

•레일투레일 출력

•AV  >10

•슬루레이트: +1500V/μs, –1000V/μs

•전원 범위: 3.1V ~ 5.25V

•대기 전류: 16.5mA

•동작 온도 범위: –40°C ~ 125°C

•8-핀 SO-8 & 6핀 TSOT-23 패키지에서 단일

•8-핀 MS8 3mm x 3mm & 10-핀 DFN-10 패키지
