2015년 8월 21일 – 리니어 테크놀로지 코리아(지사장 홍사곽)는 통합형의 출력 차단 기능을 갖춘 3MHz 전류모드, 동기식 부스트 DC/DC 컨버터(제품명: LTC3121)를 출시했다고 발표했다. 이 제품의 내부 1.5A 스위치는 스타트업 될때(동작시 0.5V) 1.8V의 입력 전압 범위에서 5.5 V로 높은 출력 전압을 제공하여, 배터리 또는 표준 3.3 V 및 5 V 전원에 이상적이다. LTC3121은 5V입력시 12 V일 때 연속적인 출력 전류로 최고 400mA를 제공한다. 또한, 이 제품의 1.5 A 전류 제한 기능은 PCI Express와 같은 입력 전류에 제약적인 애플리케이션이면서 필요한 외부 부품의 크기를 최소화 해야 하는 애플리케이션에 매우 적합하다. 핀 선택이 가능한 버스트 모드(Burst Mode®) 동작은 대기 전류를 25µA로 낮추어, 핸드헬드 애플리케이션에서 배터리 동작 시간을 연장시켜 준다. 열 성능이 강화된 3mm x 4mm DFN-12 패키지와 최고 3 MHz의 일정한 스위칭 주파수의 결합을 통해 설계자는 PCB 솔루션 크기를 최상의 효율성으로 조율할 수 있다.

LTC3121은 최고 95%의 효율을 제공하기 위해 121mΩ (N채널) 및 188mΩ (P채널)에 불과한 RDS(ON) 을 갖춘 동기식 스위치를 내장했다. 출력 불연속 기능을 통해 출력 전압은 셧다운시 완전하게 방전될 수 있으며 스타트업 기간 동안 대량의 돌입 전류도 제거할 수 있어, 입력 전원에 주는 부담을 최소화시킨다. LTC3121은 입력 전압이 출력 전압을 초과할 때 출력 전압을 조절하며, 어떠한 배터리 제품과도 호환되는 기기를 구현시킨다. 가장 낮은 잡음 동작을 요구하는 애플리케이션의 경우, LTC3121은 일정한 PWM 모드에서 동작하는 외부 핀을 통해 설정될 수 있다. 추가적인 기능은 외부 동기화, 출력 전압 보호 및 견고한 단락회로 보호 기능을 포함한다.

LTC3121EDE는 12핀 3mm x 4mm DFN 패키지로 바로 이용할 수 있다. 1,000개 수량 기준으로 개당 2.33달러로 책정되었다. 산업용 등급인 LTC3121IDE는  –40°C ~ 125°C 동작 정션온도(junction temperature) 범위에서 동작하며 1,000개 수량 기준으로 개당 2.73달러로 책정되었다. 모든 버전은 지금 바로 이용할 수 있다. 상세 정보는 www.linear.com/product/LTC3121참조.

최고 15V출력 제공하는 소형의 효율적인 1.5A 동기식 부스터

제품 특징: LTC3121

•  VIN 범위: 스타트업 후 1.8V ~ 5.5V, 500mV
• 출력 전압 범위: 2.2V ~ 15V

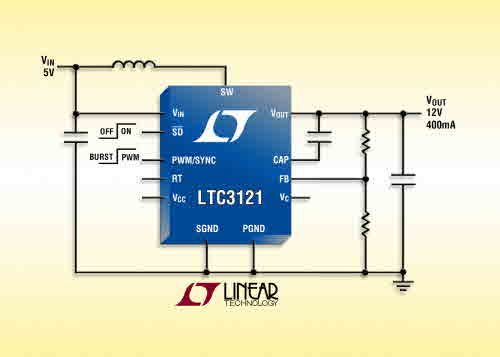

• VIN = 5V & VOUT = 12V를 위한 400mA 출력 전류
• 셧다운시 출력은 입력을 차단시킴
• 동기식 정류: 최고 95% 효율
• 돌입 전류 제한 기능
• 외부 클록으로 동기화 가능한 최고 3 MHz 조절 가능한 스위칭 주파수
• 선택 가능한 버스트 모드® 동작: 25µA IQ
• 출력 과전압 보호 기능
• 소프트 스타트
• 셧다운시 1µA IQ 미만
• 12핀, 3mm × 4mm × 0.75mm 열 성능이 강화된 DFN 패키지
