ST-ams  NFC공동솔루션,  IoT 및 웨어러블기기의 비접촉카드 에뮬레이션에 적합

고성능센서및아날로그 IC전문기업인ams는 ST마이크로일렉트로닉스가 보급형 마이크로컨트롤러 STM32 제품군의 통합 시스템 개발 보드에 ams의 검증된부스트NFC(boostedNFC) 기술을 채택했다고 발표했다.

부스트NFC 기술은 공간 제약적 인기기에서 신뢰성 높은 NFC 커플링 구현을 지원한다. ST가 발표한 새로운 NFC 확장보드는 누클레오(Nucleo) STM32메인보드에 연결되어, 구성 환경 및 네트워크에서 NFC 기능을 수행하는IoT노드등의 애플리케이션은 물론,비접촉 결제, 티켓팅 또는 액세스 제어기능을 위해 데이터를 안전하게 전송해야하는 웨어러블기기에서 NFC기능이 실현될 수 있는 통합적인 설계 청사진을 제시한다.

이 확장보드는 ST의광범위한ARM® Cortex®-M기반 STM32 마이크로컨트롤러제품군으로 지원되는NFC 펌웨어 통합셋트가 함께 제공된다. NFC 보드는 지문인식, 블루투스연결, M2M 통신 및 디스플레이를 구현하는 다른확장보드를 보완하여, 통합적인NFC를 구현하는 최종 제품을 위해 빠르게 프로토타입을 만들 수 있다.

ST의 NFC 확장보드는ams의AS39230 boostedNFC아날로그프론트엔드및 ST 자체의ST54E시스템인 패키지(ST21NFCC컨트롤러 및ST33G1M2씨큐어 엘레멘트 통합)를 기반으로 한다. 애플리케이션 요건에 따라, 이 보드는400mm² 지원용 리더기/라이터(Writer) 기능에서부터 카드 에뮬레이션 기능만을 위한 초소형 SMD 안테나에 이르기까지 다양한 안테나 크기로 연결될 수 있다.




새로운 보드에서 구현되는 회로는 금속표면에 가깝거나 안쪽에서 동작할 때 또는 매우 작은 안테나를 통해 전송될 때, RF신호를 거부하는 조건에서 뛰어난 NFC 성능을 발휘한다. 예를들어,  IoT노드 및 웨어러블기기의 설계자들은 금속 마감재로 기기를 마감해야 하거나 소형인 클로저 외부를 안테나 내부로 수용해야 한다. 새로운 확장보드는 설계자에게 이미 만들어진 NFC 구현 설계방식을 제공하며, 이 방식을 통해 스마트폰, 비접촉 결제 단말기, 전송시스템진입장벽, 액세스 제어 카드 리더기와 같은 모든 표준형NFC  리더기에서 빠르고 신뢰성 높은 커플링을 달성할 수 있게 된다.

확장보드로 구현되는 설계는 국제공통평가기준(CC: Common Criteria), EMVCo, GlobalPlatform, 비자(Visa), 마스터카드(Mastercard), 아멕스(Amex), 중국인민은행(PBoC; People’s Bank of China)을 포함한 전세계 인증이 필요한 애플리케이션에서 사용하기에도 적합하다. 이를 통해 STM32 MCU를 사용하는 OEM 업체들은 비접촉식 지불단말기로 상품결제를 하거나, 지하철 티켓 카드와 같은 스마트카드를 에뮬레이트하거나 키 없이 호텔객실에 들어갈 수 있는 액세스 제어기능을 수행하기 위한 손목 또는 스마트워치등의 웨어러블기기 용도로 새로운 설계를 쉽게 실현할 수 있다.

 액티브 부하 변조 기법, 패시브 부하 변조 기법 대비 동작 범위가 10배 더 넓어

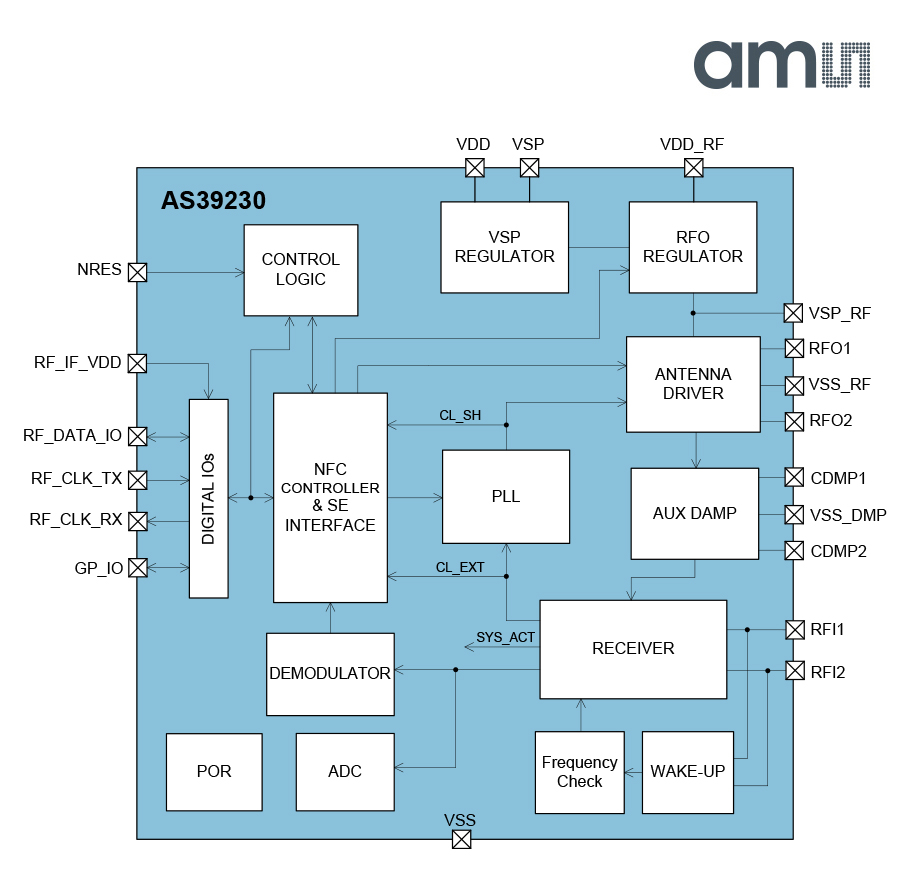

NFC 확장보드의 뛰어난 RF성능은 AS39230에서 구현되는 NFC 신호를 부스트하는 액티브 부하 변조 기법 때문에 가능하다. 이 방식은 스마트 카드에서 사용되는 패시브 부하 변조 기법 대비 동작 범위가 10배 더 넓다. 동시에, AS39230기반 시스템은 청취 모드 시15µA로 낮은 평균전류를 소모하기 때문에, 기존의 NFC 솔루션 대비 배터리에서 소모되는 전력이 훨씬 더 적다.

ST마이크로일렉트로닉스의 보안 마이크로컨트롤러 사업부 로랑드고끄(Laurent Degauque)마케팅이사는 “보안기능이 강화된  NFC확장보드의  RF 성능은 매우 우수하며, 보드에 포함된 부품수가 매우 적기 때문에STM32 MCU사용자들이 구현하기가 매우 쉽다. NFC 애플리케이션을 위해 ST의 통합적인 펌웨어 셋트가 지원되기 때문에, 이 보드는 성공적인 새로운 NFC 설계를 구현할 수 있는 가장 빠르고 확실한 방법을 제시한다” 라고 말했다.

ams의 무선 커넥티비 티사업부마크딕슨(Mark Dickson) 이사는 “다른 NFC 개발시스템은100mm²만큼 작은 안테나로 신뢰성 높은 완벽한 동작이 불가능하거나 완성품 자체의 금속 케이스가 안테나로써 사용될 수 없다. NFC 확장보드에 탑재된AS39230은 작은 안테나로도 신뢰성 높은 동작을 구현하고 완성품의 금속 케이스 자체가 안테나로써 성능을 발휘할 수 있도록 지원한다. 안테나가 공간 또는 성능에 제약이 많기 때문에 이 같은 특징은 제품 설계자들이 시장에서 제품을 선택할 때 최선의 선택 기준”이라고 말했다.
