8개 스위치 매트릭스 LED 디머 출시
리니어는 8개의 개별적인 LED 또는 LED 세그먼트에 대한 독립적인 디밍 및 진단 기능을 실현시키는 LED바이패스 스위칭 디바이스(제품명; LT3965)를 출시했다고 밝혔다.

LT3965는 전류 소스로 구성되는 LED 드라이버 회로와 함께 동작한다. 이 제품은 8개의 개별적인 제어형 플로팅(floating) 17V/330mΩ NMOS 스위치를 제공한다.

스트링 내에 있는 개별적인 LED 들은 내장된 전력 스위치 및 통합 I2C 시리얼 인터페이스를 사용하여, 켜지거나 꺼질 수 있으며, 또는 LED 매트릭스 내에서 독자적인 패턴을 제공하기 위해 PWM 디밍 기능을 수행할 수 있다.




일반적인 애플리케이션 용도로 자동차 매트릭스 LED 헤드라이트, 산업 조명 및 대형 LED 디스플레이 조명이 포함된다. I2C 시리얼 인터페이스는 디밍 상태들 사이에서 11비트 해상도 페이드 변환(fade transition) 기능의 유무와 관계없이 256:1 디밍 비율로 디지털 프로그램을 실현시킨다.

각 스위치는 단일 LED 또는 최고 16V의 직렬로 연결된 LED를 제어하고 모니터할 수 있다. LT3965의 8V ~ 60V 입력 전압 범위는 자동차 및 산업 애플리케이션에서 일반적으로 사용되는 폭넓은 범위의 LED 드라이브를 수용할 수 있다. 대형 LED 매트릭스 애플리케이션의 경우, 여러 개의 LT3965(최대 16개까지)를 공통적인 I2C 버스를 사용할 수 있다.

LT3965의 8개 스위치들은 한 개 또는 그 이상의 LED 스트링 주위에 전류를 바이패스하기 위해 병렬 또는 직렬로 연결될 수 있다. 여러 개의 LT3965가 사용될 때, I2C 시리얼 인터페이스는 마스터 마이크로컨트롤러 및 슬레이브로서 구성된 하나 또는 그 이상의 LT3965 사이의 통신을 가능하게 한다.

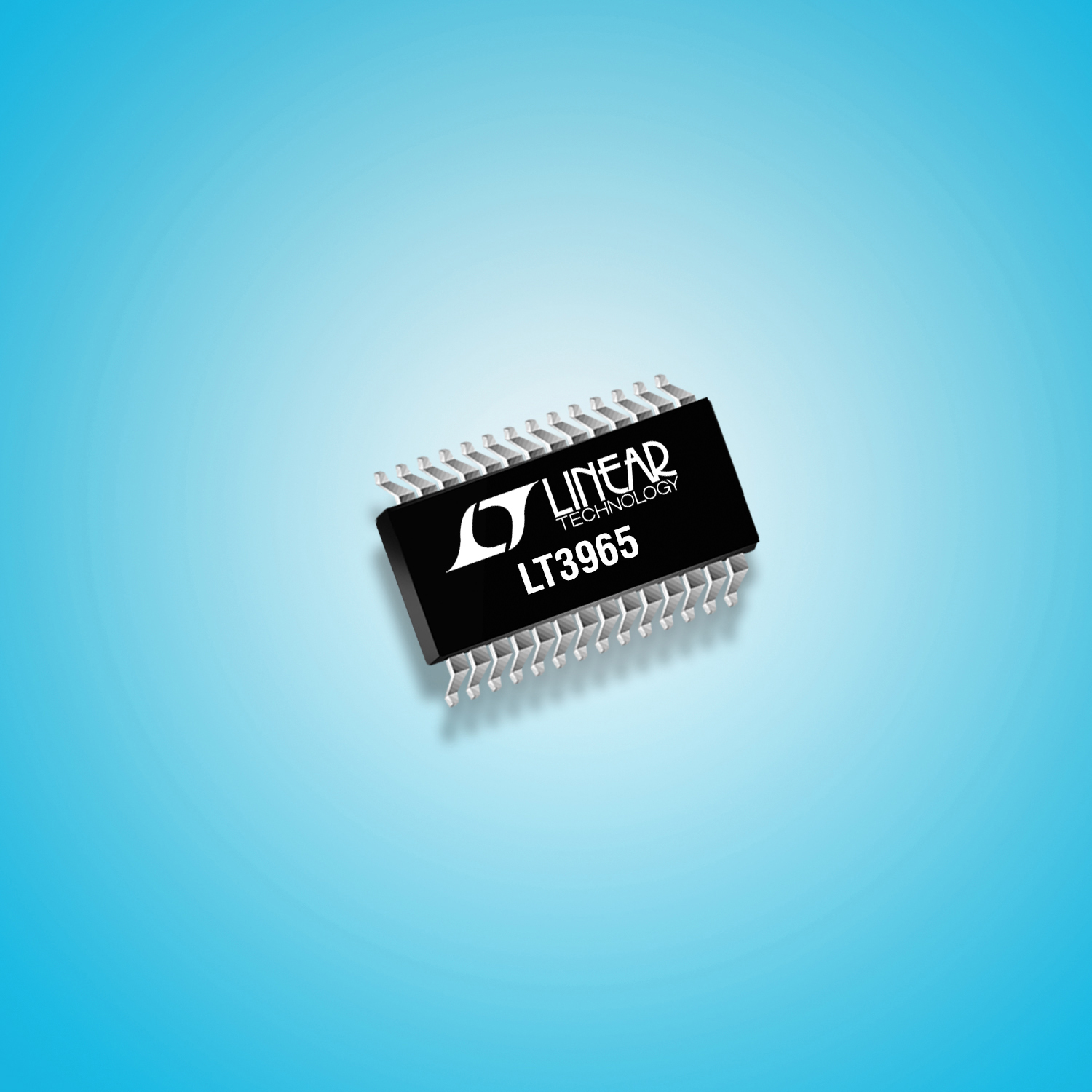

LT3965는 클록 제너레이터를 내장하고 있으며 PWM 디밍을 위해 외부 클록 소스를 지원하기도 한다. 추가적으로, LT3965의 각 채널은 개방 LED와 단락 LED 오류 리포트 및 보호 기능 두 가지 모두를 제공한다. 이 제품은 28핀 TSSOP 열 성능이 강화된 패키지로 제공되며, 매트릭스 디밍 애플리케이션을 위해 콤팩트한 솔루션 풋프린트를 보장한다.
