절연된 24/48VDC에서 최대 400 W까지 출력 가능

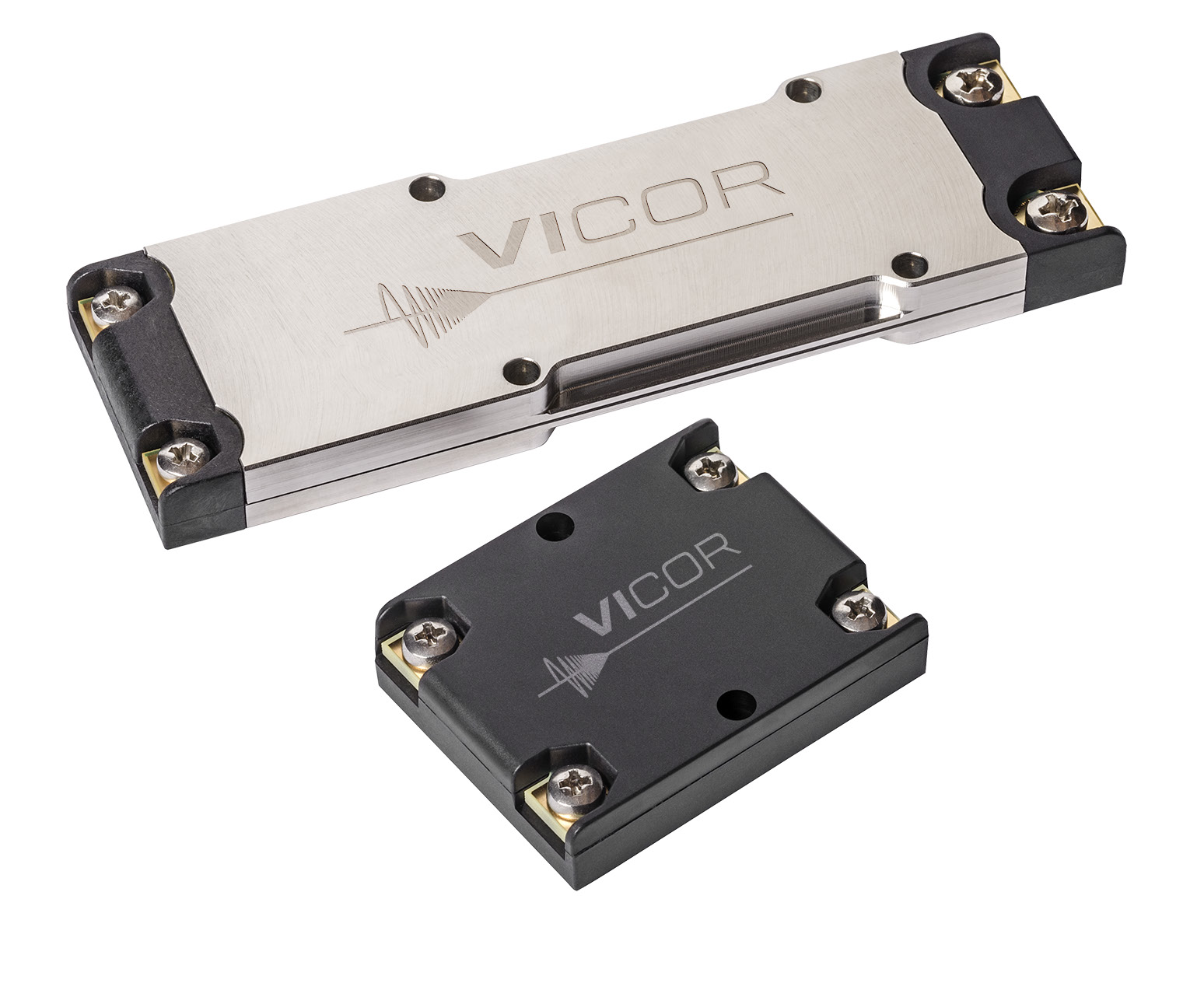

바이코가 고밀도 PFM™ AC-DC 프론트엔드 모듈의 새로운 제품군을 추가 출시했다.

85-264VAC의 유니버셜 AC 입력 및 PFC 기능을 지원하며 완전 절연된 24 혹은 48VDC출력 전압으로 최대 효율 93%에서 400WDC 출력을 제공하는 이 신형 모듈은 9 mm의VIA Package에서 127 W/in3 (8 W/cm3)의 전례 없는 전력 밀도와 동급 최강 성능을 자랑 한다.

이 신형 모듈들은 산업용을 비롯해, 공정 제어, 통신, 사무설비, 시험 계측, LED 조명 등 다양한 용도에 적용 할 수 있는데, AC 전력 라인 밖에서 작동하는 모든 전자제품이나 시스템은 반드시 AC-DC “프론트엔드”를 접목시켜 AC 공급 전압을 전기 회로에서 필요로 하는 안정적인DC 전압으로 변환 시켜야 한다.

이번에 소개된 신제품들은 과전류 및 돌입 전류보호, 입력 역률 개선, 입출력 절연, 안정화된 SELV (Safety Extra Low Voltage) DC 출력 등AC 라인 구동 전력 시스템에서 필요로 하는 전체 범위의 프론트엔드 기능을 집적하여 절연, 전도(CE), 역률 개선, AC 라인의 과도 전류, 플리커, 순간 정전 및 서지 등과 관련한 국제 안전 및 규제 기관 표준을 만족한다.

온 보드 마운팅과 섀시 마운팅 버전 모두에 VIA 패키지 구성이 가능하며 두 가지의 작동 온도 범위를 지원한다.

대부분의 어플리케이션의 경우, 사용자는 단순히 PFM을 AIM (Universal AC Input Module)과 접목시켜 필요한 모든 일차측 정류, 필터링 및 과도 전류 보호 회로를 VIA Packaged와 이차 측 저장 캐패시턴스에 결합 시켜, 완전한 AC-DC 프론트엔드 솔루션을 완성 할 수 있다.

또 다른 설계방법으로는, PFM 프론트엔드 모듈을 특정 용도에 맞게 최적화 된 정류, 필터링, 이차측 출력 캐페시턴스와 접목 시킬 수도 있다. 어떤 방법을 적용하든, PFM 프론트엔드 모듈은 맞춤형 프론트엔드 설계와 관련된 불확실성과 긴 설계 주기를 극복하고 고성능, 고밀도 AC-DC 프론트엔드 솔루션을 신속하고 간편하게 설계하도록 지원한다.

일반적으로 대다수의 대체용 프론트엔드 시스템은 높은 입력 전압에서 대용량 에너지 스토리지와 함께 구성되지만, PFM은 절연된 SELV(Safety Extra Low Voltage) 출력에서 저전압 캐페시터에 에너지를 저장함으로써 시스템 안전성을 높여준다.

뿐만 아니라, 자사 기존 솔루션의 1/5에 불과한 작은 두께에, 더 견고하며 내열성이 좋은 VIA Package 는 장비의 측면 패널 혹은 섀시나 다른 외부 방열 장치에 쉽게 장착 가능하며, 어떤 응용분야에서든 더욱 더 향상 된 열 성능을 자랑한다. AC/DC 컨버터를 섀시나 장비의 측면에 장착하면 시스템 사이즈와 비용을 줄일 수 있을 뿐만 아니라 추가로 사용 가능 한 공간을 확보 할 수 있으며, 열 성능을 높여 주기 때문에 추가 방열 장치에 대한 부가 비용을 절약 할 수 있다.

신형 PFM AC-DC 프론트엔드 모듈은 대체 가능한 기타 제품 대비 전력 밀도가 훨씬 높고 견고한 모듈러 방식의 통합형 AC-DC 프론트엔드 솔루션을 제공하며, 광범위하고 다양한 다운 스트림 부품들과도 잘 호환된다.

전원 설계자들은 바이코가 제공하는 온라인PowerBenchTM 설계 툴을 활용하여 바이코의 고밀도, 고효율, 모듈러 파워 컨버터 제품들 가운데, 선택된 다운 스트림 모듈과PFM AC-DC 프론트엔드 솔루션을 접목시킴으로써 예측 가능한 성능과 최고의 전력 밀도, 효율성 및 신뢰성을 겸비한 완벽한 오프라인 파워 시스템을 신속하게 디자인 하여 적용 시킬 수 있다.

파워 부품 설계 방법과 온라인 구성 및 설계 툴

바이코의 파워 부품 설계방법론은 모듈러 부품 설계 방식으로 사용자가 부품과 시스템의 기능 및 신뢰성을 예측 할 수 있고 설계기간이 빠르며 시스템 설정 및 재설정, 확장을 용이하게 한다. 또한 효율적인 시스템 운영과 고밀도파워 및 경제성을 제공하므로 사용자들에게 경쟁 제품 대비 최고의 대안 솔루션을 제공한다.

시스템 디자이너들은 바이코의 온라인 도구를 통해 바이코의 다양한 검증된 포트폴리오를 참고하여 입력소스에서 POL(Point Of Load)까지 사용자의 파워시스템을 설계, 최적화 및 시뮬레이션 할 수 있다. 이러한 혁신적인 접근 방식은 기존의 전통적인 사용자 주문 설계 방식에서 흔히 볼 수 있었던 개발 마지막 단계에서의 돌발 문제 발생과 지연 발생의 가능성을 최소화 시키는 동시에 빠른 시장 접근성과 최상의 기능을 제공 한다.
