조절가능한 레일투레일 출력 & 케이블 드롭 보상 기능 제공

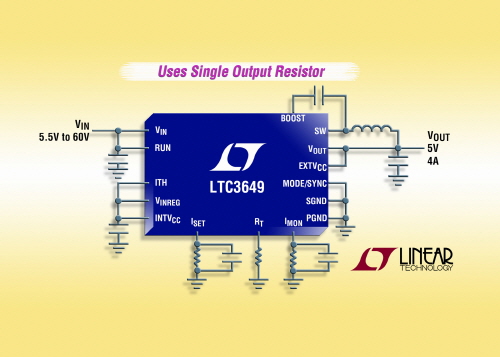

리니어 테크놀로지는 고정주파수, 전류모드 아키텍처, 프로그램 가능한 출력 전류, 출력 전압을 통합시킨 고효율 60V, 4A 동기식 벅 레귤레이터(제품명: LTC3649)를 출시했다고 밝혔다. 이러한 기능은 모두 단일 저항으로 설정된다. LTC3649는 3.1V ~ 60V입력 전압 범위에서 동작하며 출력 전압범위는 0 ~ (Vin-0.5V) 의 조절 가능한 레일투레일 출력 전압 및 최고 4A의 연속 출력 전류를 제공한다고 설명하였다.

리니어 측에 의하면 이 제품의 폭넓은 입력 및 출력 전압 범위는 광범위한 테스트, 측정 및 산업 애플리케이션에 이상적이며 LTC3649의 독자적인 설계는 ISET 핀에서 정확히 내부 생성된 50µA 전류 소스를 포함하며, 외부의 단일 프로그래밍 저항을 사용하여 거의 0V의 낮은 출력을 제공할 수 있다고 설명했다.

게다가, LTC3649는 ±0.8% 출력 전압 정밀도를 비롯해 센스 저항없이 ±4% 정밀도로 프로그램 가능한 출력 전류를 제공한고 이 제품의 스위칭 주파수는 300kHz ~ 3MHz의 범위에서 사용자가 프로그램할 수 있으며, 소형의 저비용 커패시터 및 인덕터를 사용할 수 있게 한다. 28핀 4mm x 5mm QFN 또는 열 성능이 강화된 TSSOP 패키지로 결합된 LTC3649는 매우 소형의 솔루션 풋프린트를 제공한다.

LTC3649는 최대 95%의 높은 효율을 제공하기 위해 100mOhms 및 50mOhms 에 불과한 RDS(ON) 의 내부 전력 스위치를 사용한다. 버스트 모드(Burst Mode®) 동작은 경부하에서 고효율을 제공하며, 440µA 에 불과한 대기 전류만 필요로 한다. 잡음에 민감한 애플리케이션의 경우, LTC3649는 강제 연속 모드로 동작할 수 있으며, 매우 낮은 출력 리플을 제공한다. 추가적인 기능은 ±4% 정밀한 출력 전류 모니터링, 파워 굿 전압 모니터, 프로그램가능한 케이블 드롭 보상, 외장 동기화 기능, 열 보호 기능을 포함한다.

LTC3649EUFD는 4mm x 5mm QFN-28 패키지로 이용할 수 있으며, LTC3649EFE는 28핀으로 제공되어 열 성능이 강화된 TSSOP 패키지로 제공된다. 산업 등급인 LTC3649IUFD 및 LTC3649IFE는  –40°C ~ 125°C 동작 정션온도에서 동작을 보장한다. 1,000개 수량 기준으로 개당 5.65달러로 책정되어 있다. 모든 버전은 바로 사용할 수 있다. 모든 정보는 www.linear.com/product/LTC3649 참조.
