리니어, 2kVAC 절연형 μModule 컨버터 출시

기사입력 2016.02.25 10:19

2.8VIN ~ 40VIN 제공 및 IT기기 안전 규격 UL60950 준수

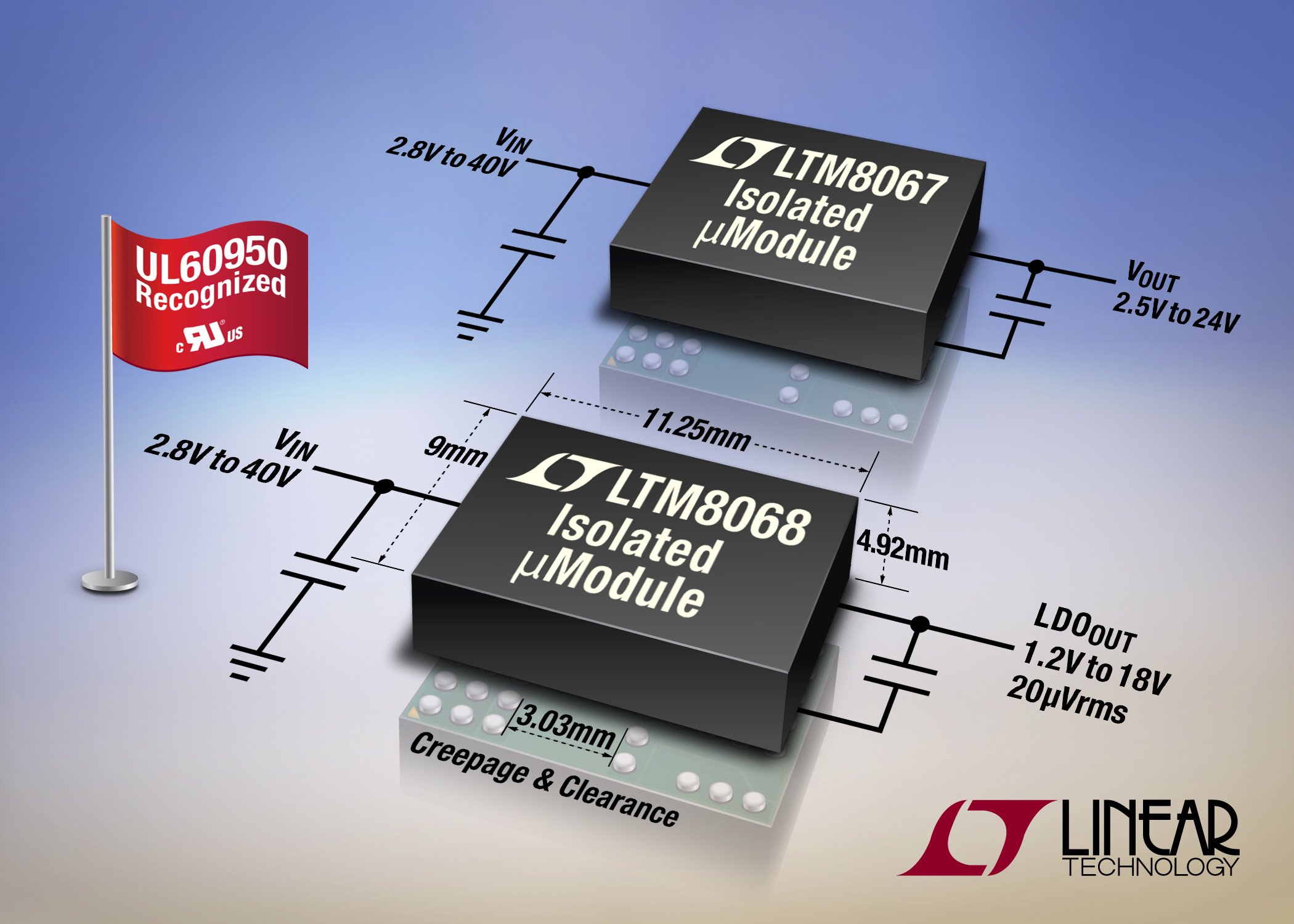

리니어 테크놀로지는 2kVAC 갈바닉 절연 기능을 제공하는 DC/DC µModule® 레귤레이터(제품명: LTM8067/ LTM8068)를 출시했다고 밝혔다. LTM8067 및 LTM8068은 9mm x 11.25mm x 4.92mm BGA 패키지에서 절연형 트랜스포머, 제어 회로, 전력 스위치, 기타 지원 부품을 포함한다.

설계 완성을 위해 불과 한 개의 저항과 입력 및 출력 커패시터 정도만 필요하다. 핀 연면거리(creepage)와 클리어런스(clearance) 및 다른 기능들을 통해 이 디바이스들은 IT기기용 안전규격 UL60950인증을 취득하였다. LTM8068은 추가적으로 저잡음 리니어 레귤레이터를 포함한다.

이 제품은 산업자동화 및 계측기 장비에서 센서를 장착했거나 잡음에 민감한 부하를 가진 시스템의 그라운드 루프 제거용으로 활용될 수 있다.

LTM8067 및 LTM8068은 2.8V ~ 40V의 입력 전압 범위에서 동작한다. 플라이백 토폴로지를 사용하여, 각 제품들의 출력 전압은 입력 전압 이상, 이하 또는 동일하게 조절될 수 있다. LTM8067은 최고 450mA 부하 전류, 2.5V ~ 24V의 조절 가능한 출력 전압 범위를 제공한다.

LTM8068은 출력단에 저잡음 리니어 레귤레이터를 갖추고 있어, 1.2V ~ 18V의 출력 전압 범위를 제공한다. 리니어 레귤레이터는 300mA출력조건에서 20µVRMS 수준으로 출력 전압 리플을 감소시키며, 매우 정확한 신호 조절 및 혼성 신호 IC에 전력을 공급할 때 잡음 성능을 향상시킨다.

LTM8067 과 LTM8068은 –40°C ~ 125°C 범위에서 동작한다. 1,000개 수량 기준으로 개당 10.90 달러로 책정되었다. 상세 정보는 www.linear.com/product/LTM8067 및 www.linear.com/product/LTM8068 참조.

편집부news@e4ds.com

기사 전체보기

댓글
Facebook

관련뉴스

리니어, 2.375V ~ 5.5V 입력, 10A μModule 레귤레이터 출시

리니어 테크놀로지는 9mm x 15mm x 4.92mm BGA 패키지에서 동작 효율이 높고 온도 상승이 적은 2.375VIN ~ 5.5VIN, 10A 스텝다운 μModule® (micromodule) 레귤레이터(제품명: LTM4648)를 출시한다고 밝혔다.

2015-12-16 오후 2:04:17by
리니어, 6A 동기식 스텝다운 DC/DC 컨버터 출시

리니어 테크놀로지는 디지털 PSM(power system management)이 적용된 I2C기반 PMBus 인터페이스를 갖춘 고효율 6A 모놀리식 동기식 스텝다운 DC/DC 컨버터(제품명: LTC3815)를 출시한다고 밝혔다.

2015-12-18 오전 11:52:19by
리니어, 60V, 4A 동기식 스텝다운 레귤레이터 출시

리니어 테크놀로지는 고정주파수, 전류모드 아키텍처, 프로그램 가능한 출력 전류, 출력 전압을 통합시킨 고효율 60V, 4A 동기식 벅 레귤레이터(제품명: LTC3649)를 출시했다고 밝혔다. 이러한 기능은 모두 단일 저항으로 설정된다. LTC3649는 3.1V ~ 60V입력 전압 범위에서 동작하며 출력 전압범위는 0 ~ (Vin-0.5V) 의 조절 가능한 레일투레일 출력 전압 및 최고 4A의 연속 출력 전류를 제공한다고 설명하였다.

2016-01-19 오전 10:31:30by
리니어, 36V, 800mA 레귤레이터 출시

리니어 테크놀로지는 주요한 사용성, 모니터링, 보호 기능을 갖춘 견고한 800mA 폭넓은 입력 전압 범위의 리니어 레귤레이터(제품명: LT3089)를 출시했다고 발표했다. 이 디바이스는 기존 레귤레이터 대비 안전 동작 영역(Safe Operating Area, SOA)이 확대되어, 구식 레귤레이터가 출력을 제한하는 높은 입력대출력 전압 및 높은 출력 전류 애플리케이션에 이상적이다.

2016-02-05 오후 11:33:12by

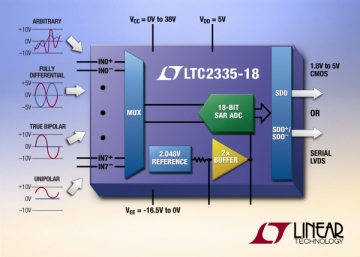

리니어, 18비트, 8채널 멀티플렉스 입력 SAR ADC 출시
