열성능 향상시킨 플라스틱 패키지, 온보드 차폐형 인덕터



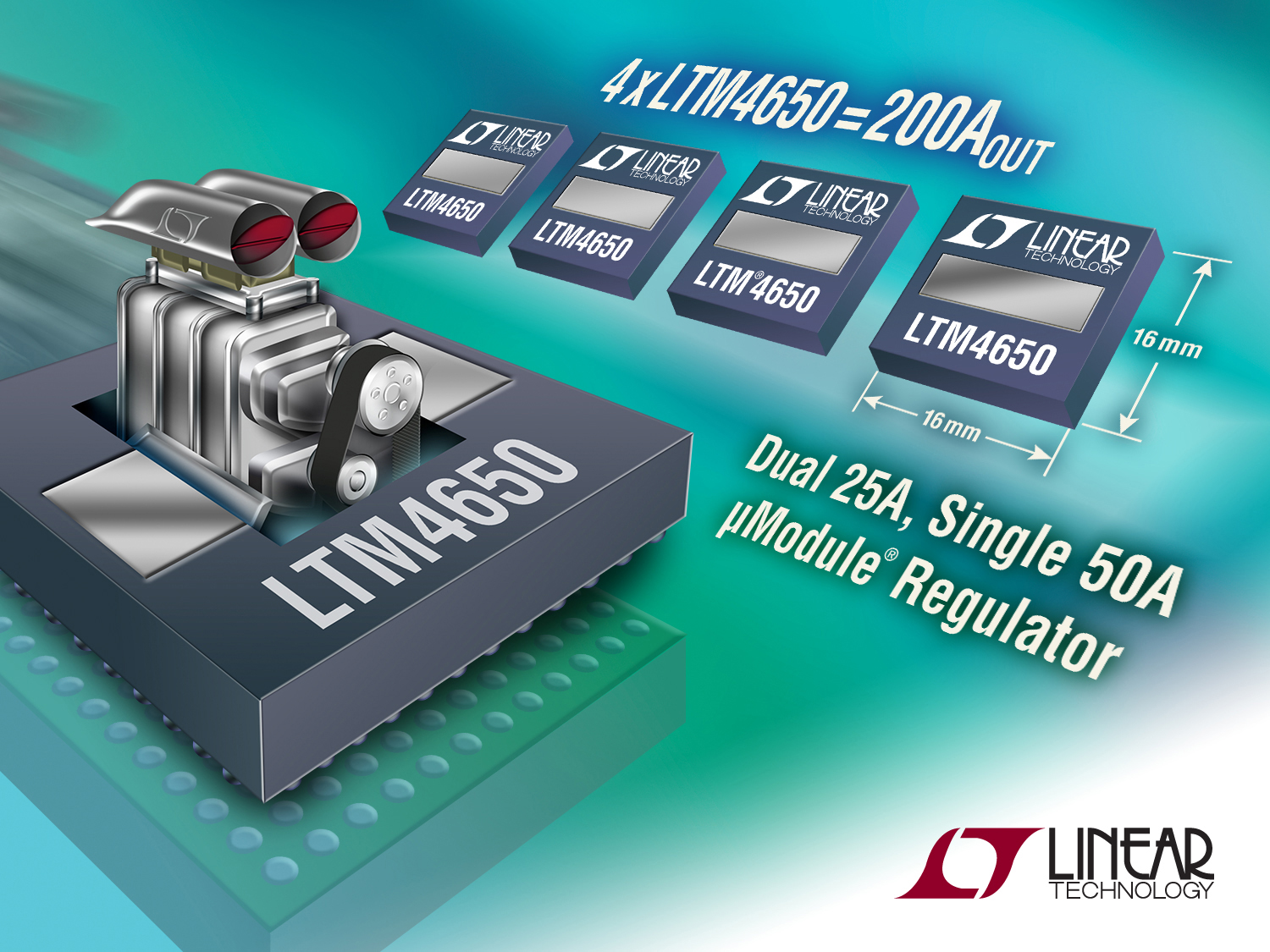

리니어 테크놀로지 코리아는 듀얼 25A 또는 싱글 50A 출력의 스텝다운 µModule® 레귤레이터(제품명:  LTM4650)를 출시한다고 밝혔다. 이 제품은 열 성능이 향상된 플라스틱 패키지에 온보드 차폐형 인덕터, MOSFET, 듀얼 DC/DC 레귤레이터 IC를 통합시켰다. 이 디바이스는 특허 받은 내장형 히트싱크가 탑재된 16mm x 16mm x 5.01mm BGA로 제공된다.



MOSFET과 인덕터에 부착된 히트싱크는 패키지 내부에서 상부측까지 열을 신속하게 이동시킨다. 상부측은 히트싱크 표면이 공기 중으로 노출된다. 열 방출 기능은 에어플로우 또는 에어플로우와 외부 히트싱크 부착물의 조합할 경우 더욱 향상된다. 외부 히트 싱크가 없어도, LTM4650은 200LFM 에어플로우를 이용할 경우 최대 71°C 대기 온도 또는 400LFM일 경우 77°C일 때 12VIN ~ 0.9VOUT 의 50A 를 전달한다.



LTM4650의 정밀 전류 모드 아키텍처를 통해 4개의 디바이스는 전류 공유를 다중위상으로 진행할 수 있으며, ASIC, FPGA, 마이크로컨트롤러와 같은 부하로 최대 300A가 제공된다. DC/DC 변환 효율은 강력한 게이트 드라이버와 저손실 MOSFET을 이용한 리니어 테크놀로지의 DC/DC 레귤레이터 IC를 활용함으로써 개선된다. 50A, 92% 효율 달성은 5VIN, 1.8VOUT 조건 일 때 기록되며, 12VIN, 1.0VOUT일 때 86%를 기록한다.



회로 보드상의 패턴 임피던스로 인한 전압 드롭을 보정할 수 있는 차동 원격 감지 증폭기를 사용할 경우, LTM4650은 전체 라인, 부하, 온도 조건에서 ±1.5% 의 최대 총 DC 출력 전압 정밀도를 보장한다.



LTM4650은 –40ºC ~ 125ºC의 범위에서 동작을 보장한다. 1,000개 수량 기준으로 개당 46.75달러로 책정되었다. 상세 정보는 www.linear.com/product/LTM4650 참조하면 된다.



이 밖에 제품특징은 입력 전압 범위 4.5V ~ 15V이며 출력 전압 범위은 0.6V ~ 1.8V이다. 전체 라인, 부하, 온도 조건에서 최대 총 DC 출력 오류율 ±1.5%
내외이며 차동 원격 감지 증폭기가 제공된다. 또한 여러 개의 LTM4650 제품들이 최대 300A까지 공유하는 다중위상 병렬 전류이며  LTM4620 듀얼 13A, 싱글 26A & LTM4630 듀얼18A, 싱글36A과 핀 호환이 가능하다.
