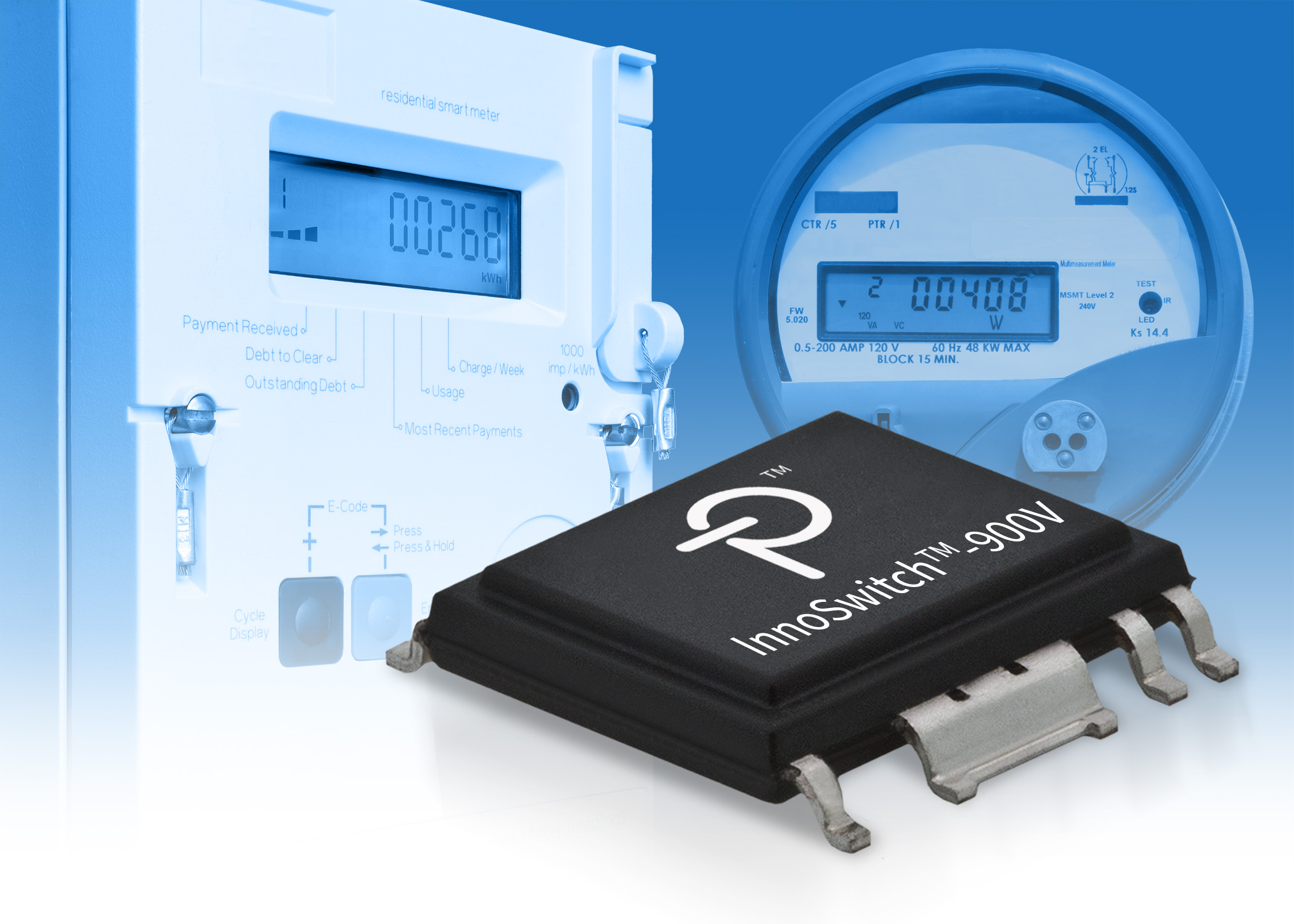

오프라인 CV/CC 플라이백  InnoSwitch™-EP 제품군에 900V 디바이스가 추가

파워 인테그레이션스(Power Integrations)는 오프라인 CV/CC 플라이백 스위처 IC의 InnoSwitch™-EP 제품군에 900V 디바이스가 추가되었다고 밝혔다.

이 제품은 산업, 모터 드라이브, 미터기 및 재생 에너지 애플리케이션, 표준 AC전압 애플리케이션에 사용되는 고전압 DC 및 3상 전원에서 작동하며 AC라인 증가 및 서지 도중 지속적으로 작동해야 하는 파워 서플라이에 적합하다.

900V InnoSwitch-EP IC는 히트싱크를 제거하고 초소형 파워 서플라이 구현을 가능케 하여 효율이 높다. 일반적으로 듀얼 출력 18W 설계의 경우 85%라고 업체 측은 전했다.

파워 인테그레이션스(Power Integrations)의 데이비드 첸(David Chen) 애플리케이션 엔지니어링 이사)은 "고전압 시스템 설계자는 메가와트 전력을 처리하면서 저전압 마이크로 프로세서 시스템에 공급하기 위해 몇 밀리와트를 빼내거나 인버터 게이트 드라이버용으로 수십 와트를 빼내야 하는 경우가 종종 있다"며, "새로운 900V InnoSwitch-EP 디바이스를 사용하면 일반적으로 사용 가능한 산업용 전압에서 작동하는 강력하고 안정성 높은 파워 서플라이 설계가 가능하다"고 말했다.

작년에 출시된 파워 인테그레이션스의 InnoSwitch-EP IC 제품군에서는 자사의 혁신적이고 안전성을 인정받은 FluxLink™ 자기 유도 커플링 기술이 사용되며 정확한 2차측 레귤레이션이 탑재된 동기 전류 방식이 포함되어 옵토커플러가 필요 없는 안정적인 고효율 파워 서플라이 회로가 생성된다.

산업용, 3상 파워 서플라이 애플리케이션 적합, 높은 안전성 특징

신제품은 개선된 900V 파워 MOSFET을 갖추고 있으며, 이를 통해 안정성과 작동 수명이 향상되어 450VAC 산업용 시스템 분야에서 상당한 영업 이익을 제공한다. 최대 450VAC의 입력 전압을 지속적으로 사용하면 선택적 보호막인 입력 UV/OV를 통해 IC가 스위칭되는 것을 방지하고 회로를 650VAC까지 보호하게 된다. 이 유연성 덕분에 전 세계 모든 조건에 부합하는 파워 서플라이를 설계하는 설계자는 엄청난 이점을 얻을 수 있다.

900V InnoSwitch-EPIC는 BOM 수를 최소 수준으로 줄이고 시간이 지남에 따라 저하되는 옵토커플러를 없앰으로써 파워 서플라이의 신뢰성을 높인다. 디바이스는 ENERGY STAR, 캘리포니아 에너지 위원회 및 유럽연합 CoC(행동 규범), ErP 지침, 미국 에너지국 표준 등 모든 국제 에너지 효율 표준을 준수한다. 또한 UL1577 및 TUV(EN60950) 안전 승인, EN61000-4-8(100A/m) 및 EN61000-4-9(1000A/m)를 준수한다.

디바이스 가격은 10,000개 단위로 개당 0.95달러. 레퍼런스 디자인 DER-531은 파워 인테그레이션스 웹사이트(http://www.power.com/ko/innoswitch-ep)에서 다운로드할 수 있다.
